四柱导向式冲压成型工装结构设计

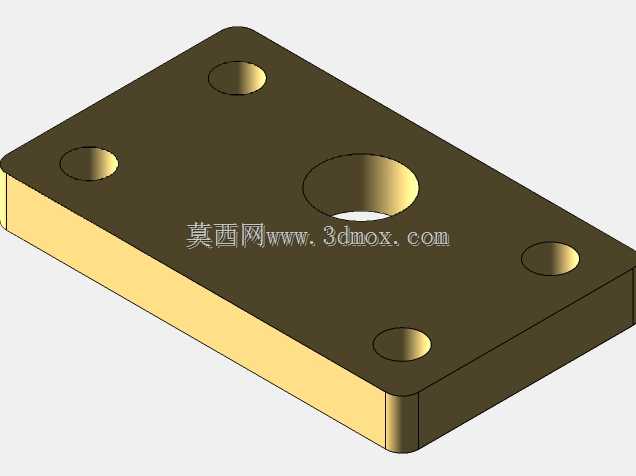

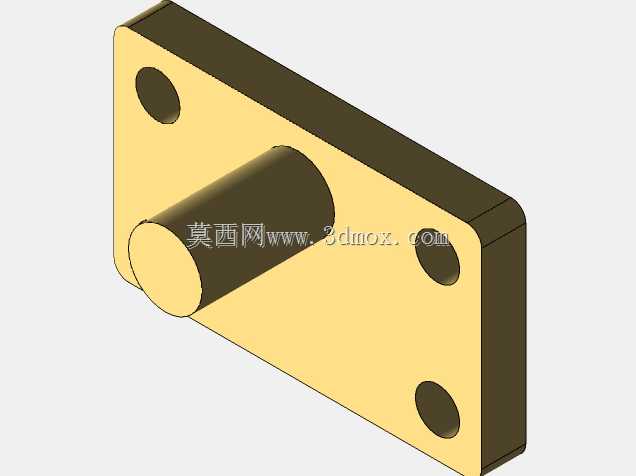

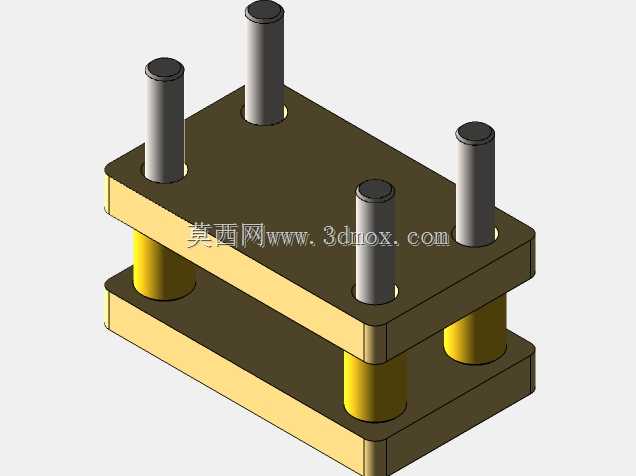

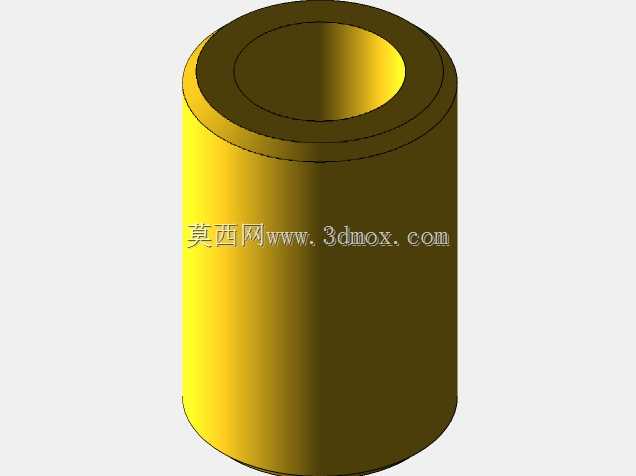

　　这套冲压工装结构主要面向五金件冷冲压加工场景，适配常规开式压力机的安装接口，可完成薄板类零件的冲裁、成型工序，在五金加工、家电零部件生产、小型汽配冲压车间中都有广泛的应用空间。整套结构采用经典的四柱导向布局，四根独立导柱搭配导套实现上下模的精准对位，导向间隙控制在常规冷冲压要求的精度范围内，可有效抵消冲压过程中的侧向力，避免上下模错位啃模，延长模仁的使用寿命。上下模座采用平行度经过校准的平板结构，下模座直接与压力机工作台面贴合，通过压板螺栓完成固定，上模座则与压力机滑块连接，随滑块完成上下往复的冲压动作。导柱与模座之间采用过盈配合装配，导套内嵌于上模座对应安装位，滑动面预留润滑脂存储槽，可在连续冲压作业中保持长效润滑，

　　降低导向副的磨损速率。上下模之间设置的等高缓冲元件，可在合模终点起到缓冲限位作用，避免模仁直接硬接触造成崩刃，同时保证冲压行程终点的闭合高度一致，稳定冲压件的成型尺寸精度。设计过程中优先考虑了模架的通用性，模座上预留了标准化的模仁安装槽位与螺丝孔位，可根据不同冲压件的工艺需求快速更换对应模仁，无需重新加工模座基体，大幅缩短换模调试的周期。安装边界方面，模座的长宽尺寸适配常规中小吨位压力机的工作台安装范围，导柱的伸出长度匹配对应压力机的最大开口高度与行程参数，不会出现开模时导柱脱出导套、合模时行程超限的问题。整套结构的受力路径经过优化，冲压载荷通过模仁直接传递到上下模座的加强区域，再均匀分散到压力机的工作台与滑块接触面，

　　避免模座局部应力集中造成变形，长期满负荷作业也能保持结构稳定性。导向结构的布局采用对称分布设计，四个导柱分别位于模座四角位置，受力均匀，无论冲裁力中心是否完全居中，都能通过导向副的约束保持上下模的平行度，降低对压力机精度的依赖，即使在使用年限较长、滑块精度略有下降的设备上，也能冲压出符合公差要求的零件。
