矩形件冲压成型工装结构设计

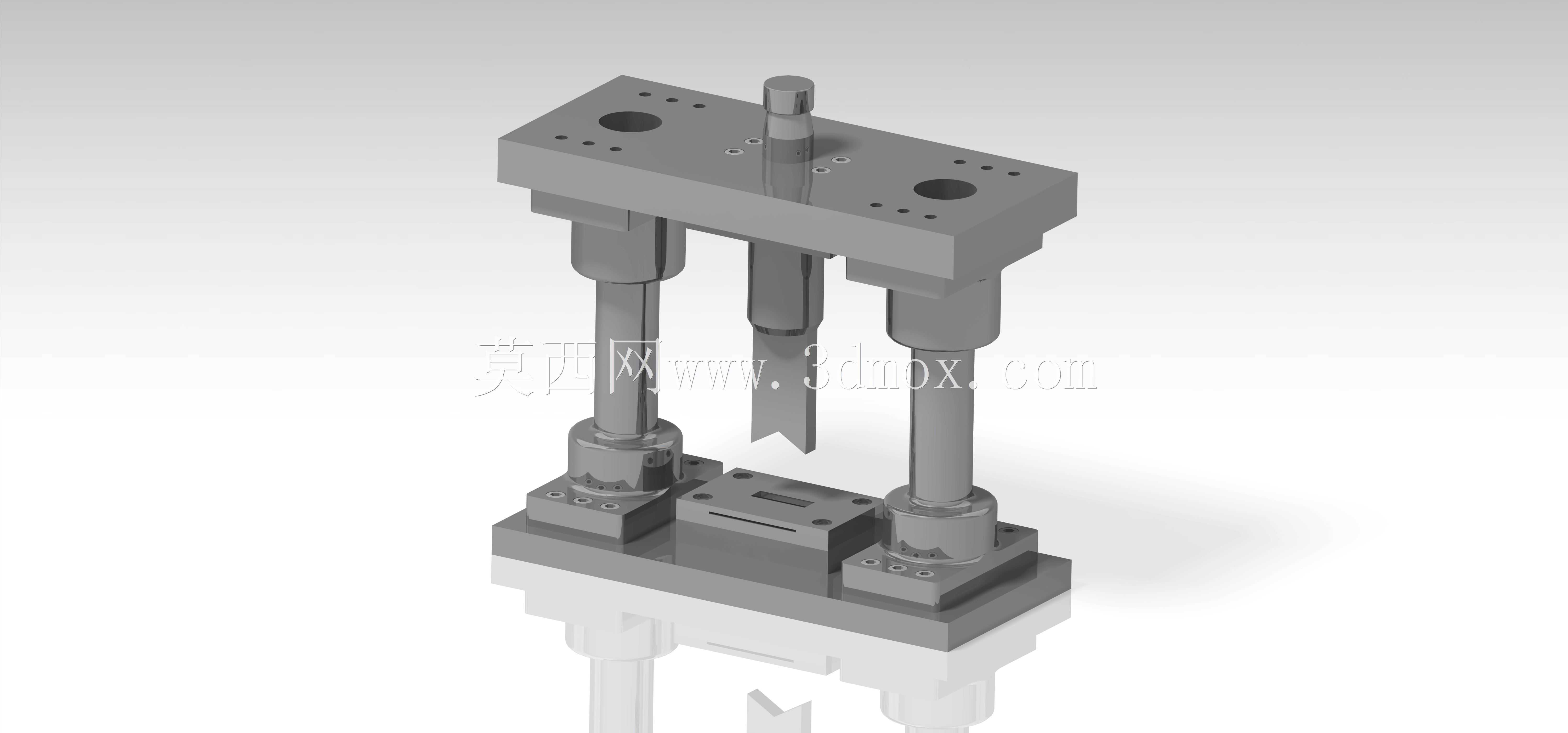

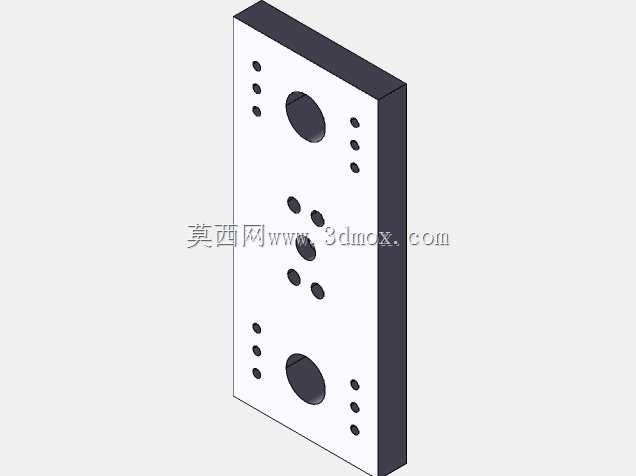

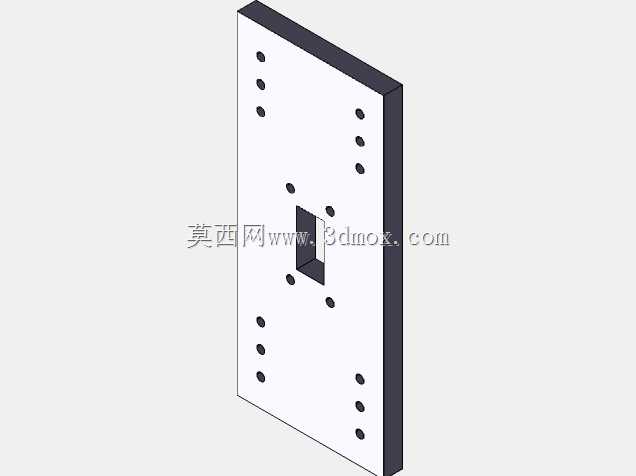

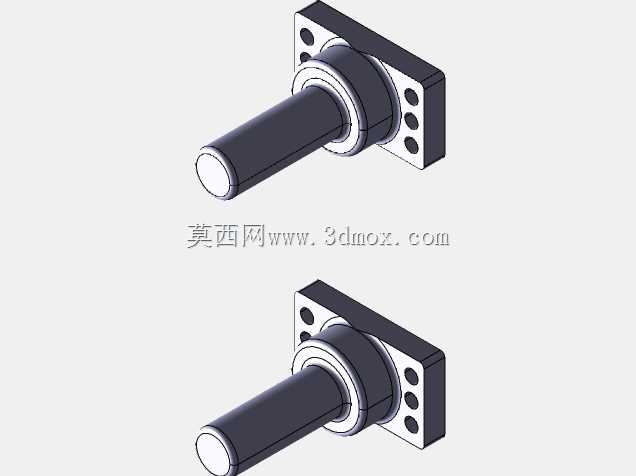

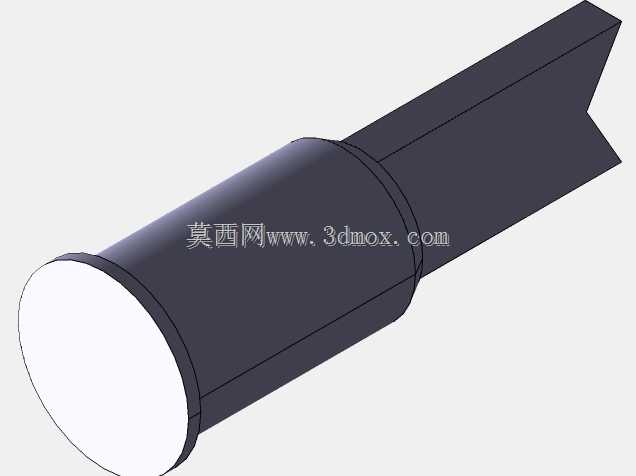

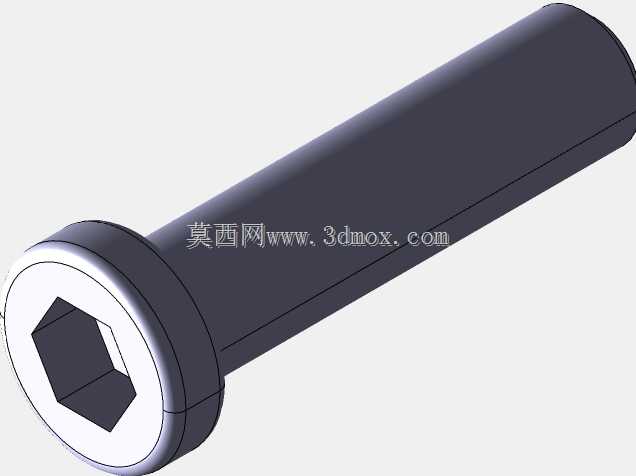

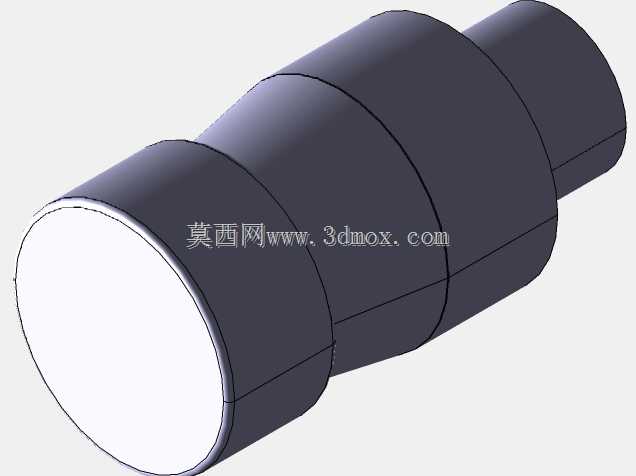

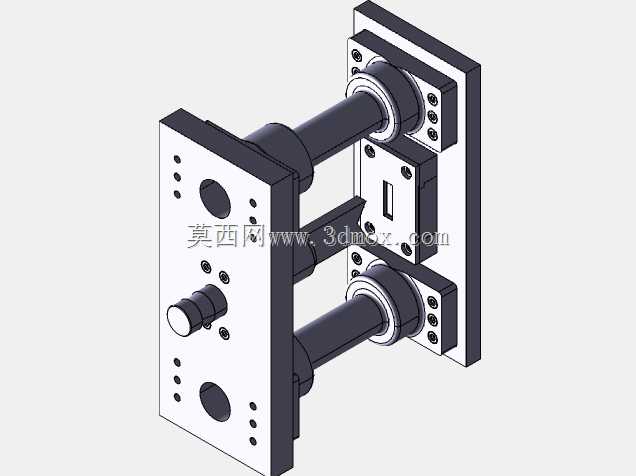

　　在五金冲压加工的实际生产场景里，针对小尺寸矩形薄料件的冲切成型工序，这类立式导柱导向冲压工装是产线里适配小吨位冲床的核心执行部件，主要承担薄金属板材的定长冲切、外形落料工序，适配厚度1.2mm的冷轧钢板、镀锌板等常用五金冲压原材料，加工目标为长宽尺寸50mm×15mm的矩形坯件，常见于小型五金接插件、传感器安装垫片、电子设备内部金属固定片的批量生产环节。整套工装采用双导柱立式对称布局，上模座通过模柄与冲床滑块连接，下模座通过T型槽螺栓固定在冲床工作台面，导柱与导套采用间隙配合，全程对冲头的下行运动做精准导向，避免冲切过程中出现侧向力偏移导致的冲头崩损、工件毛边超差问题。从结构设计逻辑来看，上模部分除了安装固定冲切刀头的夹板外，

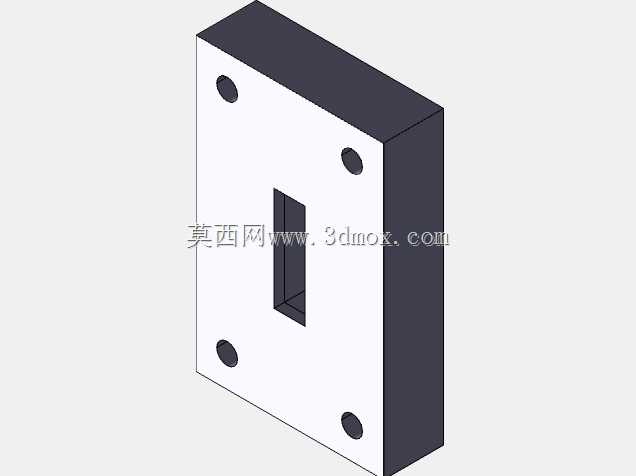

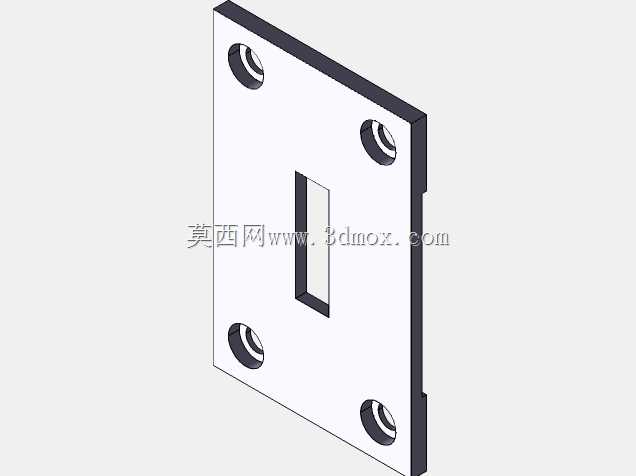

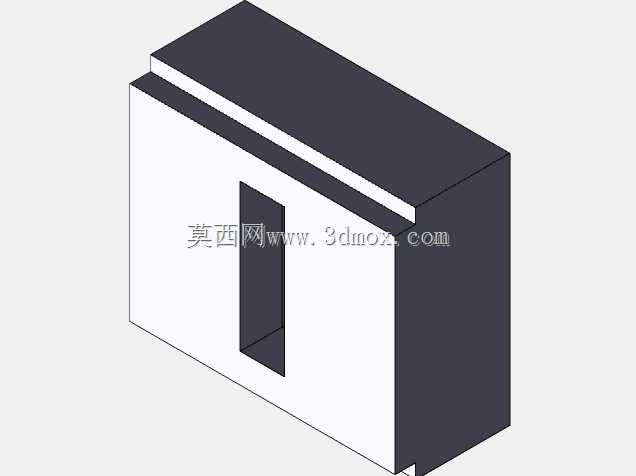

　　还预留了弹性卸料板的安装空间，实际生产中可加装聚氨酯卸料块，在冲头完成冲切回程时将卡在冲头上的料片及时剥离，防止带料问题影响连续冲压的送料精度；下模部分设置了与冲头间隙匹配的凹模刃口，同时在凹模周边设计了定位挡块，可配合条料送料架实现单工序的手动送料定位，也可拓展加装自动送料接口适配半自动化冲压产线。安装边界方面，整套工装的闭合高度适配常规16吨-25吨开式可倾压力机的装模空间，上下模座的安装孔位按照通用冲床的T型槽间距设计，无需额外加工转接板即可完成装夹，导柱的行程覆盖冲切全程的导向需求，冲头的有效刃长预留了3-5次的刃磨余量，降低生产过程中的维护频次。实际使用过程中，这类工装的冲切工位采用整体式刀头设计，

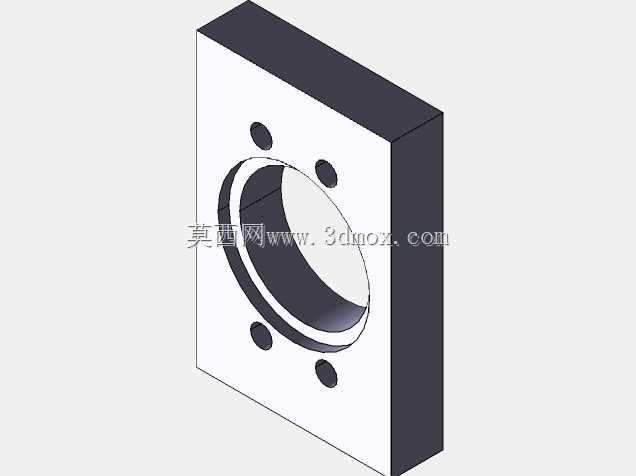

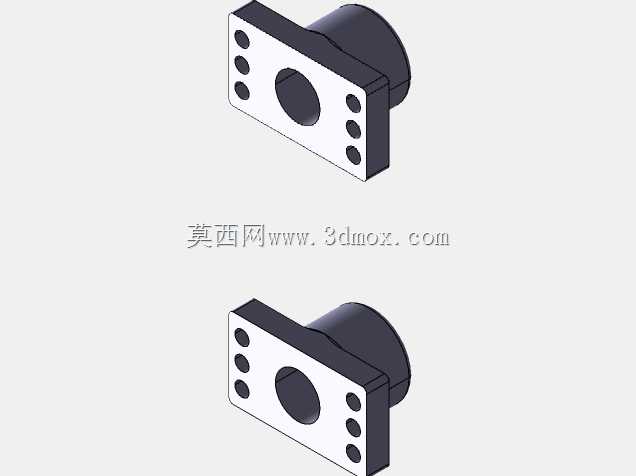

　　刃口做了硬质合金镶块处理，针对1.2mm厚度的板材冲切，单次冲裁力计算值远小于配套冲床的额定载荷，连续作业过程中不会出现设备过载问题；下模的落料孔设计为直壁加喇叭口的过渡结构，冲切完成的工件可直接通过落料孔滑入下方的收料盒，无需人工手动取件，减少操作过程中的安全隐患。不同于大型连续模的复杂结构，这类单工序冲压工装的结构紧凑，拆装维护难度低，针对小批量多批次的矩形薄件生产场景，换型时间可控制在30分钟以内，导套部分采用油槽润滑结构，日常维护仅需定期加注冲压润滑油即可保证导向精度，整体结构的刚性经过受力校核，上下模座采用45号钢调质处理，长期冲压作业不会出现模座变形导致的刃口错位问题。在工位布局上，

　　冲头的安装位置位于两个导柱的中心对称线上，冲切过程中两侧导柱的受力均匀，不会出现单侧导柱偏磨的情况，凹模的定位挡块可根据条料宽度做前后调节，适配不同宽度的卷料或条料送料需求，除了矩形坯件的落料外，更换冲头与凹模镶块后，也可适配同尺寸范围内的异形件冲切、浅拉伸工序，具备一定的工装拓展性。
