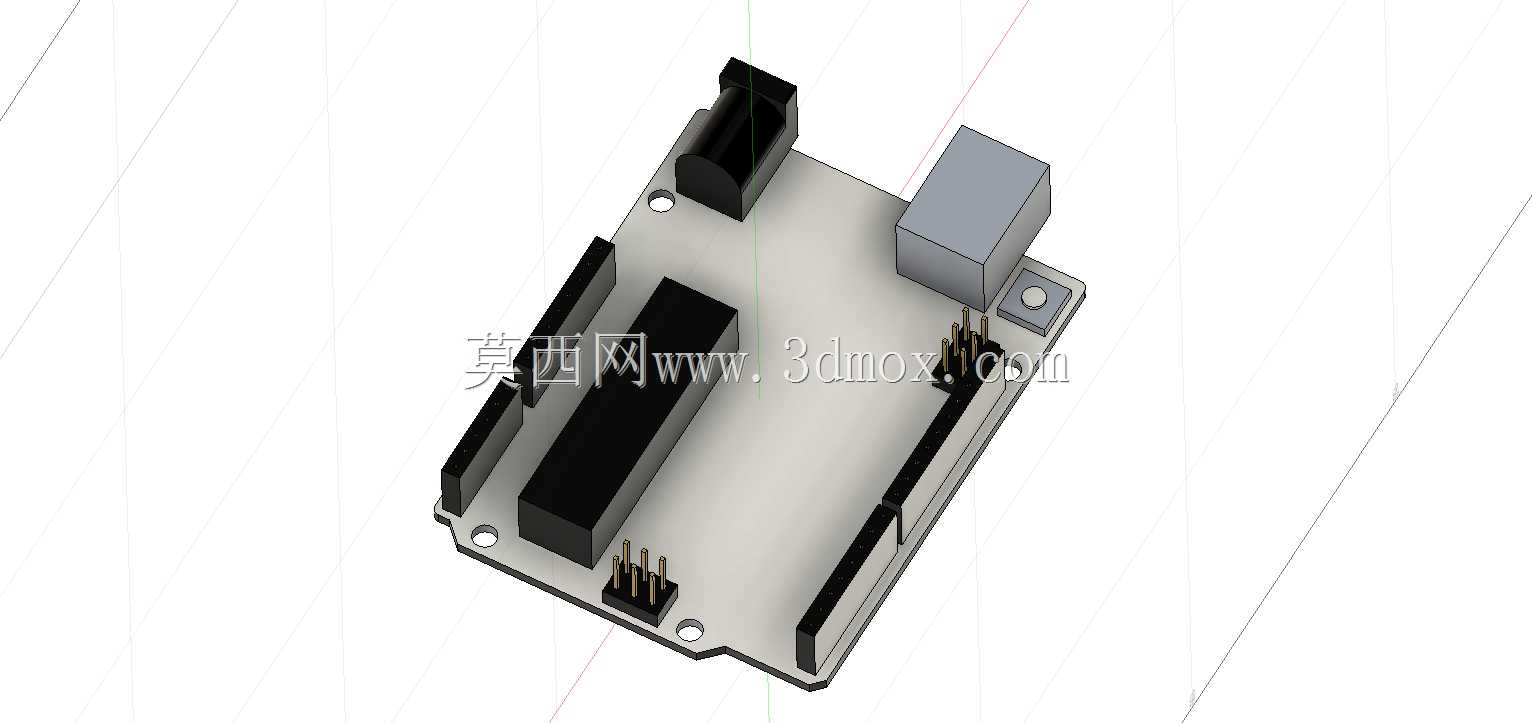

这款载板的结构设计围绕嵌入式开发场景的实际使用需求展开,核心定位是为Arduino生态的传感器搭建提供可靠的硬件承载平台,适配教学实验、原型验证、小型智能装置搭建等多类场景。从结构布局来看,载板采用与标准Arduino主控板匹配的安装孔位设计,四个边角预留的固定孔孔径适配常用的M2.5规格螺丝,可直接与主控层叠安装,也能通过铜柱固定在亚克力或金属外壳内,安装边界完全兼容开源硬件的通用安装规范,无需额外打孔改造即可适配多数开源项目的外壳结构。板上的功能区域划分遵循电路布线的最短路径原则,左侧预留的长条形插槽用于插接排针与主控板的IO口直连,减少飞线带来的信号干扰;中部的黑色凸起结构为高耐压元件预留了隔离安装位,
避免高压元件与低压信号线路距离过近产生串扰;右上角的方形模块安装区适配继电器类输出元件,自带的固定凸点可卡住模块外壳,防止震动场景下模块移位;下方的排针组采用错位排布,既保证焊接时的引脚间距符合2.54mm标准排针规格,又预留了足够的焊盘空间,避免手工焊接时出现连锡问题。载板的基材厚度选用1.6mm的标准FR4板材,边缘做了圆角处理,防止组装时划手,同时板边预留的卡扣位可适配常用的传感器模块快拆结构,更换不同功能的传感器时无需拆卸整板,直接插拔对应模块即可完成功能切换。在实际使用中,这类载板可同时搭载多类数字、模拟传感器,将分散的传感器接线统一整合到载板的接线端子上,大幅减少原型搭建时的接线复杂度,避免杜邦线松动导致的接触不良问题。
设计时充分考虑了不同元件的高度差,高元件与低矮元件之间预留了足够的散热间隙,长时间通电工作时不会出现热量堆积导致的元件性能漂移,板上的定位标识与元件丝印位置对齐,组装时可快速对应元件位置,降低组装出错概率。载板的整体外形尺寸控制在与标准Arduino板一致的范围内,层叠安装后不会超出主控板的外轮廓,适配多数现成的Arduino项目外壳,无需为扩展载板单独定制外壳结构,能有效缩短原型开发的周期。
