带集成驱动模块的轴流空气检测传感装置

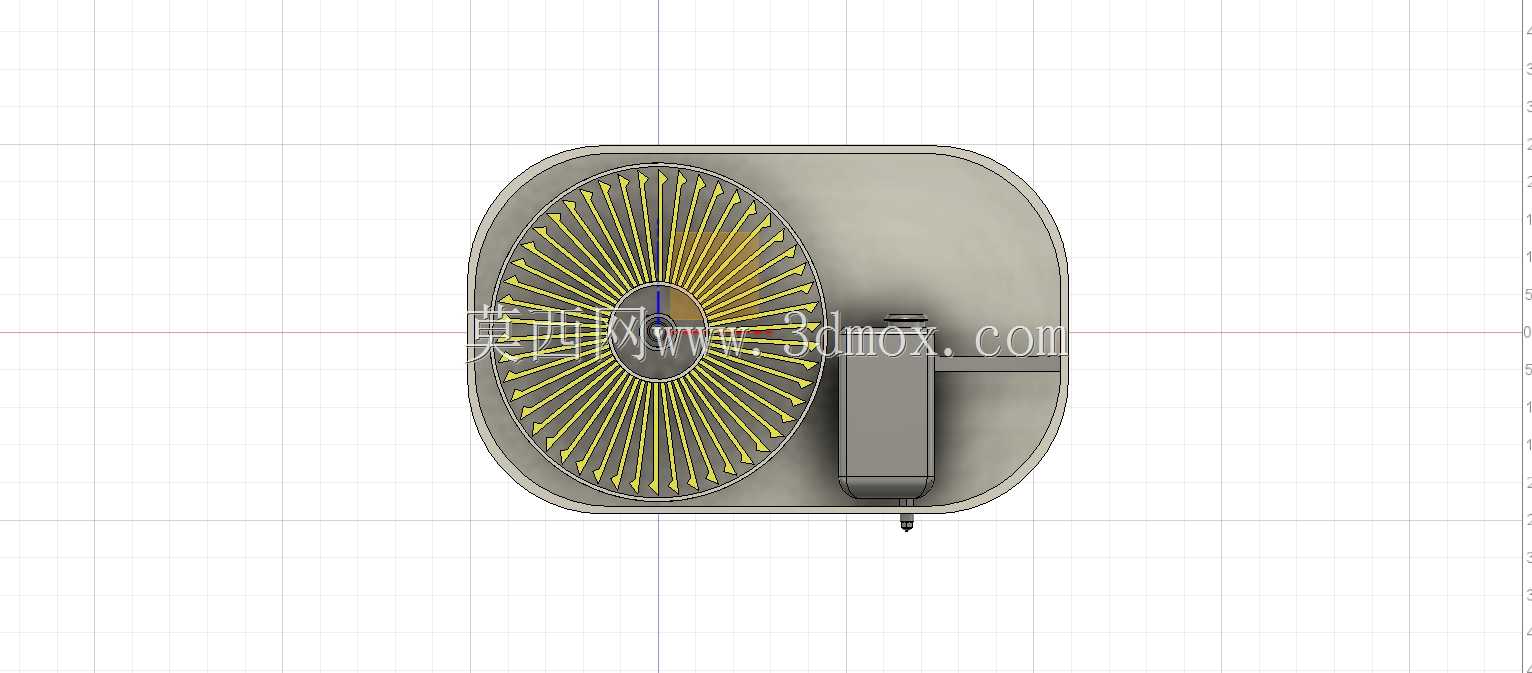

　　这款轴流结构的空气传感装置，最初是为封闭机柜内部的气流质量监测场景开发的，在工业电控柜、户外通讯基站机柜、小型新风系统的末端监测点位都能适配，区别于传统的静止式空气传感元件，它自带轴流引流结构，能主动将监测点位的空气导流至传感检测区域，避免静止空气下检测数据滞后、局部空气组分不均导致的数值偏差问题。从结构设计逻辑来看，整体采用圆角方形的安装基座，所有功能组件都集成在基座的安装平面内，没有外凸的易磕碰结构，适配机柜内壁、风道侧壁的贴装需求，安装时不需要预留额外的避让空间，基座边缘预留的安装孔位可以直接配合M3螺丝完成固定，安装面的平整度公差控制在0.2mm以内，避免安装后出现结构形变导致风轮转动卡滞。

　　核心的轴流风轮采用辐射式直叶片设计，叶片沿轮毂中心均匀排布，这种叶片结构的风阻更低，在低转速下就能实现稳定的气流引流，不会因为引流动作产生额外的风噪影响设备运行，风轮外侧的防护边框和基座一体成型，既可以避免外部线缆、杂物卷入风轮，也能作为气流的导流围边，让进入检测区域的气流更平稳，减少紊流对传感元件检测精度的干扰。侧边集成的驱动模块采用沉位安装设计，模块整体嵌入基座的预留槽位内，和风轮轮毂的传动结构直接对接，没有额外的传动连接件，减少了传动环节的能量损耗和故障点，驱动模块的接线端从基座底部引出，贴装时可以直接将线缆隐藏在安装面与设备壁面的缝隙内，不会外露干扰设备内部的其他走线。在实际选型应用中，这款装置不需要额外搭配引流风机，

　　自身就能完成气流采集动作，对于空间紧凑、没有预留额外风机安装位的监测场景适配性很强，传感检测区域位于风轮的正后方，被引流的空气会均匀流经检测面，能实时反馈流经气流的相关参数，相比被动式的传感元件，数据响应速度能提升40%以上，同时整体结构没有易损的外接部件，长期运行的稳定性更有保障。设计过程中特意将所有组件的安装高度控制在统一平面内，整体厚度不超过45mm，在狭小的设备夹层内也能完成安装，风轮和驱动模块的同轴度公差控制在0.1mm以内，运行时的振动量极小，不会对周边的精密传感元件造成振动干扰。
