双轴联动并联夹持作业机构结构设计

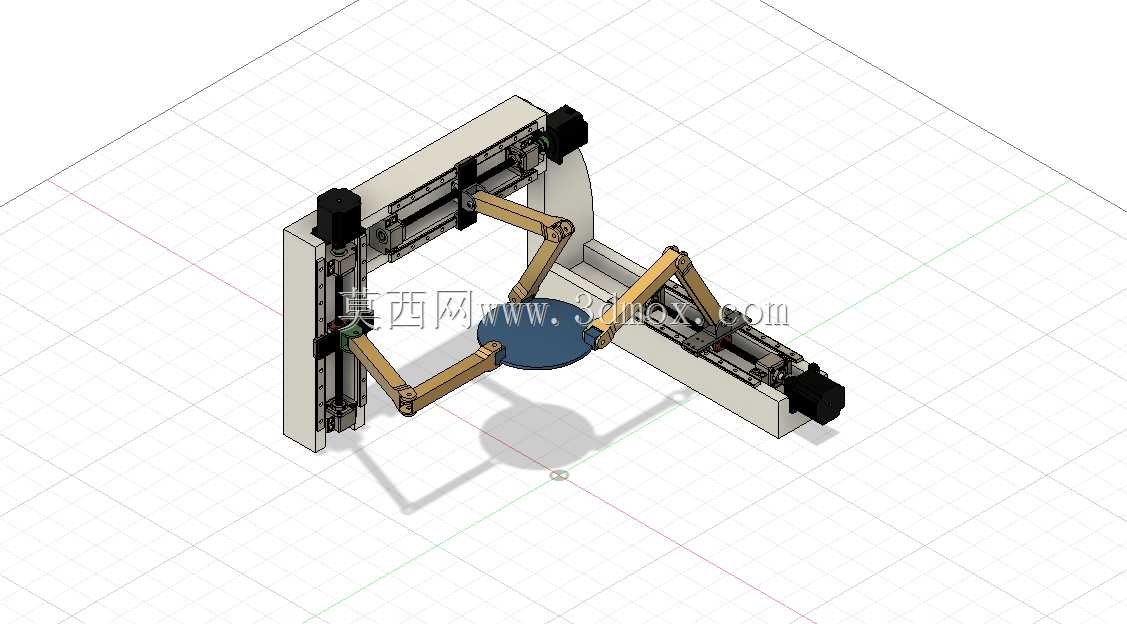

　　该并联夹持作业机构主要面向精密装配、轻量物料转运、小型工件定位夹持类工业场景，可作为自动化生产线末端执行单元配套使用，适配电子元器件分拣、小型五金件上下料、实验室样本夹持转移等对运动同步性有要求的作业环节。从结构布局来看，整套机构采用双侧直线导轨作为运动基准，两套线性驱动模块分别布置在互相垂直的两个安装基准面上，通过多组铰接连杆与中心夹持盘连接，形成闭合并联运动链，相比传统单轴悬臂式夹持结构，并联构型的运动刚性更强，夹持作业过程中末端的偏摆量更小，可有效降低夹持动作对工件表面的剐蹭损伤。设计阶段优先考虑了运动行程的边界约束，双侧导轨的有效行程经过运动学仿真校核，可保证中心夹持盘在设定的作业范围内完成平动、角度微调等复合动作，

　　铰接点全部采用标准销轴配合自润滑衬套结构，既降低了往复运动过程中的摩擦损耗，也方便后期运维时的易损件更换。安装基准面采用一体化折弯成型的立板加底板结构，两个导轨安装面的垂直度公差控制在0.02mm以内，可保证驱动模块运行时无卡滞，整套机构的安装固定孔位按照通用工业铝型材的安装间距设计，可直接适配市面主流的40系列、45系列铝型材机架，不需要额外加工转接板即可完成快速装配。连杆部分采用等强度设计思路，每段连杆的截面尺寸根据受力仿真结果做了优化，在保证铰接处连接强度的前提下，尽可能降低运动部件的整体重量，减少驱动模块的负载惯量，提升机构往复运动的响应速度。中心夹持盘预留了多组安装孔位，可根据实际作业需求更换夹爪、真空吸盘、

　　检测探头等不同的作业端头，拓展机构的适用场景。整套机构的运动逻辑通过两个驱动轴的协同位移实现，不需要额外增加旋转驱动元件即可完成末端的姿态调整，相比同行程的多轴串联机构，整体结构更紧凑，占用的安装空间更小，适合在布局紧凑的小型自动化设备内部集成使用。在实际选型适配时，可根据作业负载的大小匹配对应推力的驱动元件，轻载场景下可选用步进电机配合丝杠传动，高速作业场景可替换为直线电机驱动，铰接处的衬套可根据作业环境的洁净度要求，选择金属基自润滑衬套或者工程塑料衬套，适配无尘车间、普通机加工车间等不同的作业环境。
