管道工业用对夹式蝶阀结构设计

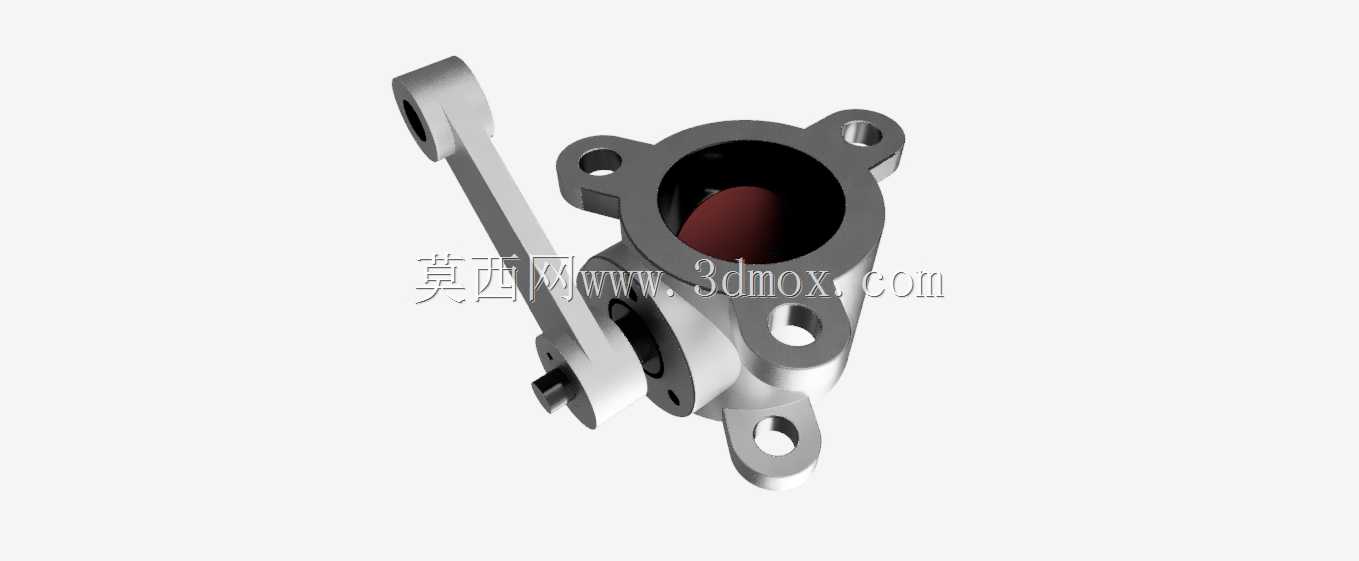

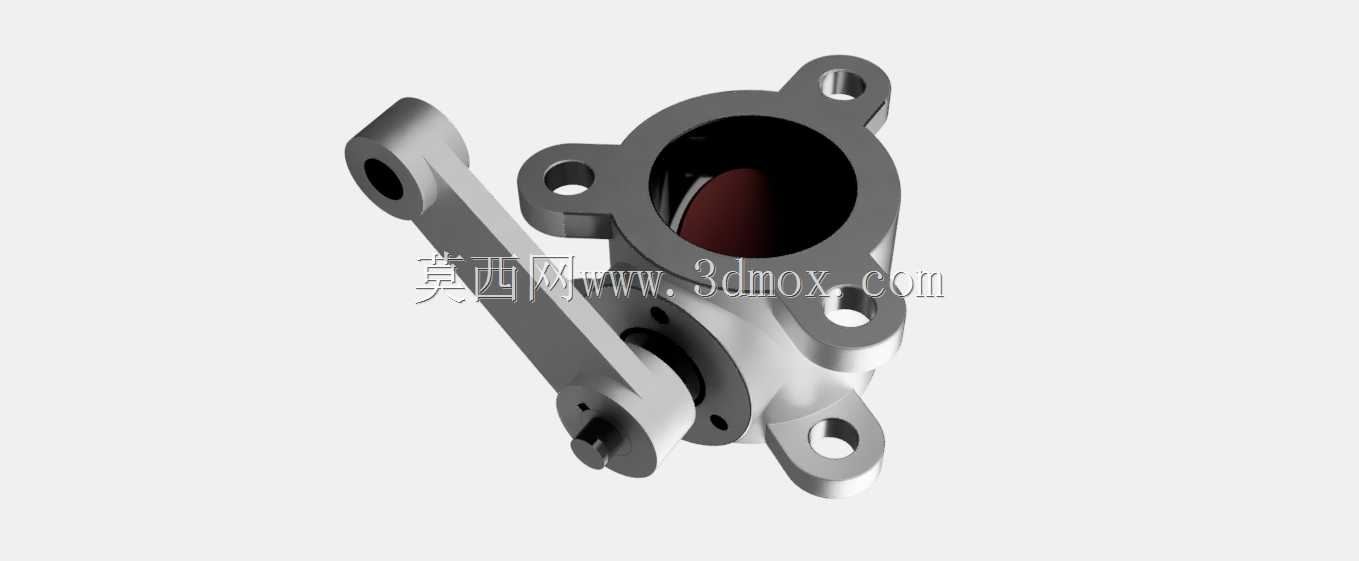

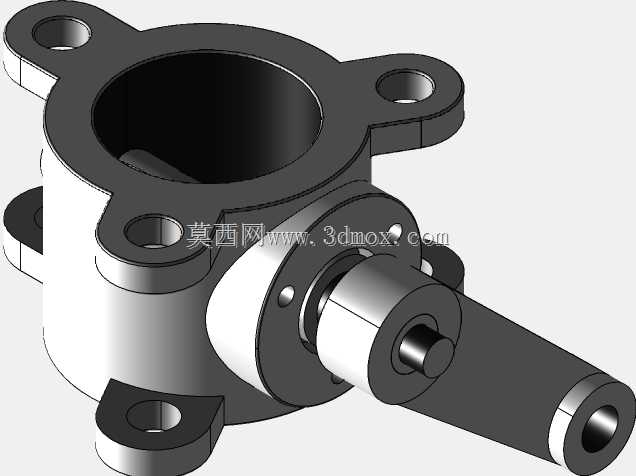

　　这款蝶阀的结构设计完全围绕管道工业的实际工况展开，在做整体结构排布时，首先考虑的是管线安装的便捷性，阀体采用带安装耳的对夹式结构，四个带通孔的安装耳沿阀体圆周均匀分布，安装时可直接穿入螺栓将阀体夹持在两端管道法兰之间，不需要额外的法兰配对附件，能有效压缩管线安装的轴向占用空间，适配中小口径给排水、化工流体输送管线的紧凑布置需求。从功能实现逻辑来看，阀杆与蝶板采用刚性连接结构，阀杆伸出端配套操作手柄，扳动手柄即可带动阀杆旋转，进而驱动阀体内的蝶板完成0-90度的回转动作，实现管路的通断控制与流量调节，当蝶板回转至与管道轴线垂直位置时，阀门处于全关状态，依靠蝶板外圈的密封结构与阀体内壁贴合实现截流，回转至与轴线平行位置时为全开状态，

　　流体沿直通式流道通过，流阻远小于截止阀类的节流结构，适合大流量低阻力的输送场景。在设计细节处理上，阀杆与阀体的配合部位设置了轴套与密封结构，既可以降低阀杆转动时的摩擦阻力，提升操作手感，也能避免管路内的流体沿阀杆配合间隙向外泄漏，满足常规压力工况下的密封要求。操作手柄的长度经过力矩匹配设计，在公称压力对应的密封比压下，操作人员无需借助额外加力杆即可完成启闭操作，降低现场运维的操作强度。从安装边界来看，阀体的中心流道为等径直通结构，安装耳的孔位间距、通孔直径均匹配对应通径的通用法兰安装标准，不需要对现有管线的法兰结构做定制化修改，可直接替换同通径的老旧蝶阀部件，降低管线改造的成本。在结构建模过程中，

　　所有配合面的公差预留都经过实际装配验证，轴与孔的配合间隙控制在合理范围，既不会因为间隙过大导致阀杆晃动影响密封性能，也不会因为间隙过小造成转动卡涩，同时阀体的壁厚设计兼顾了承压能力与轻量化要求，在满足额定工作压力下的结构强度要求的前提下，尽可能减少阀体材料的用量，控制产品的整体制造成本。这类蝶阀通常应用在市政给排水、暖通循环水、普通化工流体输送等对调节精度要求不高，但要求启闭迅速、流阻小、安装便捷的管路场景，相比同通径的闸阀、截止阀，整体结构更紧凑，重量更轻，安装维护的难度更低。
