石油开采压裂作业用高压压裂阀结构

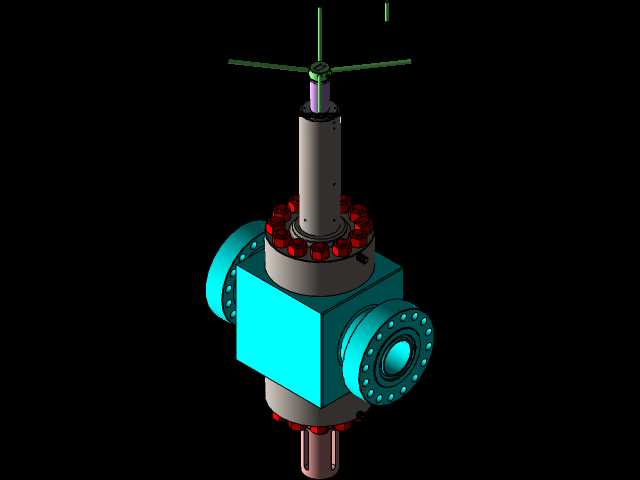

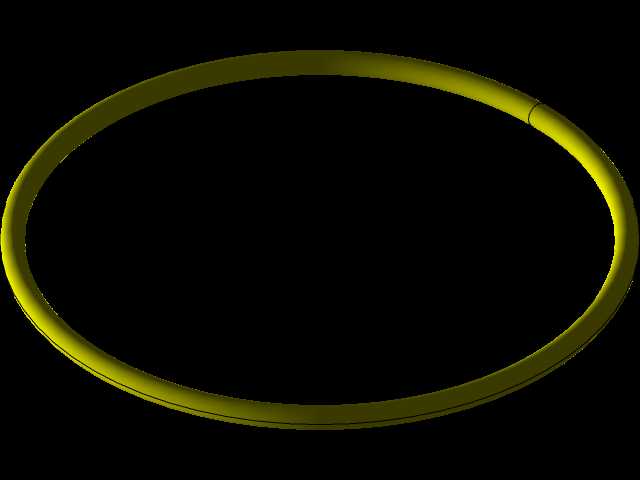

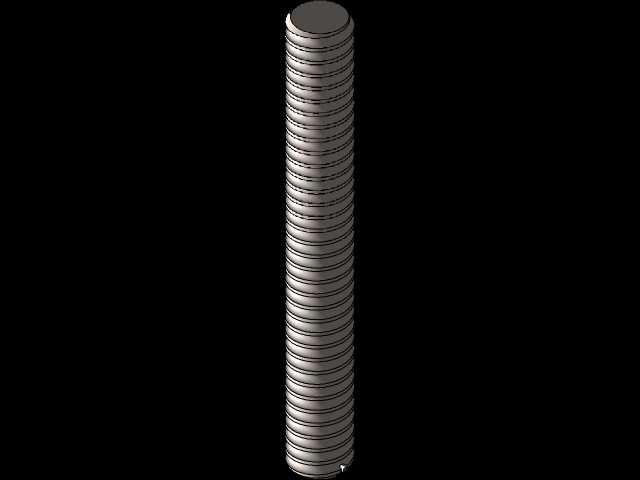

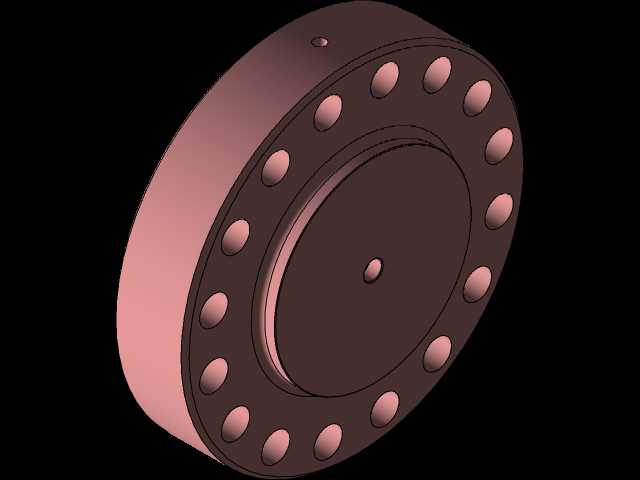

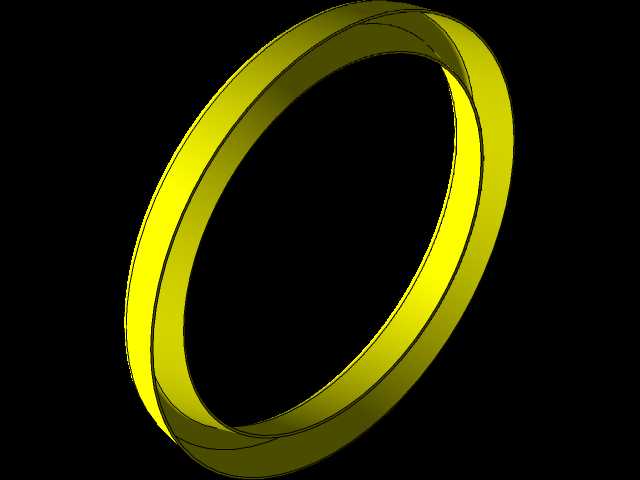

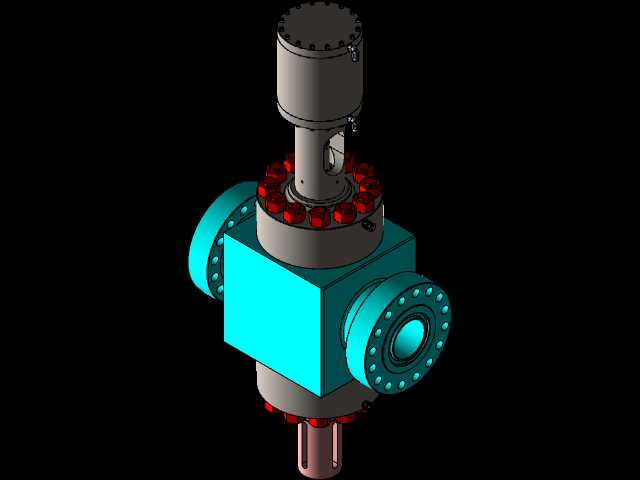

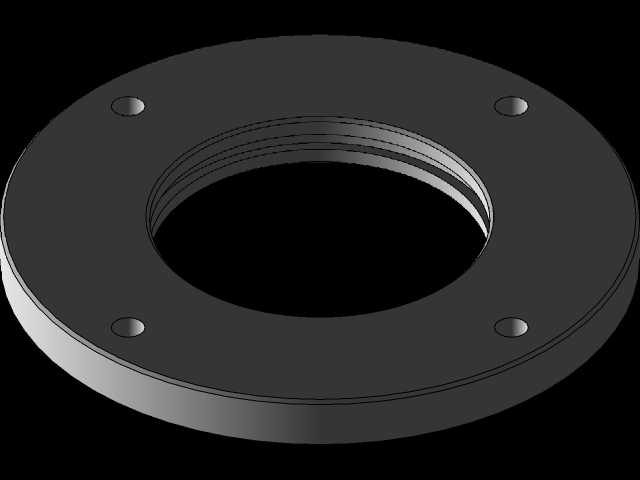

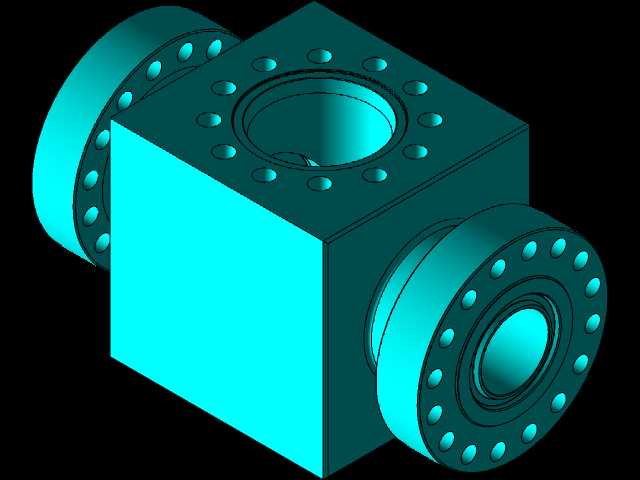

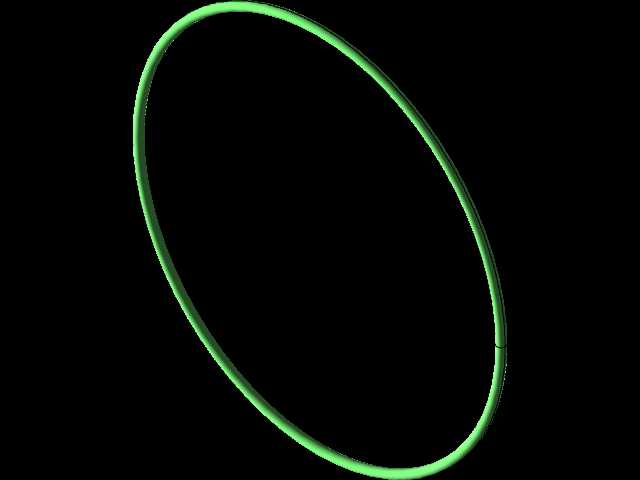

　　在油气田压裂增产作业场景中，压裂阀是井口压裂管汇系统里的核心承压控制部件，主要承担高压压裂液的通断、流向调节以及作业工况下的压力承载功能，直接关系到压裂施工的作业安全与流程稳定性。这款压裂阀的结构设计围绕高压工况的密封可靠性展开，阀体采用整体锻造式的方体结构，相比传统分体铸造阀体，能更好地承受压裂作业中动辄数十兆帕的交变载荷，避免应力集中导致的阀体开裂风险。两侧的连接端采用带均布螺栓孔的法兰结构，安装时可通过高强度螺柱与压裂管汇的对应法兰对接，法兰端面的密封槽适配高压金属密封垫环，能在含砂压裂液的高速冲蚀环境下保持长期密封性能，不会因为压裂液里的石英砂等支撑剂冲刷出现密封失效。

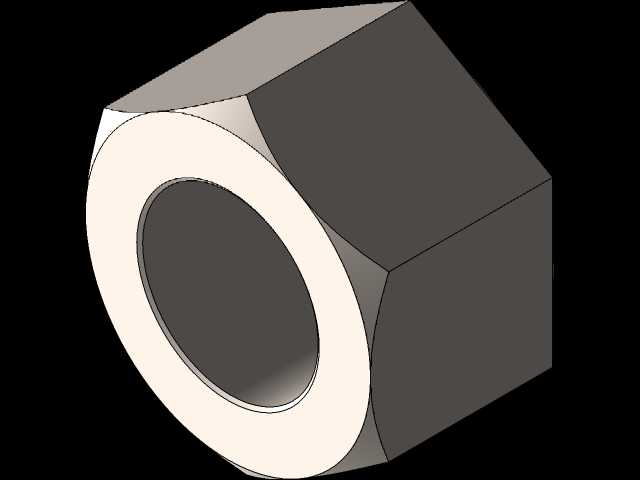

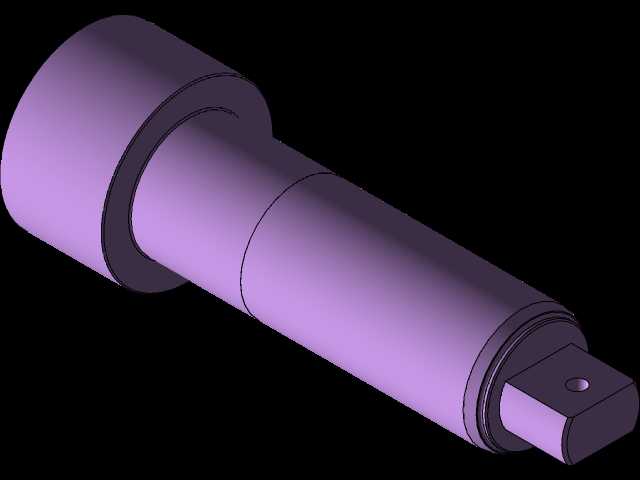

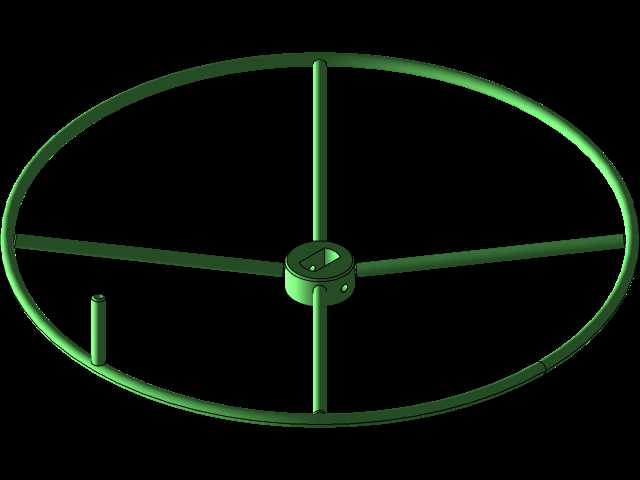

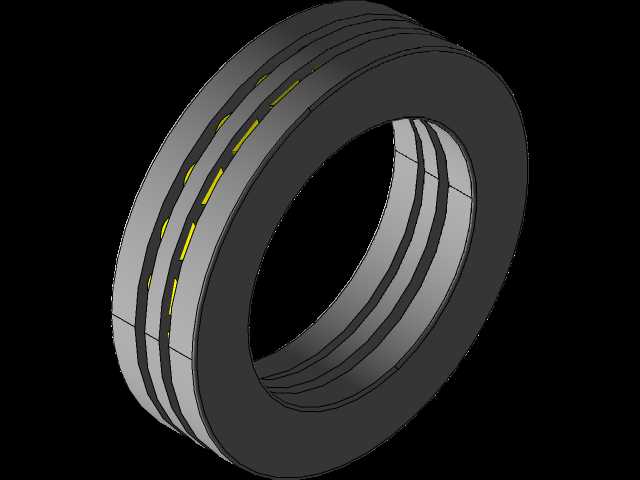

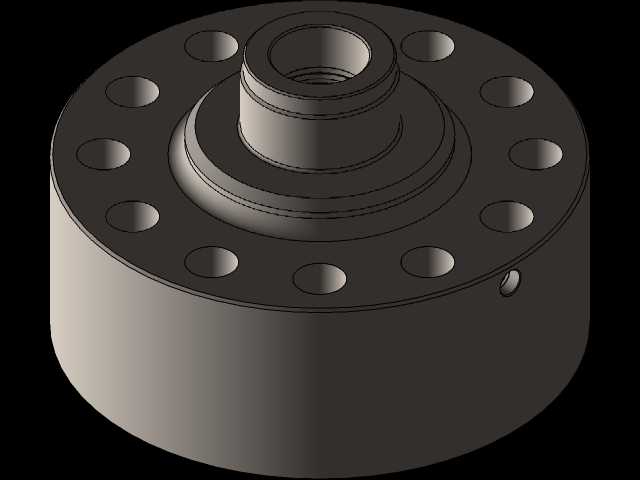

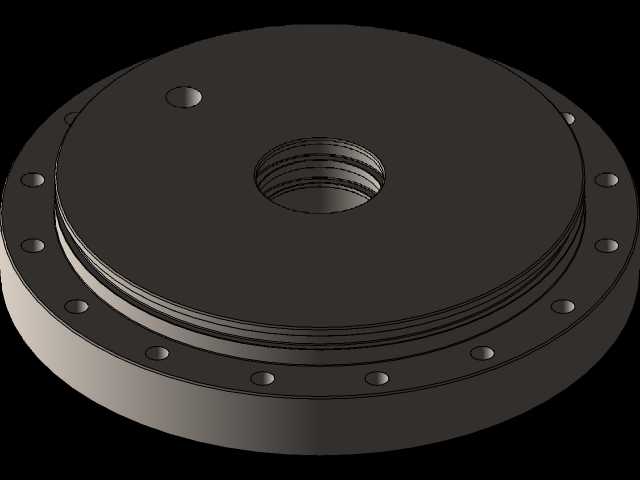

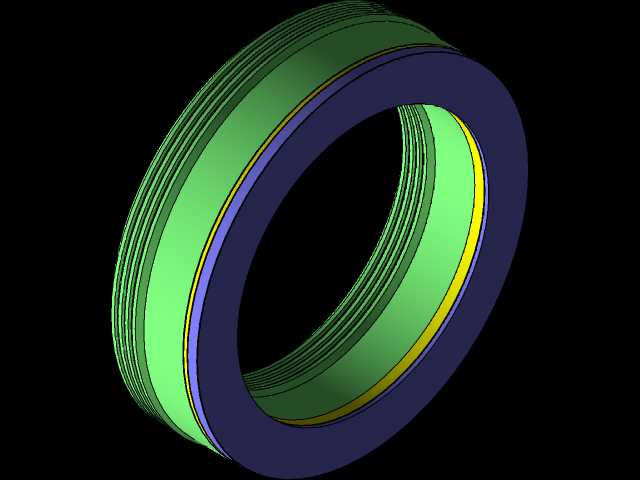

　　阀体上部的阀盖连接部位采用了多组圆周均布的高强度螺栓预紧结构，通过均匀的螺栓预紧力将阀盖与阀体压紧，中间的密封组件可承受阀腔内的高压流体向上的推力，同时阀杆部位设置了多级密封结构，既可以防止高压压裂液沿阀杆外漏，也能阻挡外部的井场杂物进入阀腔内部磨损密封件。阀杆顶部预留了执行机构安装接口，既可以适配手动轮驱动，也能根据作业需求更换液压或者气动执行机构，满足远程自动化压裂作业的控制需求。从安装边界来看，这款压裂阀的方体阀体结构在安装时不需要预留过大的侧向操作空间，两侧法兰的连接尺寸符合石油井口压裂管汇的通用连接标准，可直接替换同通径规格的常规压裂阀，不需要对现有管汇结构做额外改造。在实际作业过程中，当压裂泵组向地层注入高压压裂液时，

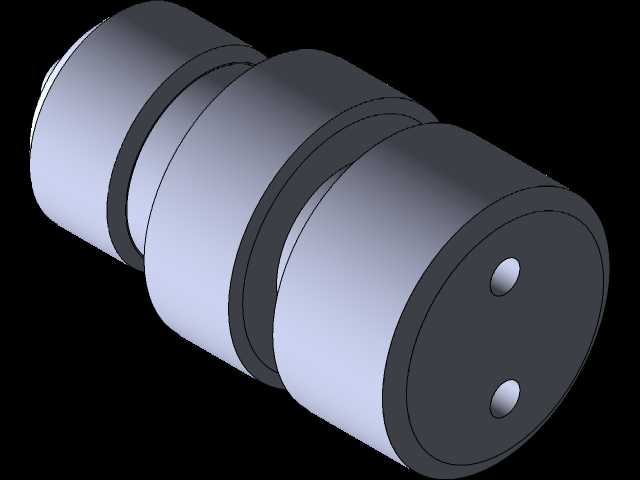

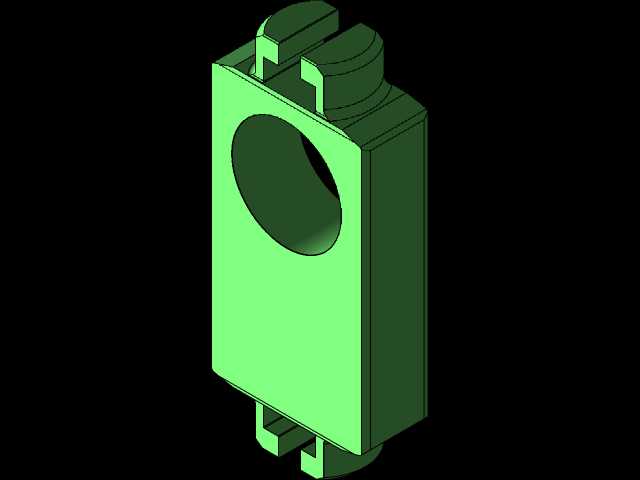

　　压裂阀处于全开状态，流道设计采用了平滑过渡的流线型结构，能最大程度降低压裂液的流动阻力，减少含砂流体对阀体内壁的冲蚀磨损；当需要切换压裂层段或者停止作业时，可通过驱动阀杆带动阀芯动作，截断阀腔内的流体通路，阀芯的密封面采用了堆焊硬质合金的工艺处理，即使在带压开关的工况下，也能承受高速含砂流体的冲刷，保证截断后的密封零泄漏。设计过程中针对压裂作业的交变载荷特性，对阀体的壁厚、螺栓的预紧力矩、密封件的压缩量都做了匹配性校核，既避免了过度设计导致的设备重量过大、安装搬运困难，也保证了在最高工作压力下的结构强度冗余，能够满足常规油气田直井、水平井的多段压裂作业使用需求。
