法兰式硬密封蝶阀结构三维设计

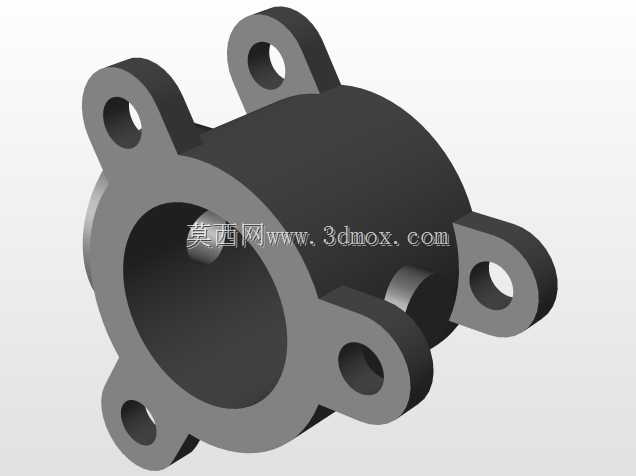

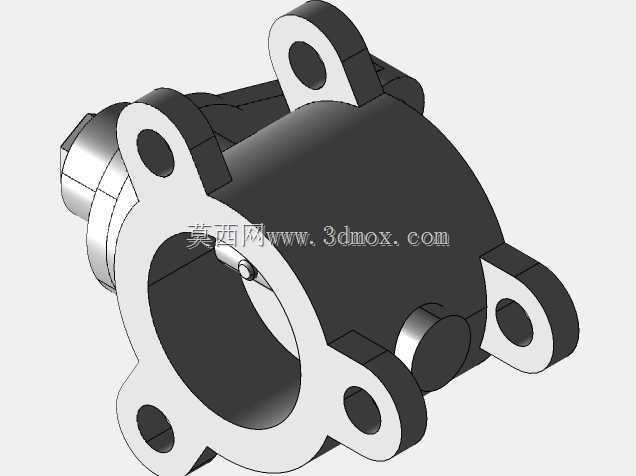

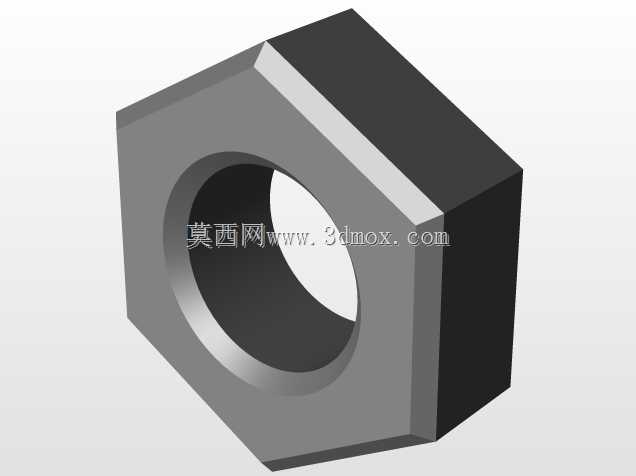

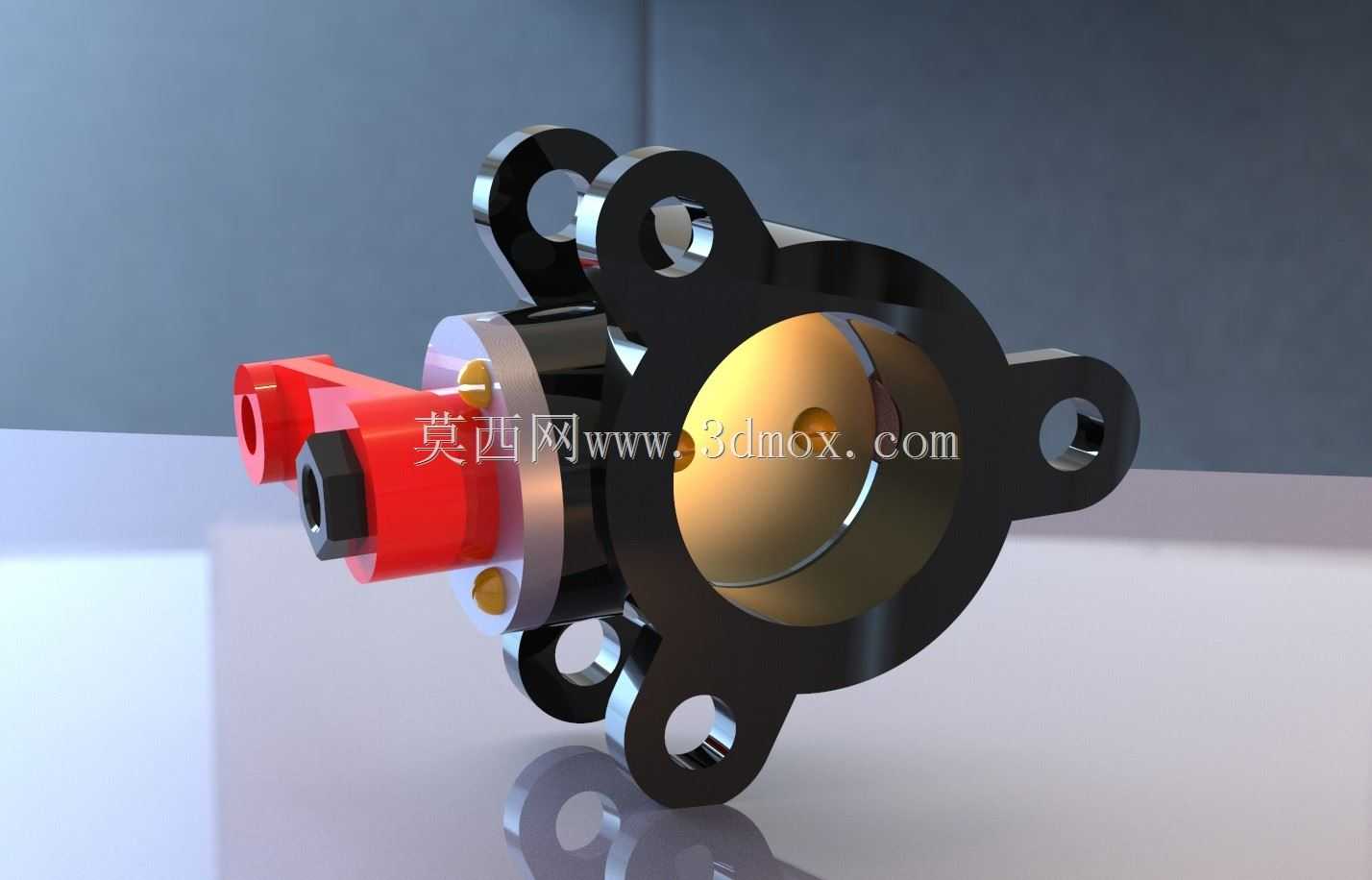

　　这款蝶阀的结构设计围绕中低压工业管路的通断与流量调节需求展开，核心采用偏心金属密封结构，区别于传统中线软密封蝶阀的橡胶密封形式，可适配更高温度的流体输送场景，在化工物料输送、市政给排水、暖通空调循环水、小型动力单元液压管路中都能适配。从安装边界来看，采用三耳法兰式连接结构，三个带安装孔的连接耳沿阀体周向均匀分布，安装孔的中心距、孔径尺寸完全匹配同通径的通用管路法兰标准，安装时无需额外加工转接件，直接通过螺栓即可与管路法兰锁紧固定，阀体轴向总长度控制在同通径闸阀的三分之一左右，能有效节省管路安装的轴向空间，适合布局紧凑的管廊、设备内部管路场景。结构设计上，将蝶板的回转中心设置在偏离阀体密封面中心的位置，阀门开启时蝶板能快速脱离密封面，

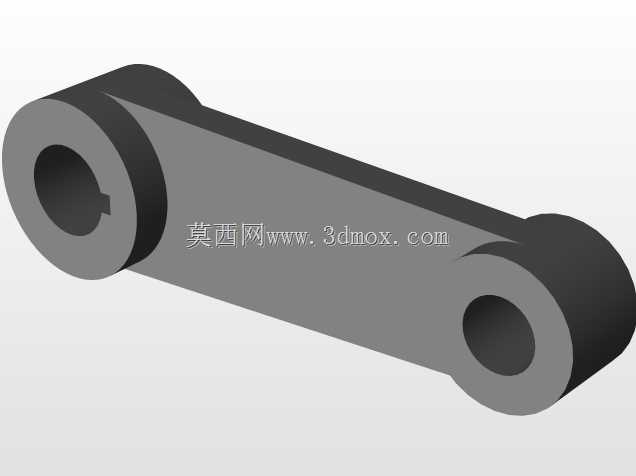

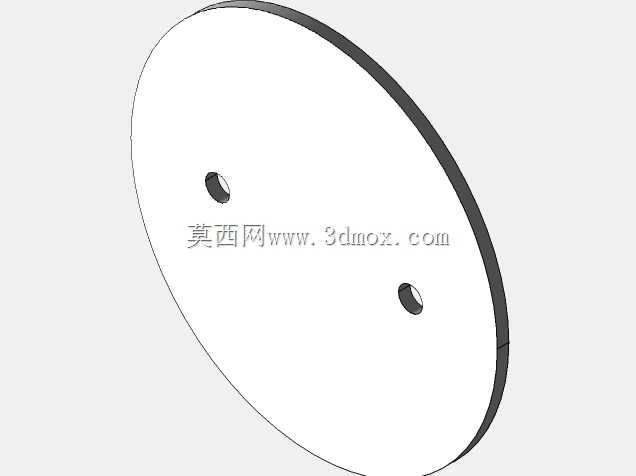

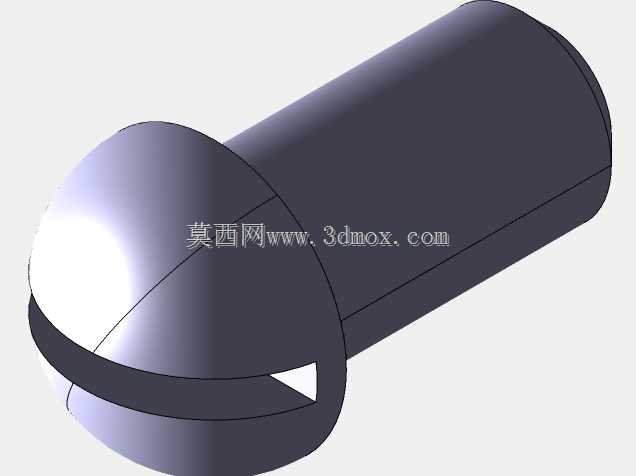

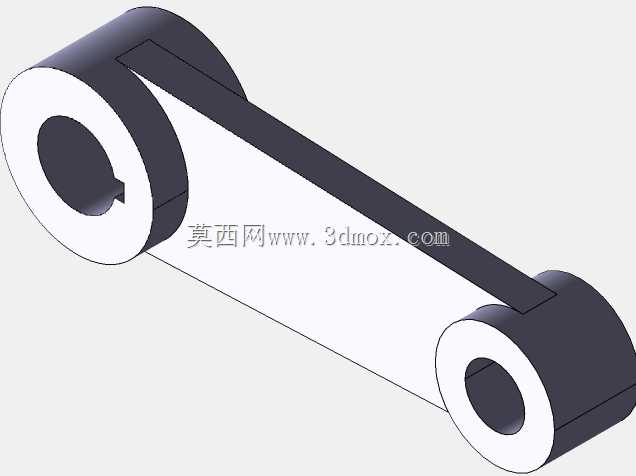

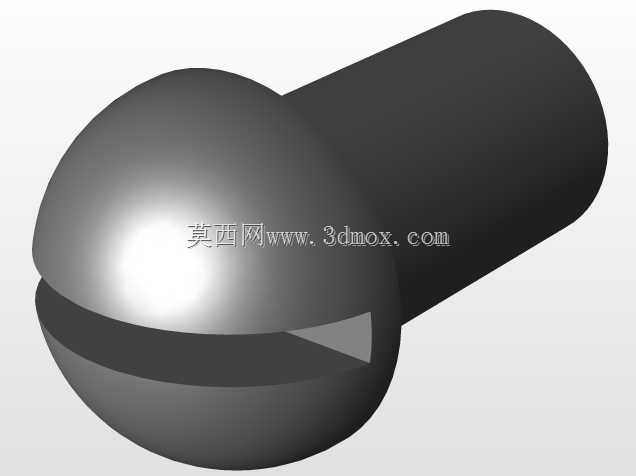

　　大幅减少启闭过程中密封面的摩擦磨损，相比中线蝶阀的密封寿命提升40%以上；阀杆与蝶板采用扁方加定位销的连接形式，可消除传动间隙，保证蝶板转动角度的控制精度，在需要调节流量的工况下，能精准控制管路通流面积，实现流量的线性调节。阀体侧部集成的红色驱动连接端可适配手动手柄、气动执行器、电动执行器等多种驱动形式，无需改动阀体主体结构即可完成驱动方式的切换，覆盖手动就地操作、远程自动控制的不同使用需求。建模过程中对密封副的配合公差做了精准还原，蝶板密封面与阀体密封座的过盈量控制在合理区间，既保证关闭状态下的密封性能，避免介质内漏，又不会因过盈量过大导致启闭扭矩过高，选配执行器时无需额外提升扭矩规格，能有效控制整套阀门的采购成本。

　　阀体流道采用等径直通设计，介质流经阀门时的流阻系数仅为0.2左右，远低于同通径的截止阀，可降低管路输送过程中的压力损失，减少泵组的动力消耗。所有连接部位的圆角、倒角都按照机械加工工艺要求做了还原，没有出现无法加工的尖锐直角结构，密封座的安装槽尺寸、阀杆的密封填料腔结构都符合实际加工与装配要求，可直接用于生产前的结构验证、装配干涉检查，也可作为阀门选型时的结构参考，帮助技术人员直观了解阀门的内部构造与安装尺寸。
