手动螺杆式平行夹持工装结构设计

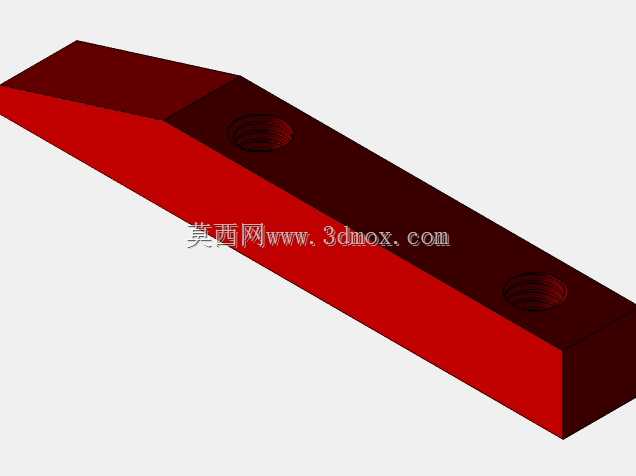

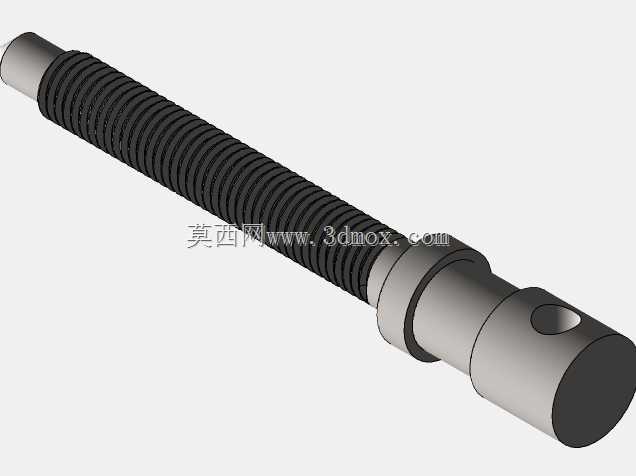

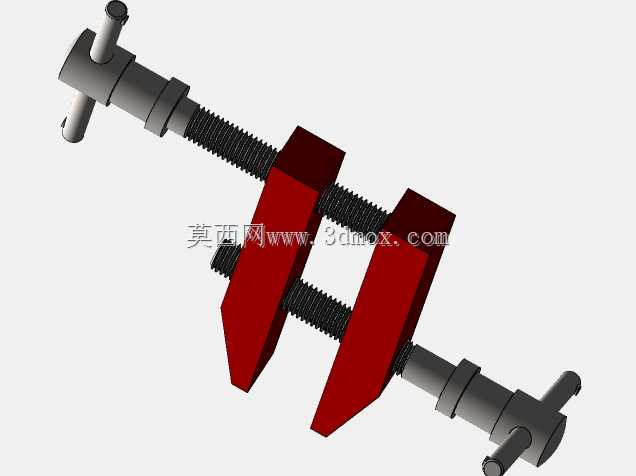

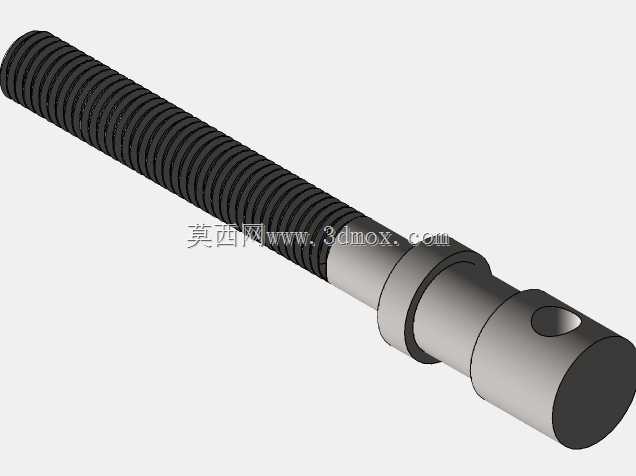

　　这款平行夹持结构是机械加工、装配检修场景中十分常用的手动装夹部件，日常在小型零件铣削定位、精密组件装配固定、工件打磨去毛刺工序里都能见到它的身影，相比台虎钳它的体积更小巧，可灵活适配不同的作业台面，甚至能临时固定在异形工装架上完成特殊角度的装夹作业。从结构设计逻辑来看，它采用双导杆配合单根传动螺杆的布局，两根平行光杆负责承担夹持块的导向与抗扭载荷，避免单螺杆传动时夹块出现偏转卡滞，中间的梯形传动螺杆则负责输出夹紧力，梯形螺纹的自锁特性可以保证夹持状态下不会因为作业振动出现松脱，无需额外增加锁止结构就能维持稳定的夹持力。两个夹持块的V型钳口做了斜切收窄设计，既可以加持方形、矩形的规整工件，也能对圆柱类轴件、管件实现对中夹持，

　　钳口的夹持面没有做额外的齿纹处理，避免在软质金属、塑料工件表面留下压痕，适配精加工零件的临时装夹需求。两端的摇把采用穿销式可拆卸结构，在空间受限的作业场景下，可以将长摇把替换为短杆，减少操作所需的回转空间，整体结构没有复杂的异形零件，所有部件都采用常规机加工工艺即可生产，夹块采用调质钢材提升耐磨性，导杆与螺杆做表面发黑处理提升防锈能力，日常维护仅需定期在螺纹与导杆表面涂抹润滑脂即可长期使用。从安装边界来看，该夹钳整体为长条式布局，夹持行程覆盖0到120毫米范围，闭合状态下整体宽度不超过150毫米，可直接通过底部的安装孔固定在标准工作台T型槽上，也可搭配磁力座临时吸附在铸铁平台表面使用，无需复杂的安装调试。在实际使用过程中，

　　转动端部摇把时，螺杆带动两个夹块沿导杆做同步对向运动，相比单动夹钳它的对中精度更高，装夹工件时无需反复调整工件位置就能保证中心对齐，在小型零件的钻孔、攻丝作业中，能有效减少工件找正的辅助时间，夹持力可通过摇把的转动力矩灵活控制，针对薄壁类零件可以适当减小夹紧力避免工件变形，针对重型切削作业则可以加大力矩保证装夹刚性。整个装配体的零件互换性较强，螺杆、导杆、夹块都属于通用机械零件范畴，出现磨损后可单独更换配件，无需整体报废，在小型维修车间、教学实训场景、个人DIY作业场景下都有很高的实用价值，结构设计上充分考虑了手动操作的人机工程特性，摇把的转动阻尼适中，长时间操作也不会出现明显的疲劳感。
