哈克斯锯机连杆锯切执行机构三维设计

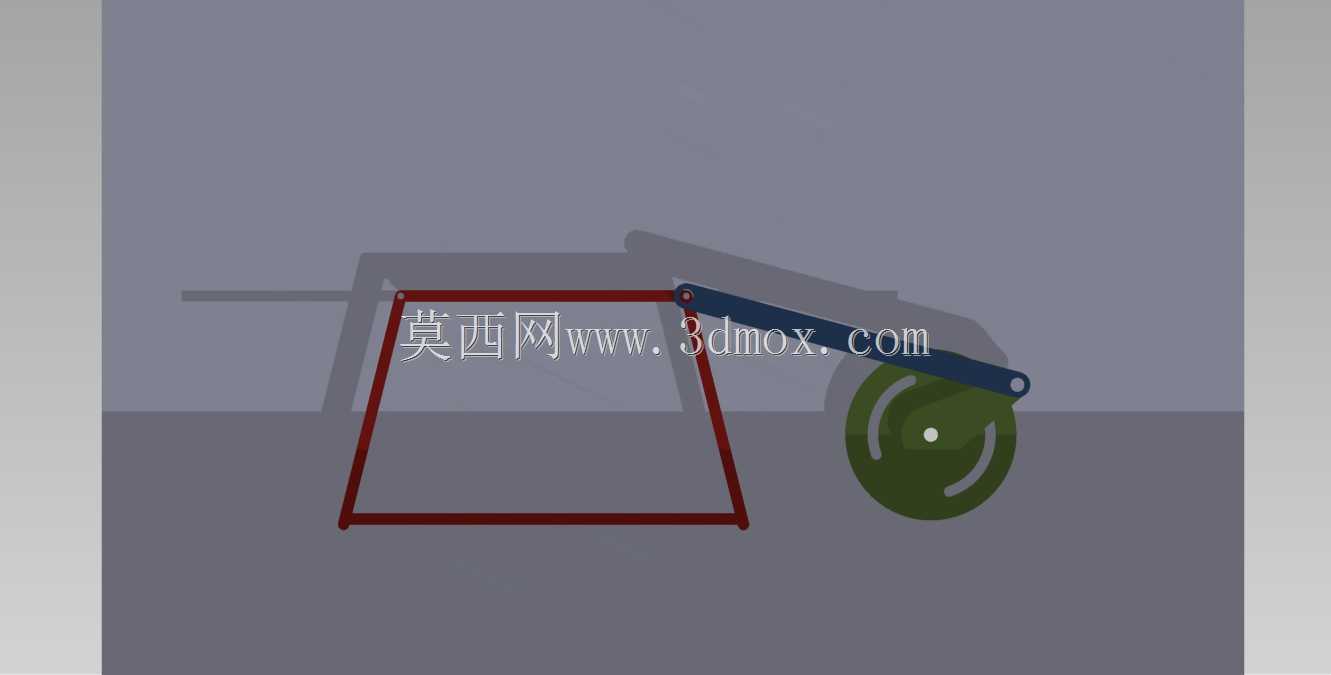

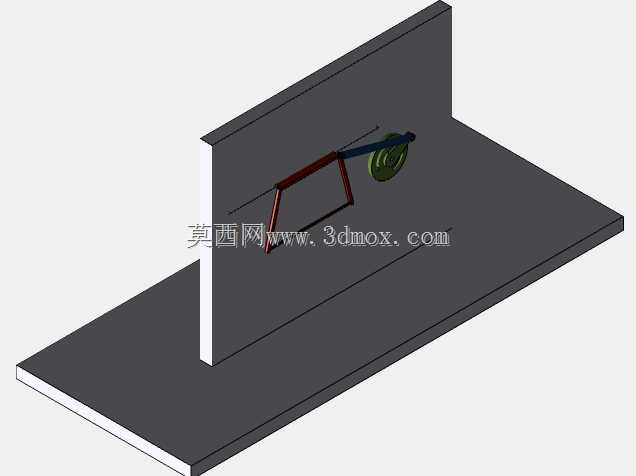

　　这套锯切执行机构的三维建模，核心围绕小型工位定点锯切作业的实际需求搭建，在五金维修工位、小型型材加工点、教学实训台这类需要小范围往复锯切的场景中适配性极强，不需要大尺寸锯床的占地空间，就能完成薄金属件、塑料型材、小型木质构件的截断作业。从结构布局来看，整套机构依托竖直安装面完成固定，安装时仅需在对应立面预留四个螺栓固定点位，固定面的平面度公差控制在0.2mm以内即可保证运行稳定性，机构整体向外延伸的最大尺寸不超过320mm，垂直方向的活动行程预留150mm，不会占用过多工位操作空间，周边预留50mm的安全间隙就能满足日常操作与维护需求。设计过程中优先采用曲柄连杆的传动逻辑，将旋转动力输入转化为锯片安装座的往复直线运动，

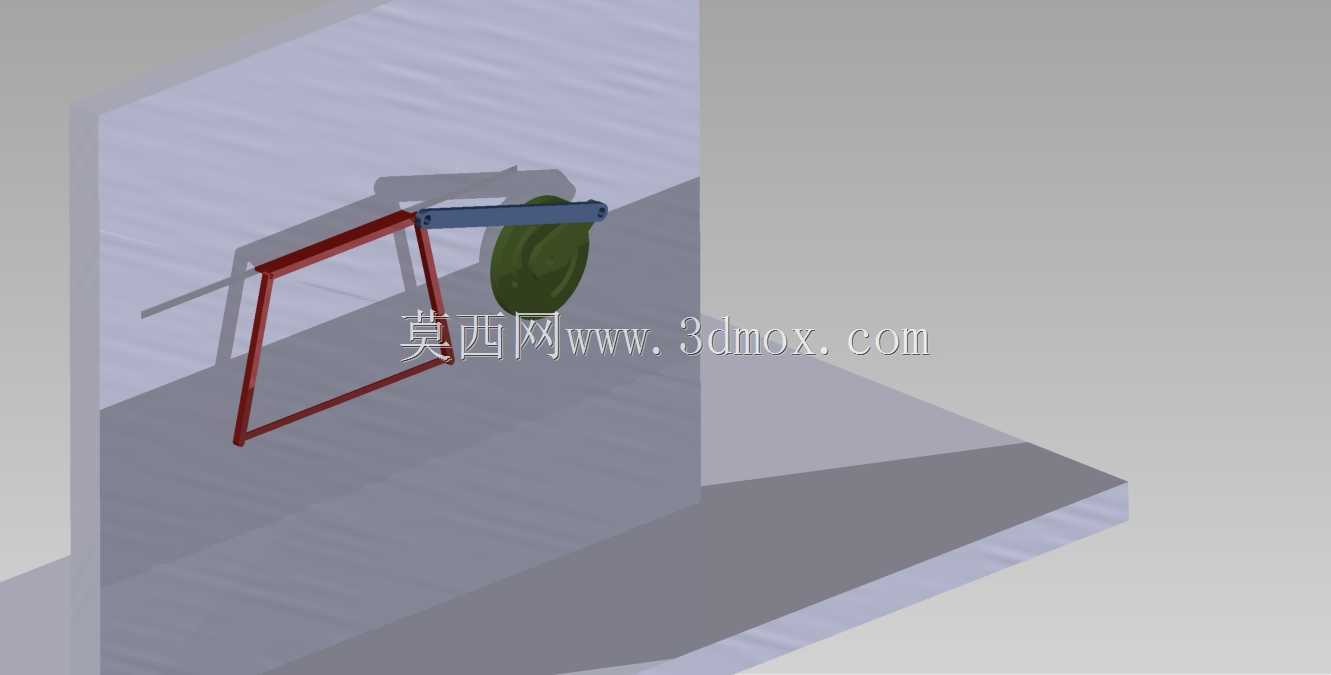

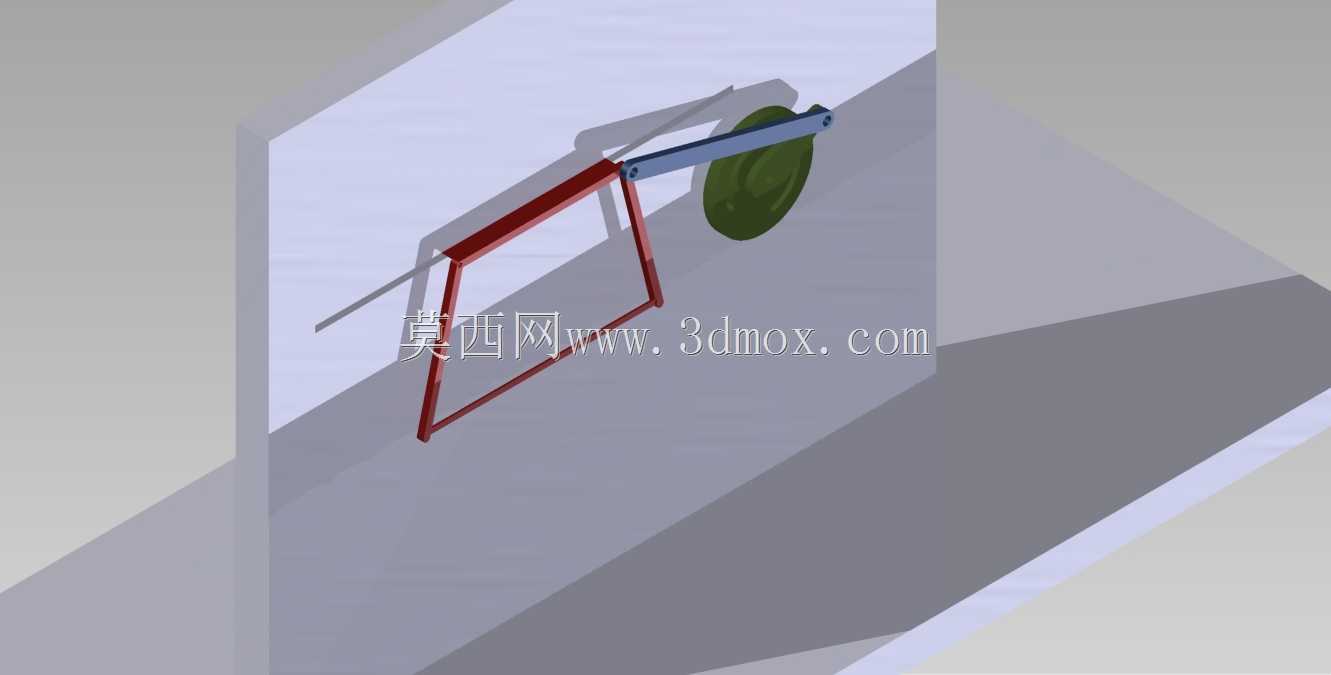

　　连杆两端的铰接位置都预留了轴承安装位，避免铰接处直接干磨造成的间隙过大问题，长期运行后也能通过更换铰接轴承快速恢复装配精度，不需要整体更换构件。锯片安装位采用快拆式压板结构，更换不同齿距的锯片时仅需松开两颗压紧螺栓就能完成拆装，不需要额外的专用工装，适配不同材质工件的锯切需求。传动侧的红色框架构件既是传动受力的承载件，也兼具安全防护的作用，框架边缘做了15mm的折边处理，既提升了构件自身的结构刚性，避免往复运动过程中出现构件颤振，也能阻挡锯切过程中产生的碎屑向传动侧飞溅，减少碎屑进入铰接点位造成的磨损。整套机构的动力输入轴设置在机构上部，可直接连接小型调速电机，也能通过带轮结构对接工位集中动力输出端，

　　输入转速控制在60-120rpm区间时，锯切行程的运动速度处于合理范围，既不会因为速度过快造成锯片崩齿，也不会因为速度过低影响锯切效率。建模过程中对所有铰接点位的运动间隙都做了干涉检查，模拟全行程运动过程中没有构件碰撞问题，所有受力构件的壁厚都经过受力校核，往复运动过程中的形变控制在0.1mm以内，能保证锯切面的平整度，不会因为构件形变出现锯缝歪斜的问题。机构的锯片侧设置了可调节的工件靠位结构，靠位面与锯片运动方向的平行度可通过调节螺栓微调，能保证工件锯切的尺寸精度，靠位结构上预留的刻度槽能快速定位锯切长度，不需要每次锯切都重复测量尺寸。
