大跨度双层桁架式跨江交通桥梁结构设计

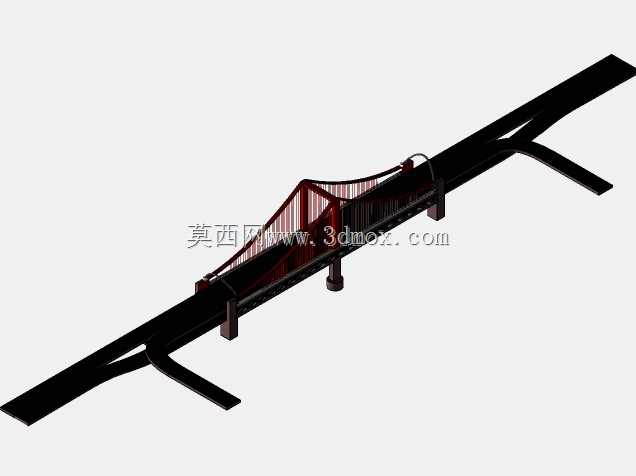

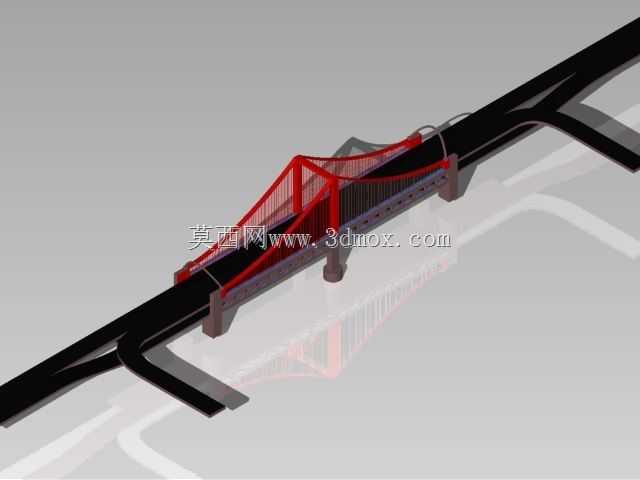

　　该双层桥梁结构模型针对城市跨江、跨干线通道的大流量通行需求设计，核心解决单幅桥面通行能力不足、不同交通流混行干扰的工程痛点，上层桥面可预留城市快速路或轨道交通通行空间，下层桥面承担地面机动车、非机动车及人行通行功能，实现快慢交通流物理隔离，大幅提升通道通行效率与通行安全系数。模型完整还原了主桥桁架受力体系、桥墩支撑结构、引桥匝道衔接段的全部细节，主桥采用悬索加劲桁架结构，主塔为门式钢筋混凝土结构形式，主缆沿桥纵向对称布置，通过垂直吊索与下层主桁架连接，桁架杆件采用箱型截面设计，兼顾结构抗弯抗扭刚度与自重控制，可适配80-120米跨度的通航或跨线需求，满足内河IV级以上航道的净空要求。设计阶段充分考虑了安装边界条件，

　　主桥墩位预留了桩基承台的安装定位基准，引桥匝道与主桥衔接处设置了伸缩缝安装位，可适配不同坡度的引桥接入需求，匝道曲线段按照城市道路最小转弯半径设计，满足小型车辆与非机动车的转弯通行要求。桥面附属结构包含防撞护栏、检修通道、排水槽预留位，护栏采用钢结构拼装形式，与桥面桁架通过螺栓连接固定，检修通道沿主桥两侧通长布置，预留了照明管线、监控设备的安装走线空间。从结构受力角度，该模型的桁架杆件节点均采用刚接设计，可模拟实际运营阶段的恒载、活载、风载组合受力状态，桥墩底部设置为固定约束端，可直接导入有限元分析软件开展结构应力、变形验算，辅助设计人员优化杆件截面尺寸，在满足结构强度、刚度、稳定性要求的前提下降低整体工程材料用量。

　　模型的外形尺寸按照双向六车道加双侧人行道的通行需求设定，上层桥面总宽度可满足双向四车道快速路通行，下层桥面包含双向两车道机动车道、双侧非机动车道与人行道，各层桥面净空高度满足对应交通类型的限高要求，匝道与主桥衔接处的渐变段长度符合道路设计规范的车辆变道视距要求，避免通行过程中的视距遮挡风险。
