双板导柱式传感器安装承载基座

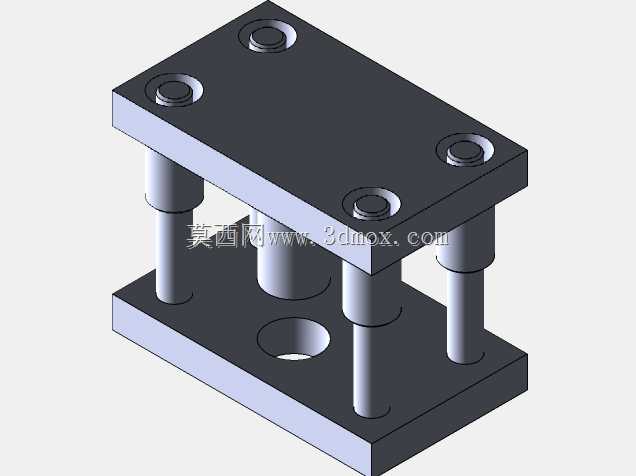

　　在工业传感检测工位的布局设计中，这类双板导柱结构的承载基座，是接触式位移、压力类传感器安装环节的常用配套构件，主要承担传感器的定位承载、动作导向以及外部载荷的均匀传递作用，常见于自动化产线的尺寸检测工位、压装设备的力值反馈单元、精密装配工位的位置校验模块中。从结构设计逻辑来看，上下两块平行布置的安装板通过四根等长的圆柱导柱实现刚性连接，上板面预留的四个沉孔用于穿设固定螺栓，可将整个基座稳固锁附在设备的安装立面或工作台面上，沉孔的深度设计刚好覆盖螺栓头厚度，安装后不会出现螺栓凸起干涉其他部件运动的问题。下板中心开设的通孔是传感器的核心安装位，孔径尺寸按照常用圆柱型传感器的外径公差带设计，既保证传感器装入后不会出现径向晃动，

　　也预留了合理的装配间隙方便后期维护更换，传感器的检测端面可从通孔处伸出，直接接触待检测工件表面。四根导柱除了连接上下板保证整体结构刚性之外，还可作为滑动导向的基准，部分需要传感器随动接触工件的场景中，可在导柱上配套加装直线轴承与滑动板，将传感器固定在滑动板上实现平稳的轴向伸缩动作，避免检测过程中出现偏载导致传感器测量精度下降或损坏。设计时需要重点关注上下板的平行度公差，以及四根导柱安装孔的位置度公差，若平行度超差会导致导柱受力不均，长期受载后出现结构变形，直接影响传感器的检测精度；导柱与安装板的连接采用过盈配合压装工艺，压装后需保证导柱轴线与安装板平面的垂直度，避免后续加装滑动部件时出现卡滞问题。安装边界方面，

　　整体结构的长宽尺寸适配多数小型检测工位的安装空间，上下板的厚度经过受力校核，可承受常规检测场景下的压装载荷与冲击载荷，不会出现板面弯曲变形的情况，导柱的伸出长度可根据实际检测行程需求调整，在不改变整体安装接口的前提下适配不同行程的检测需求。这类基座的结构设计没有冗余部件，所有加工特征都服务于传感器的稳定安装与精准检测，加工时可选用常规45号钢材质做发黑处理，兼顾结构强度与防锈能力，也可根据使用场景的防腐需求更换为铝合金或不锈钢材质，不需要额外做复杂的表面处理即可满足使用要求。
