微型舵机式伺服电机三维结构设计

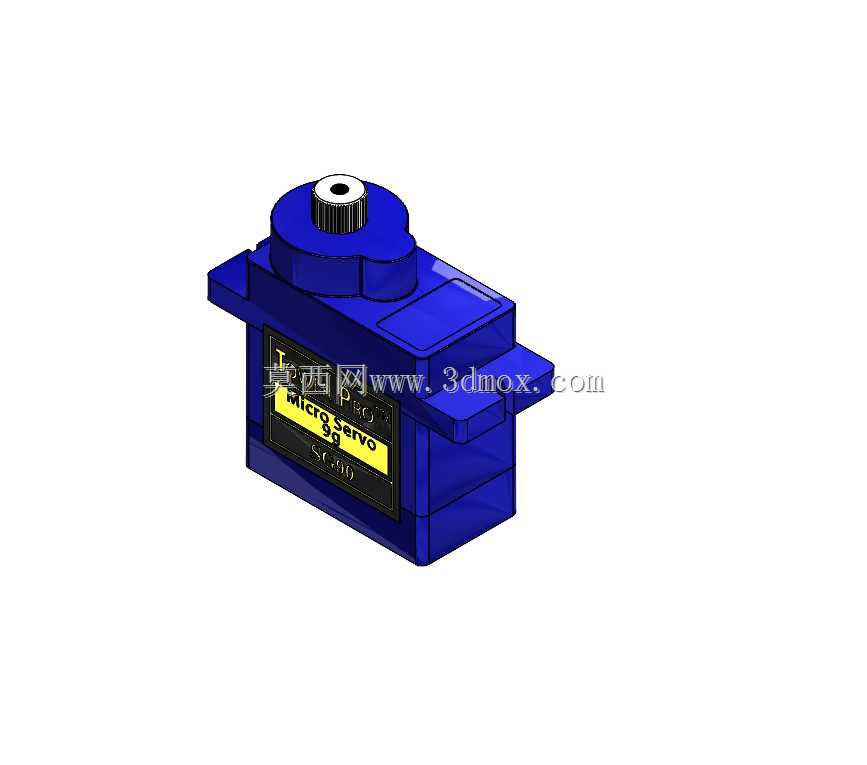

　　这类微型伺服电机常被用于航模舵面控制、小型机器人关节驱动、智能小车转向机构、3D打印机送料调节、自动化小工位精密位移执行等场景，作为小扭矩精密角度执行元件，能在收到控制信号后快速输出指定角度的转动，配合控制板实现位置闭环锁定，相比普通直流电机自带减速组与位置反馈，不需要额外搭建编码器反馈回路就能实现0-180度范围内的角度精准控制，输出扭矩足以带动小型负载完成往复摆动动作。从结构设计来看，该模型还原了这类9g微型舵机的典型结构，上部的输出轴带有齿形花键，用于配套安装舵盘传递扭矩，轴端的限位结构可避免舵盘脱出；主体外壳采用上下扣合的结构设计，预留了两侧带安装孔的固定耳，安装时可直接通过M2规格螺丝穿过固定耳将舵机固定在安装基座上，

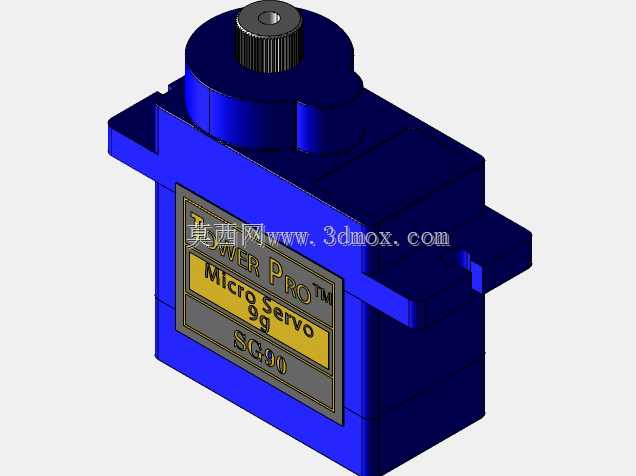

　　固定耳的间距、安装孔位尺寸完全符合行业通用微型舵机的安装规范，可直接替换同规格的市售产品做装配干涉验证。外壳侧面预留的标签位对应实际产品的参数标识区域，内部结构可对应直流驱动电机、多级尼龙减速齿轮组、电位器位置反馈模块、控制电路板的排布空间，减速组的传动比经过匹配，能将电机的高转速低扭矩输出转换为输出轴的低转速高扭矩输出，满足小负载精密驱动的需求。在做设备结构设计时，这类微型伺服电机的安装边界需要重点考量，其主体的方形外壳尺寸紧凑，安装时除了要预留固定耳的螺丝安装空间，还要预留输出轴舵盘的转动空间，避免舵盘转动时与周边结构件发生剐蹭；输出轴的中心高度、伸出长度都符合通用微型舵机的尺寸标准，

　　设计配套安装座时可直接参考该模型的尺寸做定位，不需要额外测绘实物。这类伺服电机的输出轴转动范围通常限制在0-180度，设计联动结构时要避免超程驱动，防止内部减速齿轮打齿损坏；外壳的卡扣结构设计也还原了实际产品的装配逻辑，上下壳通过卡扣配合实现无螺丝快速装配，既降低了装配成本，也能对内部的电子元件与传动结构起到防护作用，避免灰尘、杂物进入减速组影响传动顺畅度。在做小型自动化装置、教学实验平台、创客类项目的结构设计时，这类微型伺服电机是非常常用的执行元件，该三维模型完整还原了产品的外形细节与安装接口，可直接导入装配体中做布局验证、安装位匹配、运动干涉检查，帮助设计人员提前确认结构布局的合理性，减少实物打样阶段的装配问题。
