简易钢管式卡丁车车架结构设计

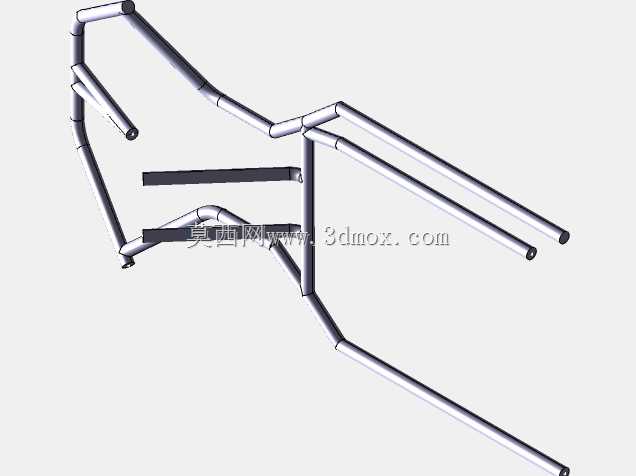

　　这款卡丁车车架采用圆管弯折拼接的空间桁架结构，核心承载逻辑是通过不同管径的冷拔钢管弯折成型后，在节点处做贴合焊接，形成兼具抗弯抗扭性能的一体化承载框架，主要面向小型休闲娱乐卡丁车的改装、自制场景使用，适配非道路的场地休闲竞速、户外休闲骑行需求。从结构布局来看，前部弯折段预留了转向机构的安装空间，两侧平行延伸的纵向主管承担整车的主要纵向载荷，可直接匹配常规卡丁车的转向节、前悬固定点，中部下沉的管段是驾驶位的乘坐区域，预留了座椅安装的固定孔位，能够适配常见的一体式运动座椅安装尺寸，后部延伸的双平行管段则用于固定动力单元、后轴总成，安装边界可兼容多数小型内燃机组或者轮毂电机的固定点位，不需要额外做大规模的结构裁切调整。

　　设计过程中优先考虑了管件弯折的工艺可行性，所有弯折位置的弯曲半径都匹配常规弯管机的加工参数，没有出现过小半径弯折导致的管壁开裂、褶皱风险，相邻管件的拼接位置都做了相贯线切口处理，保证焊接时管件之间能够完全贴合，减少焊接应力集中的问题，提升整体框架的结构强度。车架的整体宽度控制在常规休闲卡丁车的通行范围内，能够适配多数场地卡丁车赛道的宽度限制，轴距尺寸也经过匹配，保证转向时的转弯半径满足小型场地的灵活转向需求，前后段的管端都预留了缓冲件、防撞块的安装位置，不需要额外焊接支架就可以直接固定外围防护件。不同于一体式冲压或者铸造的车架结构，这种钢管桁架结构的自重更轻，维修更换也更便捷，单段管件出现变形时可以直接切割替换对应管段，

　　不需要整体更换车架，非常适合个人自制、小型场地运维的卡丁车使用场景，结构上没有多余的冗余设计，所有管段都承担对应的承载作用，在保证结构强度的前提下尽可能压缩了整体重量，能够有效降低动力单元的负载，提升整车的动力响应表现。
