带法兰连接端的螺旋顶升承重构件

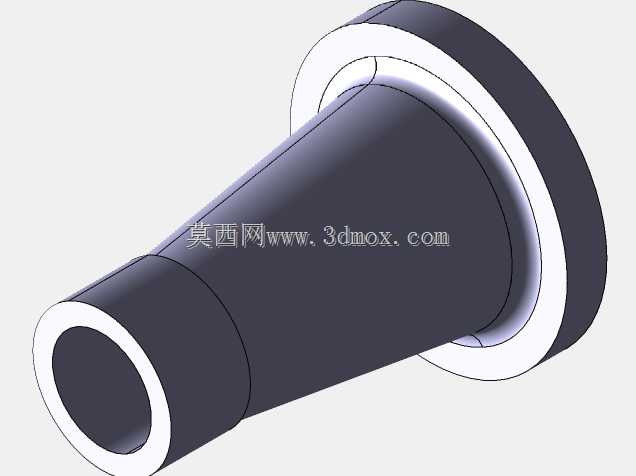

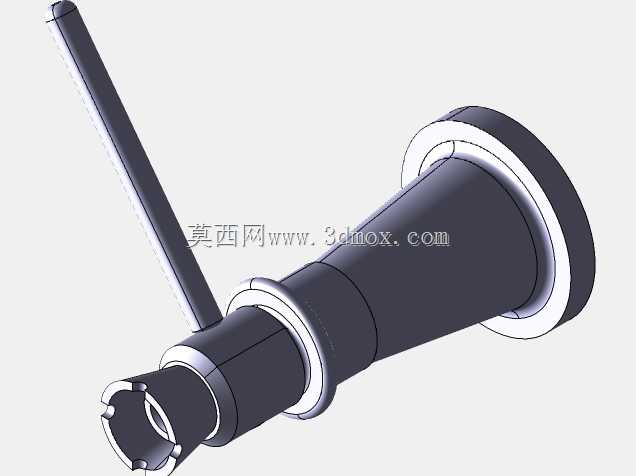

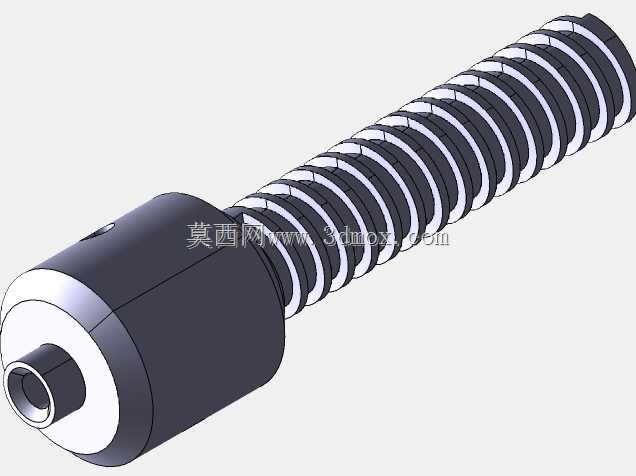

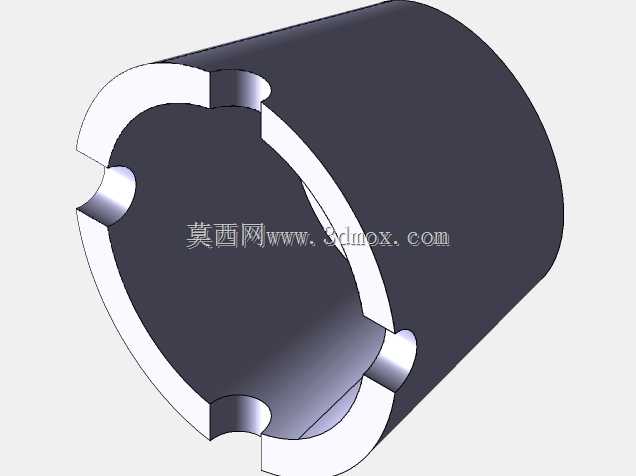

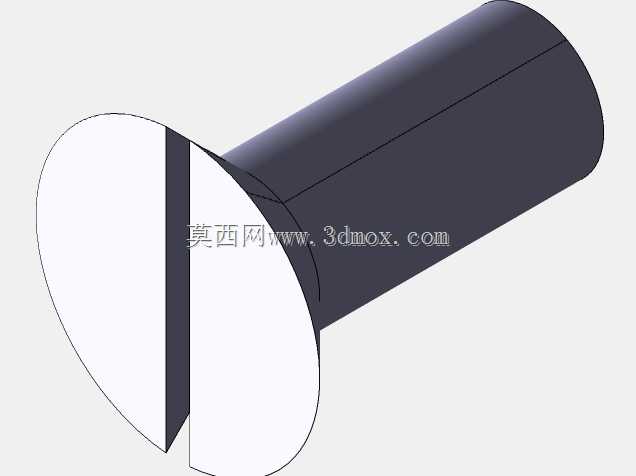

　　在设备检修、工装调平、小型构件顶升这类现场作业场景里，这类带法兰端的螺旋顶升构件是很常用的传力部件，和常规冲压底座的螺旋千斤顶不同，它的法兰连接端可以直接通过螺栓固定在工装台面或者设备基座上，不需要额外做底座定位，避免顶升过程中出现底座滑移的风险。从结构设计来看，整体采用锥段过渡的外形，靠近法兰端的大直径段是主要的承力筒体，内部为空心结构，在保证轴向抗压强度的前提下尽可能降低构件自重，避免实心结构带来的材料浪费与额外负载；锥段平滑过渡到小直径的螺杆配合端，内部的内螺纹与顶升螺杆配合，通过螺纹副的旋合实现顶升行程的调整，螺纹配合段的长度经过校核，保证全行程伸出时螺纹啮合牙数满足承重要求，不会出现滑牙脱开的风险。

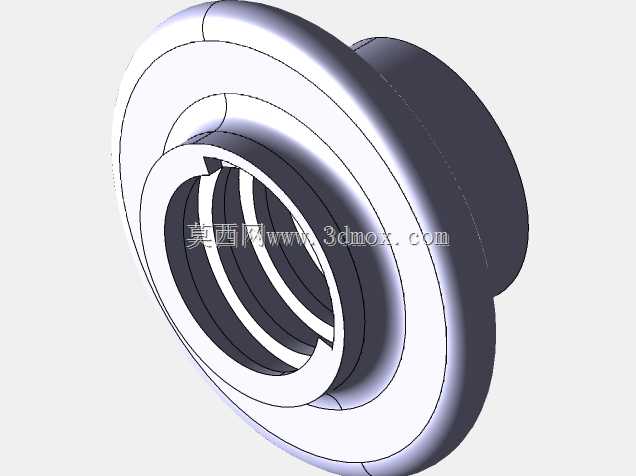

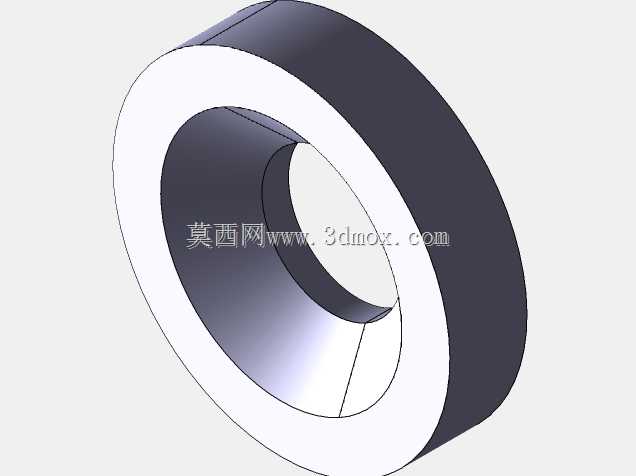

　　法兰端的止口设计是安装定位的关键，止口外径与安装基座的定位孔采用小间隙配合，安装时可以快速完成同轴定位，法兰上的螺栓孔均匀分布，拧紧螺栓后可以保证整个构件与安装面完全贴合，不会出现偏载导致的局部应力集中。实际应用中，这类构件常被集成在专用工装夹具、生产线工位顶升机构里，不像通用千斤顶需要频繁移动，固定安装后可以长期承担工位的顶升支撑任务，比如焊接工装的工件高度调整、装配线的部件对位顶升，都可以用到这类结构。设计时需要重点关注几个边界：首先是安装边界，法兰的外径、止口尺寸、螺栓孔分布圆直径必须和安装基座的预留尺寸匹配，否则无法完成固定；其次是行程边界，内部螺纹段的有效长度决定了最大顶升行程，设计时要预留足够的安全啮合长度，

　　避免螺杆伸出过长导致失稳；还有承重边界，锥段的壁厚、螺纹的牙型强度都要根据额定顶升载荷做校核，空心筒体的内径不能过大，否则会降低筒体的抗失稳能力，尤其是在偏载工况下，锥段的过渡圆角要做足够大的圆弧处理，避免应力集中导致的疲劳断裂。和液压顶升构件相比，这类螺旋结构的顶升构件没有密封件、液压油的维护需求，在多粉尘、有切削液的车间环境里可靠性更高，不会出现泄漏失压的问题，调整到位后可以长时间保持位置精度，不会因为负载变化出现高度漂移，很适合对支撑位置精度有要求的工装场景。外形上的锥段设计除了提升结构强度，也能避免安装时与周边的管线、工装构件发生干涉，小直径端的外圆可以做导向配合，和上方的顶升托盘导向孔配合，保证顶升过程中托盘不会出现横向偏移。
