带法兰边中空螺旋支柱结构设计

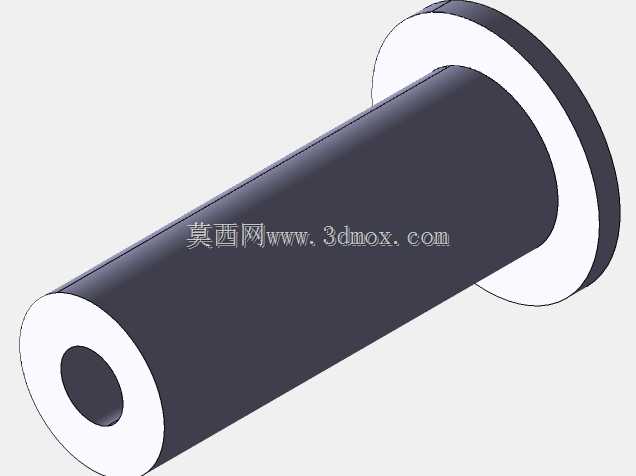

　　这款带法兰边的中空螺旋支柱，是传感检测类设备里常用的支撑导向构件，日常在位移传感、压力传感的装配场景中出镜率很高，不少接触式检测模组的探针导向、感应元件的固定支撑都会用到这类结构。从实际使用场景来看，这类构件常被安装在检测工位的安装基板上，一端通过法兰盘面完成定位锁附，中空的内孔可以走信号线或者容纳弹性复位件，柱身的螺旋结构既可以配合调节螺母实现安装高度的微调，也能在部分场景下作为螺旋导向的轨道，让配套的滑动件沿着柱身完成定行程的往复动作。设计这款结构的时候，首先要考虑的是安装边界的适配：法兰盘的直径要匹配安装工位的预留孔位，法兰厚度需要满足锁附螺丝后的承压要求，避免长期受侧向力后法兰根部出现应力断裂；

　　柱身的外径要和配套的滑动衬套内径做公差配合，通常选间隙配合的公差带，保证滑动顺畅不会出现卡滞，中空内孔的直径要兼顾走线空间和柱身的结构强度，不能为了走大直径线缆把内孔做的过大，导致柱身壁厚不足，受径向载荷时出现弯折变形。柱身的螺旋齿形参数也需要结合使用场景调整，如果是用来做高度微调的场景，螺旋升角要选小一些，配合细牙螺纹的参数，保证调节精度，同时具备一定的自锁能力，调整到位后不会因为设备振动出现位置偏移；如果是作为螺旋导向使用，就要匹配配套滑块的齿形参数，控制螺旋升角在合理范围，保证滑动件的动作行程符合检测要求。另外法兰和柱身的衔接位置要做圆角过渡，避免机加工或者热处理的时候出现应力集中，这个位置是整个构件受力最复杂的区域，

　　既要承受法兰锁附带来的轴向压紧力，也要承受柱身传递的径向载荷，圆角过渡能大幅提升构件的疲劳寿命。实际装配的时候，法兰盘的端面要和柱身轴线保证足够的垂直度，不然安装后柱身会出现倾斜，导致配套的滑动件动作卡滞，甚至磨损传感元件的探针，影响检测精度。柱身的表面粗糙度也要控制在合理范围，如果是和衬套配合的滑动面，粗糙度不能太高，不然会加剧衬套的磨损，缩短维护周期，也不需要做过高的镜面处理，兼顾加工成本和使用需求即可。这类中空螺旋支柱相比实心支柱，重量更轻，内孔可以集成走线或者内置弹性件，能让整个传感模组的结构更紧凑，减少额外的走线支架或者复位件安装空间，在小型化的检测设备里优势非常明显。设计建模的时候要重点校验几个关键尺寸：法兰盘的安装孔中心距要和安装基板的孔位完全匹配，柱身的长度要满足检测行程的极限位置要求，中空内孔的同轴度要控制在形位公差范围内，避免内孔偏斜导致内置的复位弹簧出现偏磨，影响复位精度。
