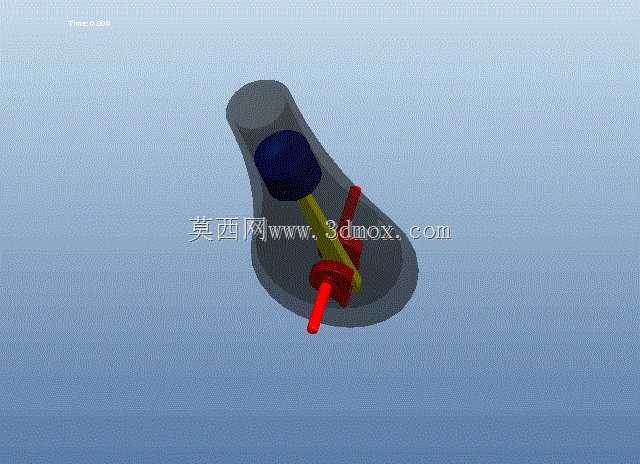

单缸发动机活塞曲柄连杆运动结构展示

　　这套结构模型还原了单缸内燃动力核心的运动传递逻辑，是往复式动力设备最基础的结构单元，广泛应用于小型通用动力、摩托动力、小型农机动力以及教学演示场景中。在实际工程应用里，这类单缸曲柄连杆活塞结构是所有往复式内燃机的结构原型，小到便携发电机组、园林割草机动力，大到重型柴油机的单缸模块，都遵循这套核心运动逻辑。模型完整呈现了活塞在气缸内的往复直线运动，通过曲柄连杆机构转化为曲轴旋转运动的完整过程，各运动副之间的配合间隙、运动行程都按照实际工程比例还原，能直观展现奥托循环中动力传递的核心路径。从设计思路来看，这套结构优先保证运动干涉的完全规避，活塞销与连杆小头的配合、连杆大头与曲柄销的配合都预留了合理的转动间隙，

　　曲柄的偏心距严格对应活塞的设计行程，确保往复运动的上下止点位置符合动力输出的设计要求。外形结构上，活塞采用圆柱筒式设计，侧面预留活塞环安装位，可对应实际产品中的气环、油环安装结构；连杆采用工字型截面设计，在保证结构强度的同时尽可能降低往复运动惯量，曲柄部分集成了平衡重结构，用于抵消活塞往复运动产生的一阶惯性力，降低整机运行振动。安装边界层面，这套核心结构需要匹配对应的气缸套、曲轴箱腔体进行装配，曲轴两端的支撑轴颈需要对应轴承座的安装尺寸，活塞外径与气缸内壁保持设计要求的配合间隙，确保运动过程中无卡滞、无漏气。在结构设计验证环节，这类运动模型可以帮助设计人员快速校验运动行程、部件干涉、受力传递路径是否合理，

　　提前排查曲柄转角与活塞位置的对应关系是否符合配气相位、点火正时的设计要求，避免后续开模或样机试制阶段出现结构匹配问题。对于教学场景而言，这套模型可以直观展示四冲程发动机动力转换的核心过程，让学习者清晰理解往复直线运动到旋转运动的转换逻辑，理解各部件在动力传递过程中的受力状态与功能作用。在小型通用动力设备的研发过程中，这类核心结构的运动仿真是前期设计的必要环节，通过调整曲柄偏心距、连杆长度、活塞直径等参数，可以匹配不同排量、不同功率输出的设计需求，平衡动力输出平顺性与结构紧凑性之间的关系。
