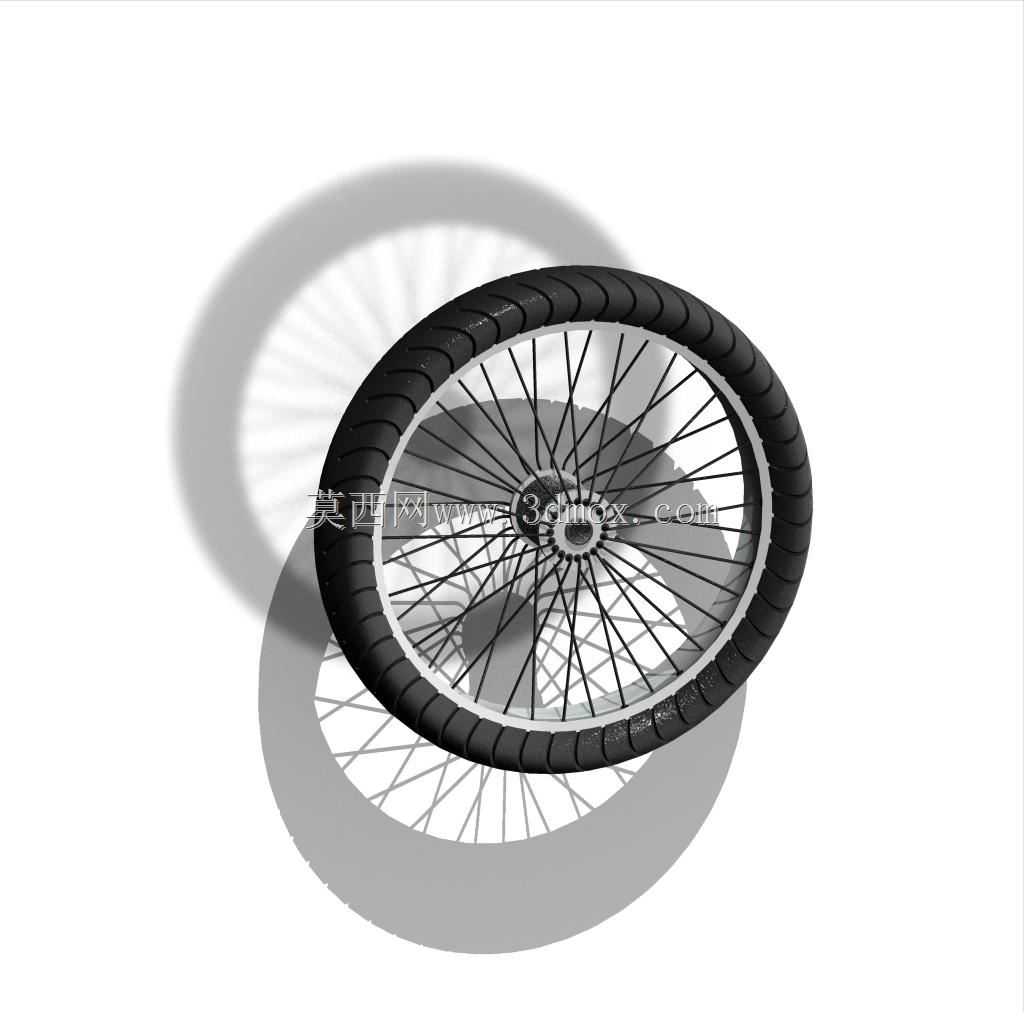

辐条式自行车二轮车轮结构三维建模

　　日常通勤、运动骑行类两轮代步设备的行走轮组，是直接接触地面、承载整车与骑乘人员载荷、传递驱动力与制动力的核心部件，这套辐条式二轮车轮的建模，完全围绕两轮代步设备的实际使用工况展开设计。从实际应用场景来看，这类轮组广泛适配普通城市通勤自行车、入门级运动山地车、民用代步电动车的行走端，需要同时满足铺装路面的低滚阻需求、非铺装路面的小幅冲击缓冲需求，以及日常使用中的径向、侧向载荷耐受要求。设计过程中首先明确了轮组的安装边界：轮毂中心的轴孔尺寸匹配常规民用两轮车的快拆轴与实心轴安装规格，轮组整体外径适配26英寸规格的外胎安装需求，轮辋的卡槽尺寸完全匹配常规 clincher 结构外胎与内胎的装配公差，安装时无需额外修改车架前叉、

　　后叉的开档尺寸即可直接适配。结构设计上采用了等径钢丝辐条的交叉编法，每根辐条的端头分别与轮毂法兰盘、轮辋的辐条孔做对应配合，通过调整辐条张力可以实现轮组的径向跳动、端面偏摆校准，相比一体轮结构，这种辐条式设计在同等重量下具备更好的冲击韧性，遇到路面凸起带来的瞬时冲击时，辐条可以通过微小的弹性形变分散载荷，避免轮辋直接出现塑性变形。外胎部分的建模还原了常规民用轮胎的胎面花纹结构，胎面的浅沟槽设计兼顾了干燥路面的抓地力与雨天的排水性能，胎侧的厚度参数参考实际轮胎的帘布层分布做了等比例还原，装配时可以通过胎圈与轮辋卡槽的过盈配合实现密封，满足充气内胎的承压需求。建模过程中对轮组的各部件配合公差做了对应还原，比如辐条帽与轮辋孔的间隙、

　　轮毂轴承位的配合尺寸、轮胎与轮辋的装配过盈量，都参考实际量产部件的公差标准设置，既可以用于结构设计阶段的轮组干涉校验，也可以用于骑行设备的虚拟装配验证、运动仿真分析，帮助设计人员提前校核轮组与车架、刹车系统、传动系统的装配匹配性，避免实际打样阶段出现安装干涉、强度不足的问题。
