巴哈赛车悬架用一体式转向节结构设计

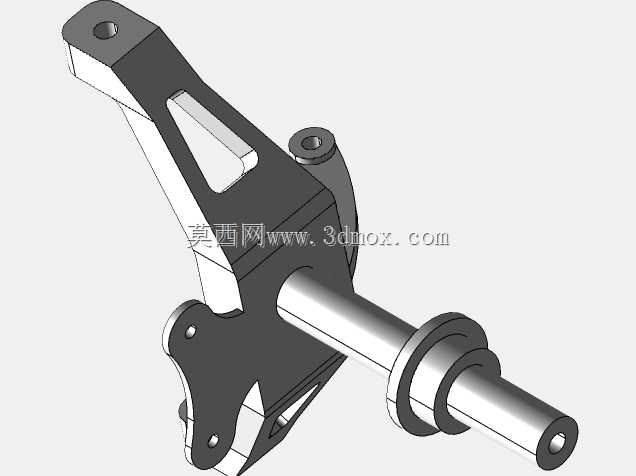

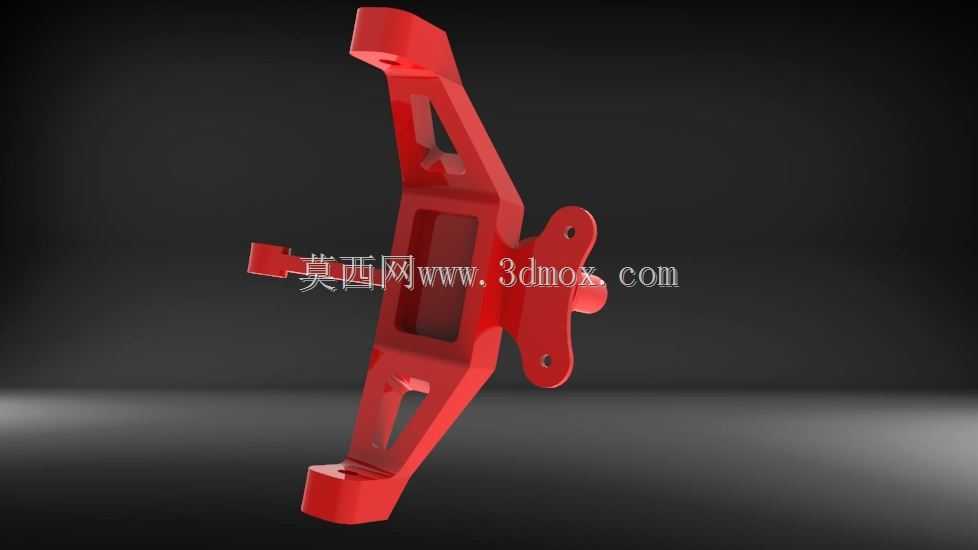

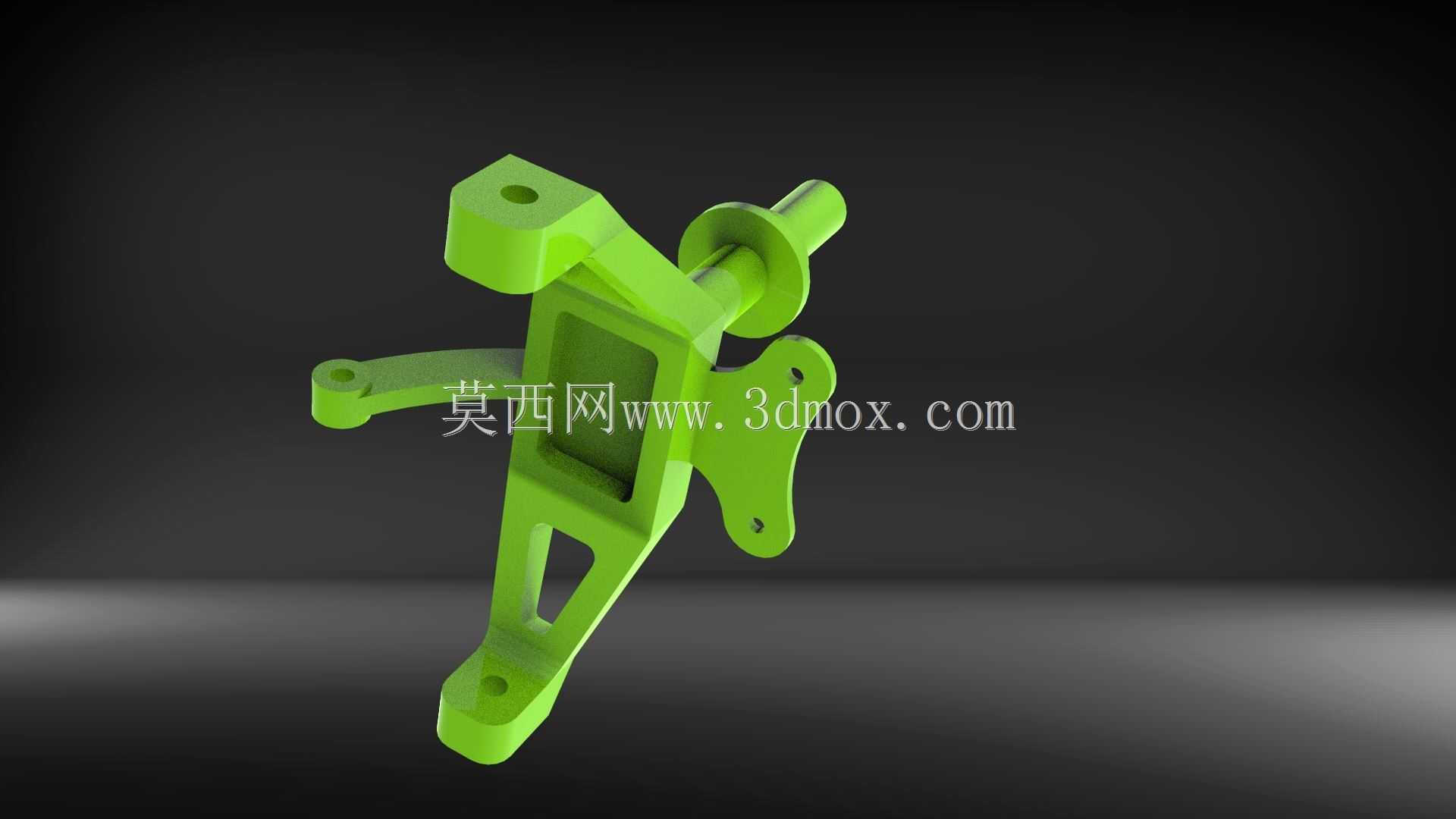

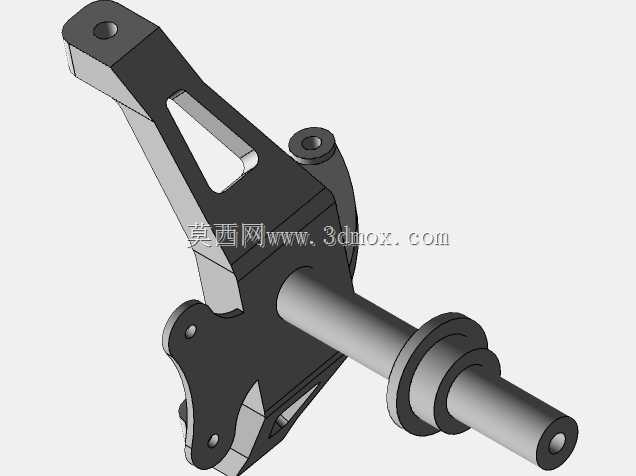

　　这款转向节是面向巴哈越野赛事悬架系统开发的核心承载构件，在整车行驶过程中承担着多重载荷传递与动作执行的作用。日常越野工况下，它既要承接悬架摆臂传递来的路面冲击载荷，又要配合转向拉杆完成车轮的转向动作，同时还要为制动卡钳、轮毂轴承单元提供可靠的安装定位基准，是连接行走系统与悬架转向系统的关键枢纽。从结构设计逻辑来看，整体采用了一体式镂空铸钢构型思路，主体承力臂做了变截面处理，在主销安装孔、摆臂连接耳片这些应力集中区域，特意加厚了实体壁厚，同时在非承力的腹板区域开设了三角形减重孔，兼顾结构强度与轻量化需求，毕竟巴哈赛车对簧下质量的敏感度极高，每降低一公斤簧下重量，对整车操控响应性的提升都十分明显。安装边界方面，

　　三个摆臂连接孔的位置度公差控制在0.05mm以内，能够适配双横臂独立悬架的安装硬点，主销内倾、后倾的角度预留完全符合巴哈赛车的调校设定，转向拉杆连接耳的位置避开了悬架跳动的运动干涉区间，保证车轮在全行程跳动过程中转向动作不会出现卡滞。转向节上的制动卡钳安装面采用了整体铣平的工艺基准，两个安装孔的同轴度、端面跳动量都满足竞技级制动卡钳的安装要求，避免制动过程中出现抖动偏磨的问题。实际装车验证过程中，这款转向节能够承受飞坡落地时超过3倍整车重量的冲击载荷，长距离颠簸路面行驶后没有出现连接孔变形、承力臂开裂的问题，转向动作的线性度表现良好，没有出现虚位旷量。结构上特意将轮毂轴承的安装座做了加长处理，提升了轴承的支撑跨度，

　　在侧向过弯时能够更好地抵消车轮受到的侧向力，减少轴承的偏磨损耗，延长行走系统的维护周期。耳片位置的圆角过渡处理也充分考虑了应力释放的需求，避免交变载荷作用下出现应力疲劳裂纹，整体构型完全适配巴哈赛事的恶劣使用场景，既满足了竞技状态下的强度可靠性要求，又通过结构优化控制了自身重量，不会给悬架系统带来额外的负载负担。
