汽车内饰用U型塑料包覆防护构件

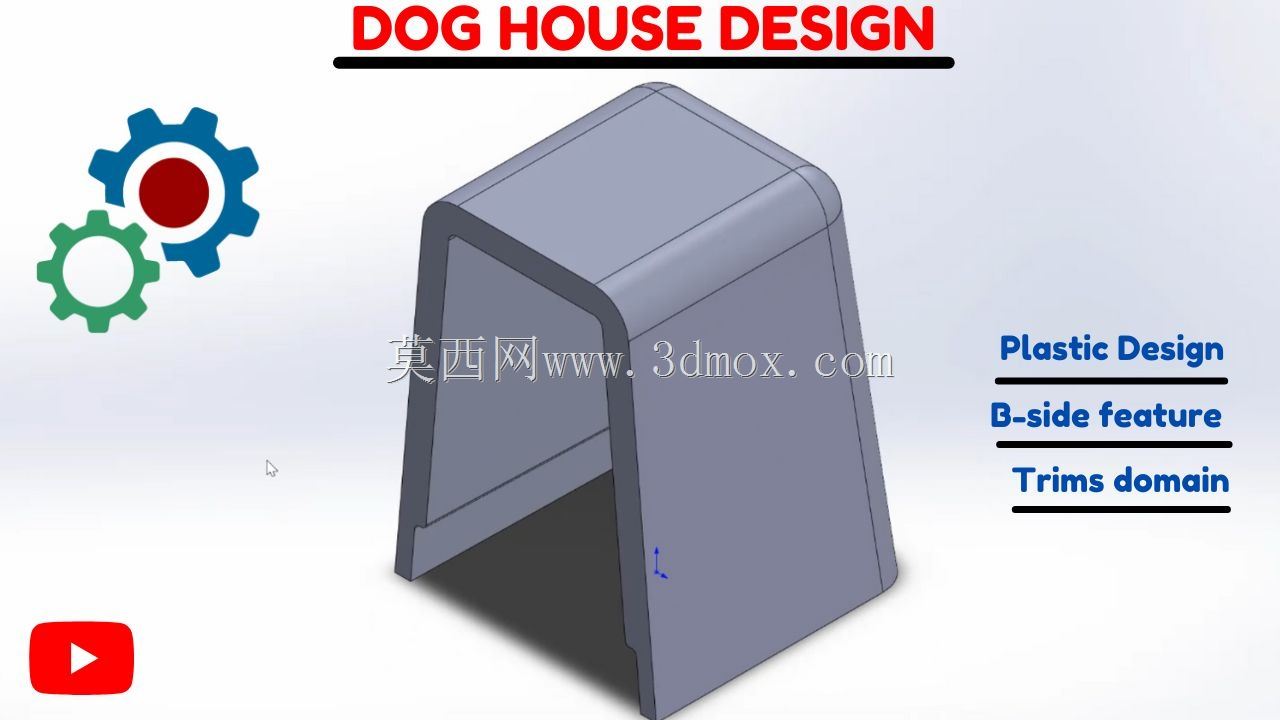

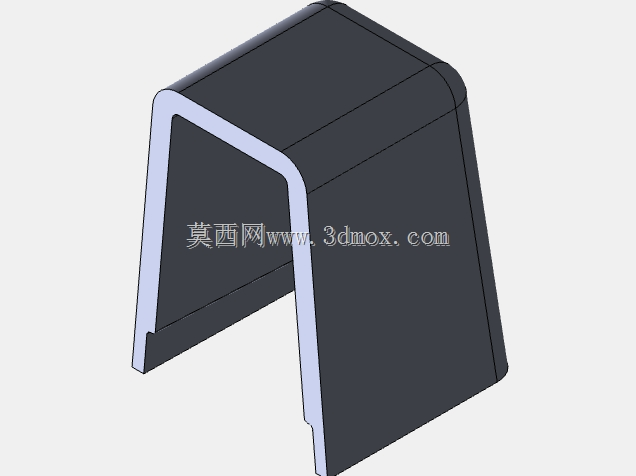

　　该U型包覆构件主要应用于汽车内饰线束、钣金锐边的包覆防护场景，在整车内饰装配环节，这类构件常被布置在仪表台内部走线区、座椅下方钣金搭接位、车门内饰板与金属车门内板的衔接区域，用来隔绝金属锐边对线束绝缘层的磨损，同时填补内饰件与钣金之间的装配间隙，避免行车过程中内饰件与金属结构碰撞产生异响。从结构功能来看，构件整体采用一体弯折成型的U型截面设计，开口侧的两个边缘做了向内收的限位卡边，安装时可以直接卡接在对应厚度的钣金边缘或者线束排外侧，不需要额外设置卡扣或者粘接层，依靠塑料自身的弹性形变就能实现可靠固定，装配效率比传统的缠绕式防护胶带高40%以上，后期维修拆解时也不会残留胶渍，可重复拆装使用。

　　设计阶段首先确定了卡接的适配厚度范围，针对汽车内饰常用的0.8mm到1.5mm厚度的冷轧钢板，U型槽的内部净宽设置为1.6mm，槽深根据防护区域的钣金边缘宽度做了适配，常规版本槽深为25mm，能够完全覆盖常见的钣金翻边高度，避免锐边外露。构件的外边缘全部做了R2的圆角过渡，一方面是避免安装时划伤装配工人的手部，另一方面也防止构件自身的锐边磨损相邻的内饰表皮或者线束。弯折处的壁厚做了渐变处理，弯折内角位置壁厚比外侧壁厚薄0.2mm，避免注塑成型时弯折位置出现缩痕，同时保证弯折处的弹性适中，卡接时不会因为硬度过高导致卡接困难，也不会因为硬度过低导致卡接后容易脱落。

　　材料选用改性PP塑料，添加了15%的滑石粉填充，既保证了构件的刚性，又具备足够的韧性，在-40℃到85℃的整车工作温度范围内不会出现脆裂或者软化变形的情况，同时材料具备一定的阻燃性能，满足汽车内饰件的阻燃要求。从安装边界来看，构件的外轮廓宽度为32mm，安装时不需要在周边预留过大的操作空间，在狭窄的仪表台内部走线区域也能顺利完成卡接，构件的外表面做了哑光蚀纹处理，即使在部分可见的内饰缝隙位置，也不会因为反光影响内饰的整体视觉效果。这类构件除了汽车内饰场景外，也可以用在电器设备内部的钣金锐边防护、家具金属框架的边角包覆等场景，只需要根据对应的卡接厚度调整U型槽的内部尺寸即可，结构本身具备很强的通用性。

　　建模过程中需要重点关注弯折位置的壁厚过渡，以及卡接边的拔模角度，卡接边的拔模角度设置为1.5度，既方便注塑脱模，又能保证卡接后有足够的抱紧力，不会因为车辆行驶中的振动出现松脱。同时构件的所有棱角都做了倒钝处理，避免应力集中，提升构件的抗疲劳性能，在长期的振动工况下不会出现开裂的情况。
