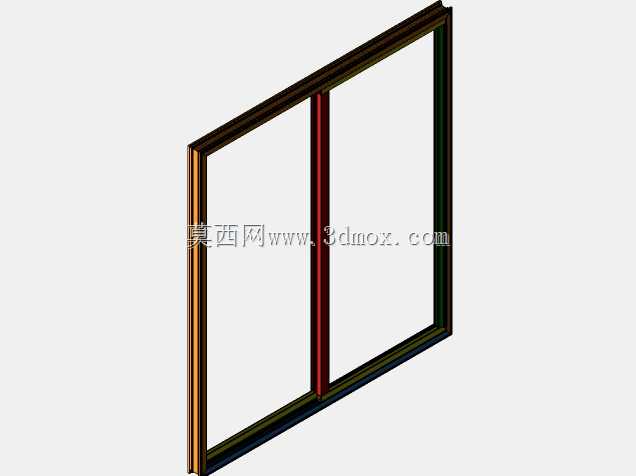

铝合金推拉式双扇窗结构设计方案

　　这款推拉窗结构在民用住宅、商用办公空间、工业配套辅房的围护场景中应用十分广泛，作为建筑外围护结构的核心组成部件，它同时承担着空间分隔、采光通风、隔音隔热、密封挡尘的多重作用，相比平开窗结构，它的开启扇沿框体轨道水平滑移，开启过程不会占用室内外的竖向空间，对于窗台外侧有管线、护栏或者室内临窗布置家具的场景适配性更强。从结构设计逻辑来看，这款窗体采用多腔铝合金型材作为主框架基材，型材截面经过优化设计，外侧设置等压排水腔，配合密封胶条的搭接结构，能够在风压作用下形成稳定的等压腔，避免雨水在风压作用下渗入室内，框体的拼接位置采用45度角码注胶连接工艺，相比传统的直角拼接，整体框架的抗扭刚度更高，在大尺寸窗洞安装时不容易出现型材拼接错位、

　　密封失效的问题。双扇滑动的结构设计中，中间的竖向中梃与两侧边框的轨道槽位做了同心度匹配设计，扇体配套的滑轮组件采用内嵌式安装，滑轮的承重支点与扇体重心处于同一垂直线上，扇体推拉过程中不会出现偏摆、卡滞的问题，长期使用也不容易出现扇体下坠、轨道磨损不均的情况。在安装边界的尺寸设计上，这款窗体的外框安装预留间隙控制在每侧5毫米范围内，适配常规的墙体洞口抹灰完成面尺寸，框体与墙体之间的填充间隙可以采用发泡胶填充后打密封胶处理，不需要额外做副框结构就能满足常规建筑的安装要求，扇体的搭接量设计为8毫米，既能够保证密封胶条的有效压缩量，又不会因为搭接量过大导致推拉阻力上升。从功能特性来看，这款窗体的铝型材表面可以做阳极氧化、

　　粉末喷涂等多种表面处理，适配不同建筑外立面的装饰风格，滑动扇的锁点设置在扇体侧边与中梃的配合位置，关闭状态下能够实现多点锁闭，提升整窗的抗风压性能与密封性能，轨道位置设置有防尘毛条，能够减少室外灰尘进入轨道槽内，降低日常维护的清理频次，对于需要频繁开启通风的厨房、阳台、车间辅助办公区域，这种结构的窗体使用寿命更长，维护成本更低。在建模过程中，型材的截面特征全部采用参数化草图绘制，不同位置的型材可以通过调整截面参数快速适配不同尺寸的窗洞需求，扇体与框体的配合间隙按照实际装配公差预留，能够直接导出工程图用于型材开模、下料加工，不需要二次调整配合尺寸。
