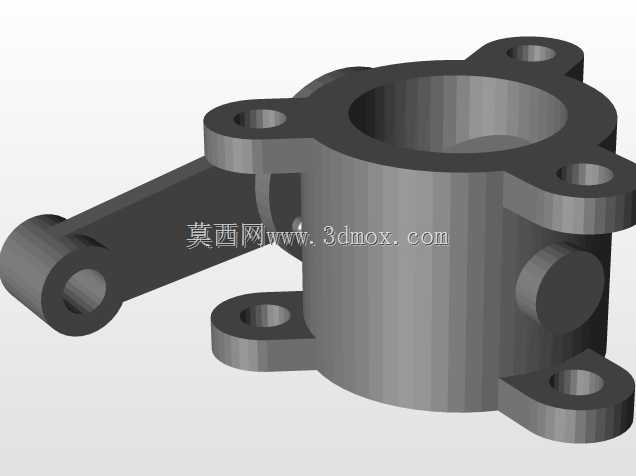

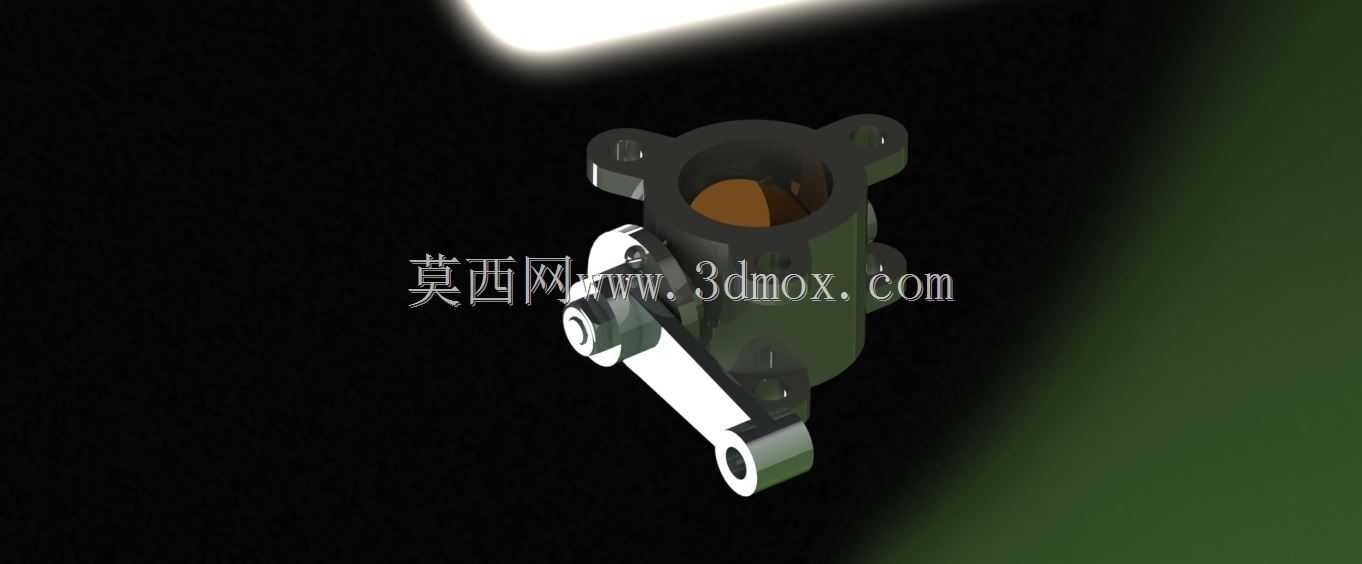

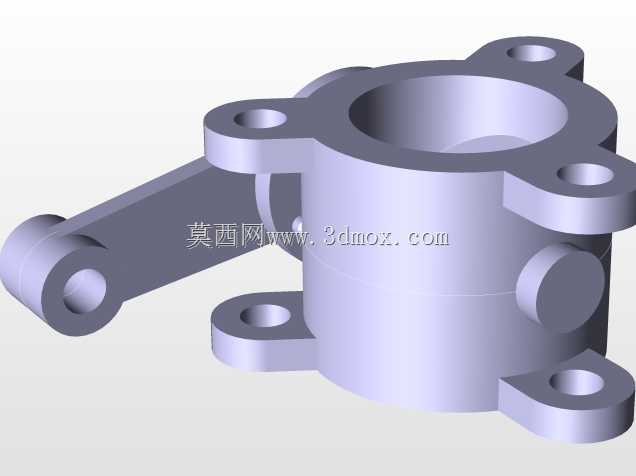

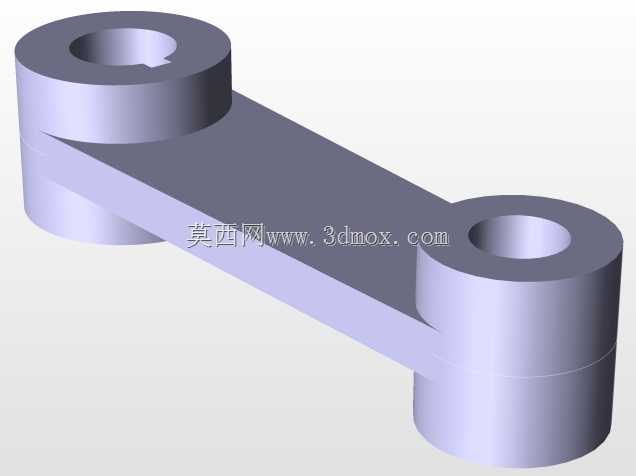

在工业流体输送管路系统中,这类带摇臂驱动结构的蝶阀总成,常被应用在中低压工况的流体通断、流量调节环节,常见于给排水管网、化工介质输送管线、暖通循环水系统以及小型设备的流体回路中,相比同通径的闸阀、截止阀,它的结构长度更短,安装占用空间更小,启闭过程的动作行程更短,能快速完成管路通断操作。从结构设计逻辑来看,该蝶阀采用偏心式密封结构设计,阀板在启闭过程中可以快速脱离密封面,减少密封副之间的摩擦磨损,延长密封件的使用寿命,阀轴与驱动摇臂采用扁方加销轴的连接方式,既可以传递启闭扭矩,也能避免长期动作过程中出现连接打滑的问题,阀体两侧的带孔安装耳是为了适配法兰对接安装,安装孔的位置度公差控制在0.1mm以内,
保证与管路法兰对接时不会出现错位偏载。设计过程中首先要确认的是通径对应的流道尺寸,该结构的流道为直通式设计,介质流经时的流阻更小,不会在阀腔内形成过多的介质滞留,对于含有少量颗粒杂质的流体工况也有较好的适应性。驱动摇臂的力臂长度经过扭矩匹配计算,在额定工作压力下,手动操作时的作用力控制在普通人可轻松操作的范围内,不需要额外加装大尺寸助力手柄。阀体的外部加强筋布局沿着介质压力的受力方向分布,在保证整体结构强度满足1.6MPa公称压力要求的前提下,尽可能减少阀体的壁厚,降低整体重量。安装边界上,该蝶阀的端面到摇臂最远点的外伸尺寸经过核算,在密集排布的管路上安装时,不会和相邻的管路、支架产生运动干涉,
摇臂的转动行程范围内预留了足够的操作空间,不需要额外拆解周边部件就能完成启闭操作。阀轴位置设置了多层密封结构,从内到外依次是介质密封、防尘密封,既可以防止管路内的介质顺着阀轴向外泄漏,也能阻挡外部环境中的粉尘、水汽进入阀轴转动副,避免长期使用出现阀轴卡涩的问题。在三维建模过程中,所有配合面的公差都按照实际装配要求进行了预留,转动副位置保留了合理的配合间隙,既不会因为间隙过大出现启闭晃动,也不会因为间隙过小导致装配后动作卡滞,密封件的安装槽尺寸完全适配标准密封圈规格,后期维护更换时可以直接采购标准件替换,不需要单独定制加工。
