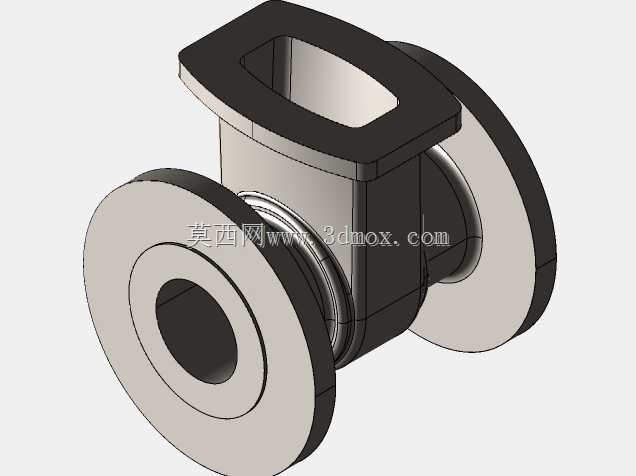

工业管路用闸阀结构设计建模

　　闸阀作为管路流体截断类核心部件，广泛应用在市政给排水、石化输运、火电汽水回路、冶金工艺管线等场景中，核心作用是通过闸板的升降动作实现管路通路的全开或全关，正常工况下不做节流使用，避免闸板受介质长期冲蚀出现密封面磨损泄漏。本次建模围绕明杆楔式单闸板闸阀展开，设计阶段首先匹配公称通径与公称压力的适配边界，确定阀体进出口端的连接尺寸，若采用法兰连接则严格对齐对应压力等级的法兰密封面、螺栓孔分布圆直径与孔数，若为对焊连接则预留与工艺管线一致的焊接坡口尺寸，确保现场安装时无需二次修整即可完成对接。建模过程中优先梳理内部零件的装配逻辑：阀杆与闸板采用T型槽连接，保证阀杆升降过程中闸板可沿阀体内侧导向槽做垂直运动，避免启闭过程中闸板出现偏摆卡涩；

　　阀盖与阀体的中法兰位置预留密封垫片安装槽，根据介质温度与腐蚀属性匹配密封件的选型空间，同时在阀盖上部设置填料函结构，预留填料压盖的调节行程，确保阀杆往复运动时可通过压紧填料实现动密封，防止介质沿阀杆间隙外漏。设计时同步考虑安装边界限制，明确手轮操作的最小空间半径，避免现场管线排布过密导致手轮无法完成全行程启闭操作；针对楔式密封结构，建模时严格控制闸板两个密封面的楔角角度，与阀座密封面的角度公差控制在合理范围内，保证关闭状态下闸板可借助介质压力实现自紧密封，低压工况下也能达到可靠的密封效果。结构设计阶段还兼顾了零件的加工工艺性，阀体流道部分做圆弧过渡处理，减少介质流动的局部阻力损失，同时避免流道直角位置出现介质沉积；

　　阀杆梯形螺纹的参数匹配手轮操作力矩，确保单人操作即可完成额定压力下的启闭动作，无需额外加力杆造成阀杆过载变形。整体建模过程中所有配合面均预留合理的装配间隙，运动部件无干涉，可直接用于工程出图、虚拟装配验证以及后续的工况仿真分析，为闸阀的生产制造、现场安装调试提供准确的三维数据支撑。
