带手动操控结构的巴特弗利阀结构设计

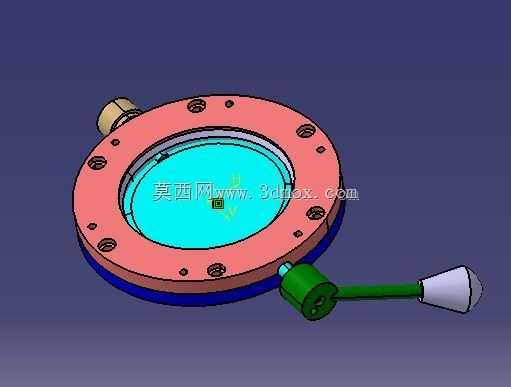

　　这款蝶阀结构采用法兰式连接主体设计，整体围绕平板类设备配套的流体通断控制需求搭建，日常可嵌入小型流体管路、实验台气路或便携设备的介质通路中，承担通路启闭、流量微调的核心作用。从结构布局来看，圆形法兰主体作为安装基座，沿周向均匀布置螺栓过孔，安装时可直接与对接管路的法兰端面贴合，通过标准紧固件完成锁紧，法兰端面预留的密封槽可适配不同厚度的密封垫片，保证对接位置的介质密封性能，避免工作过程中出现渗漏问题。阀板采用圆形薄板式结构，与管路通径尺寸匹配，转动时可完全贴合阀体内壁的密封面，关闭状态下可实现通路的完全截断，开启过程中阀板随阀杆转动角度变化，可线性调整通路的介质通流面积，适配不同工况下的流量调节需求。

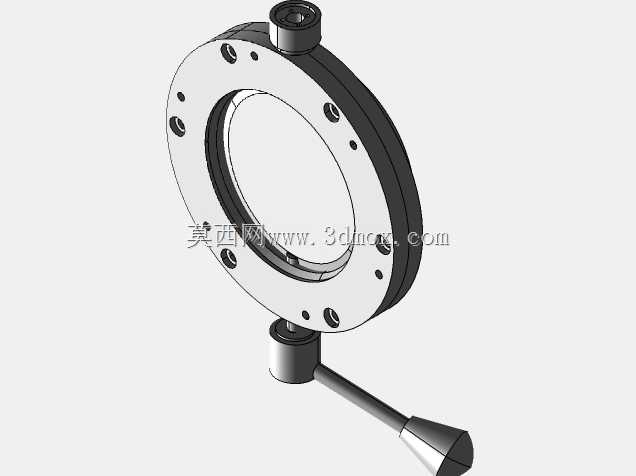

　　侧置的手动操控组件采用杠杆式手柄设计，手柄与阀杆通过刚性连接结构传递扭矩，操作人员扳动手柄即可带动阀板转动，手柄末端的锥型握持结构符合人工操作的施力习惯，转动过程中阻力均匀，无需额外辅助工具即可完成启闭操作，手柄与阀体连接位置设置限位结构，可将阀板的转动行程限制在0到90度区间，避免过度转动导致的密封面磨损或结构卡滞。设计过程中充分考虑安装边界的适配性，法兰主体的厚度、螺栓孔的分布圆直径均参照常规低压管路的安装标准设定，侧置手柄的转动行程范围内无突出干涉结构，安装时无需为操控组件预留过大的额外空间，可适配安装空间紧凑的平板类设备集成场景。密封结构采用软质密封面设计，阀板边缘与阀体内壁的密封层过盈量经过反复校核，

　　既可以保证低压工况下的密封可靠性，又不会因为过盈量过大导致操作扭矩过高，长期频繁启闭也不会出现密封面过度磨损的问题。阀杆与阀体的配合位置设置转动衬套，降低转动过程中的摩擦阻力，同时避免阀杆与阀体直接接触产生的磨屑污染管路介质，适配洁净度要求较高的流体输送场景。整体结构没有冗余的复杂构件，所有零部件均采用常规机械加工工艺即可完成生产，装配流程简单，后期维护时仅需拆解法兰连接螺栓即可更换内部密封件或阀板组件，维护成本较低，可广泛应用在小型实验设备、便携流体装置、低压供气管路等对安装空间、操作便捷性有较高要求的场景中。
