双轴并列式轴承支撑安装座结构

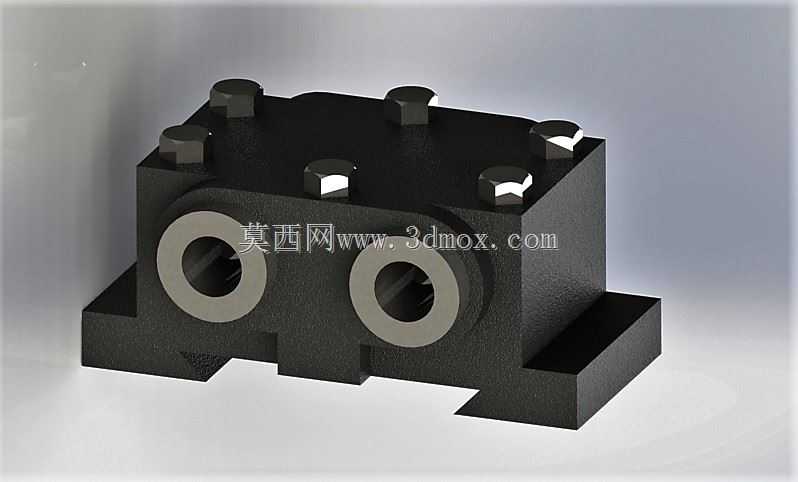

　　在精密检测、自动化传动类设备的轴系布局中，这类双轴并列的轴承支撑结构是很常见的安装载体，区别于单轴承座的独立支撑形式，它将两个平行轴的轴承安装位集成在同一个基座本体上，从根源上消除了分体安装带来的同轴度、平行度累积误差，很适合对两根传动轴的中心距公差要求严苛的传动场景，比如精密检测仪器的进给轴组、小型传动模组的动力输入端、传感器配套的转轴支撑单元都能见到这类结构的应用。从实际功能来看，这个组件的核心作用是为两根平行布置的转轴提供稳定的回转支撑，基座底部设计的带定位缺口的安装法兰，是为了匹配设备安装基板上的定位凸台，安装时不需要反复打表调整两根轴的相对位置，只要将基座卡入预设的定位位，锁紧底部安装螺栓就能保证两轴的中心距公差控制在0.

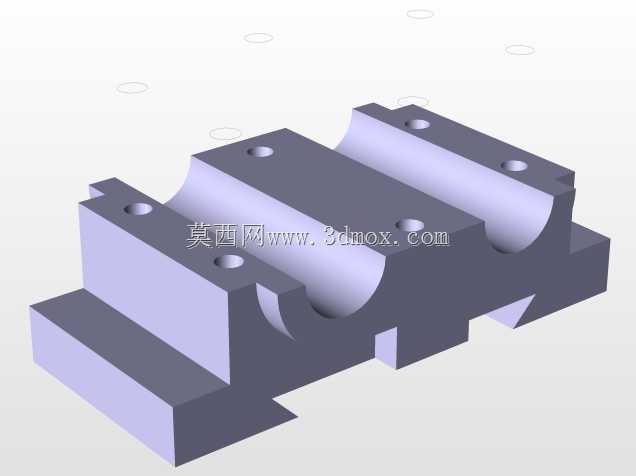

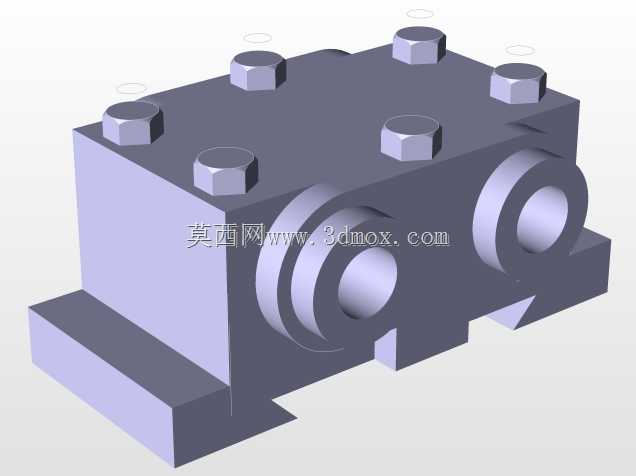

　　02mm以内，大幅缩减现场装配的调校时间。本体上的六个螺栓安装位，对应轴承端盖的压紧固定，每根轴的轴承孔采用台阶式设计，轴承装入后靠孔肩实现轴向定位，端盖通过螺栓锁紧后能限制轴承的外圈窜动，同时预留的密封槽可以加装密封圈，避免车间内的切削液、粉尘进入轴承滚道，延长支撑组件的维护周期。设计这类集成式轴承座的时候，首先要核算的是基座的刚性，因为两个轴的支撑力都作用在同一个本体上，本体的壁厚、安装脚的加强结构都要做受力校核，避免轴系运转时的振动导致基座变形，进而影响轴的回转精度；其次是两个轴承孔的加工工艺性，一次装夹完成两个孔的镗削加工，才能保证两孔的平行度、同轴度满足设计要求，不会出现轴承装入后卡滞、运转阻力过大的问题。从安装边界来看，

　　这类组件的整体外形方正，没有外凸的冗余结构，横向的安装孔距适配常规的40系列、50系列工业铝型材安装槽，也可以直接固定在钢制的设备安装板上，轴承内孔的尺寸适配常见的微型、小型传动转轴，不需要额外加装轴套就能直接配合使用，顶部的螺栓沉孔设计让端盖锁紧后螺栓头不突出本体表面，不会和周边的传动轮、走线结构产生干涉。在实际选型使用中，这类集成双轴承座比分体式单轴承座的组合更省安装空间，整体的抗振性能也更好，尤其是在有往复回转、频繁启停的传动场景下，一体式基座的固有频率更高，不容易和轴系的转动频率产生共振，能有效降低设备运行的噪音，提升转轴的回转稳定性，很多做精密检测传感器配套传动结构的工程师，都会优先选用这类集成式的双轴承支撑组件，来保证检测轴的运转精度，避免因为支撑结构的偏差导致传感器检测数据出现误差。
