对开式滑动轴承轴支撑装配结构

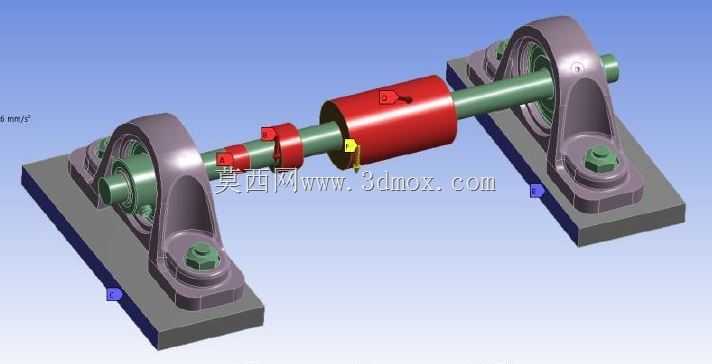

　　这套轴系支撑结构常见于中小功率传动设备的转轴承载场景，在轻工输送线、小型试验台架、教学演示传动装置中应用较多，核心作用是为旋转轴提供稳定的径向支撑，同时约束轴系的径向窜动，保证轴上零件的回转精度。从结构组成来看，整套装配包含两个对称布置的剖分式轴承座、内嵌的轴瓦衬套、轴上定位套、锁紧紧固件以及配套的安装底座，所有组件的配合公差都经过匹配设计，装配完成后无需额外调整即可直接用于轴系的模拟受力分析与运动仿真。设计过程中优先考虑了安装维护的便捷性，剖分式的轴承座结构无需从轴端逐一套装，在轴系已经预装其他零件的场景下，可以直接拆分轴承座完成支撑位的安装固定，大幅降低现场装配的工作量。轴承座底部设计有带安装孔的方形底座，

　　安装边界与底座平面完全重合，安装孔的孔距按照通用传动架的型材间距匹配，可直接固定在标准铝型材框架或者钢制安装平台上，不需要额外加工转接板。轴上的红色定位套采用台阶式结构，内孔与轴采用过渡配合，侧面的紧定螺钉可将定位套与轴完全锁死，用来限制轴上安装零件的轴向位置，避免回转过程中零件发生轴向滑移。两端轴承座的中心高保持严格一致，装配后轴的同轴度误差控制在机械传动允许的范围内，可有效降低轴回转过程中的附加弯矩，减少轴承衬套的偏磨情况。衬套与轴承座的配合采用H7/k6的过渡配合，既保证衬套不会在轴承座内发生跟转，也方便后期磨损后单独更换衬套，不需要整体更换轴承座，降低后期维护成本。整套结构的受力路径清晰，

　　轴承受的径向载荷通过衬套传递到轴承座本体，再通过底部的安装面均匀传递到安装基础上，底座的加强筋结构对应轴承承载的正下方位置，可避免重载下轴承座发生形变。在做有限元分析时，这套模型的配合面已经做了简化处理，可直接导入分析软件划分网格，不需要额外修复几何干涉，能够快速完成轴系的受力变形、模态振型等仿真计算，适合结构设计人员做方案阶段的选型参考，也可作为传动机构设计的基础模块，直接嵌套到不同的设备整体装配中，缩短重复建模的时间。
