立式带座轴承支撑固定座结构设计

项目分类:轴承座 发布时间:2022-03-28 ID:599784
  • 立式带座轴承支撑固定座结构设计
  • 立式带座轴承支撑固定座结构设计
  • 立式带座轴承支撑固定座结构设计
  • 立式带座轴承支撑固定座结构设计

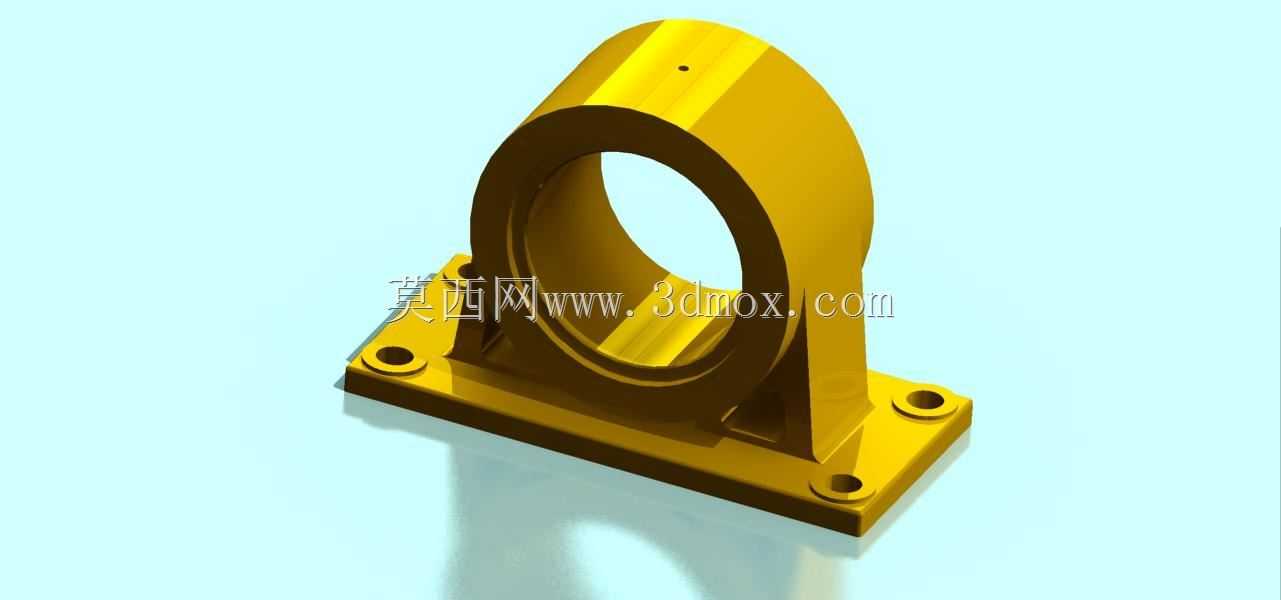

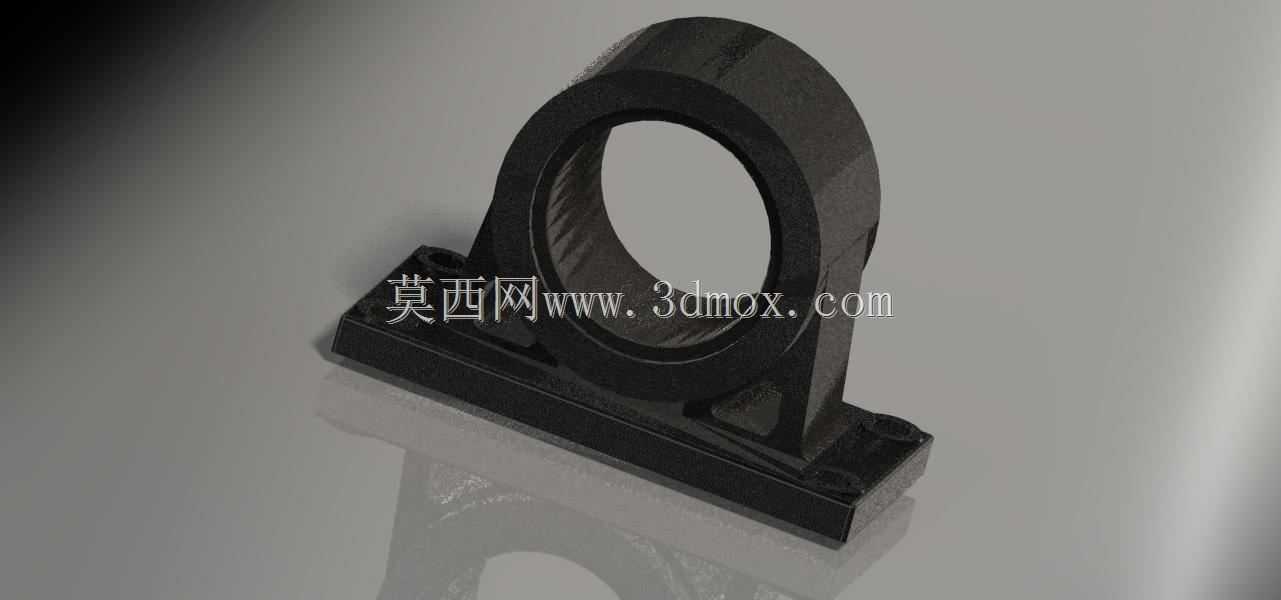

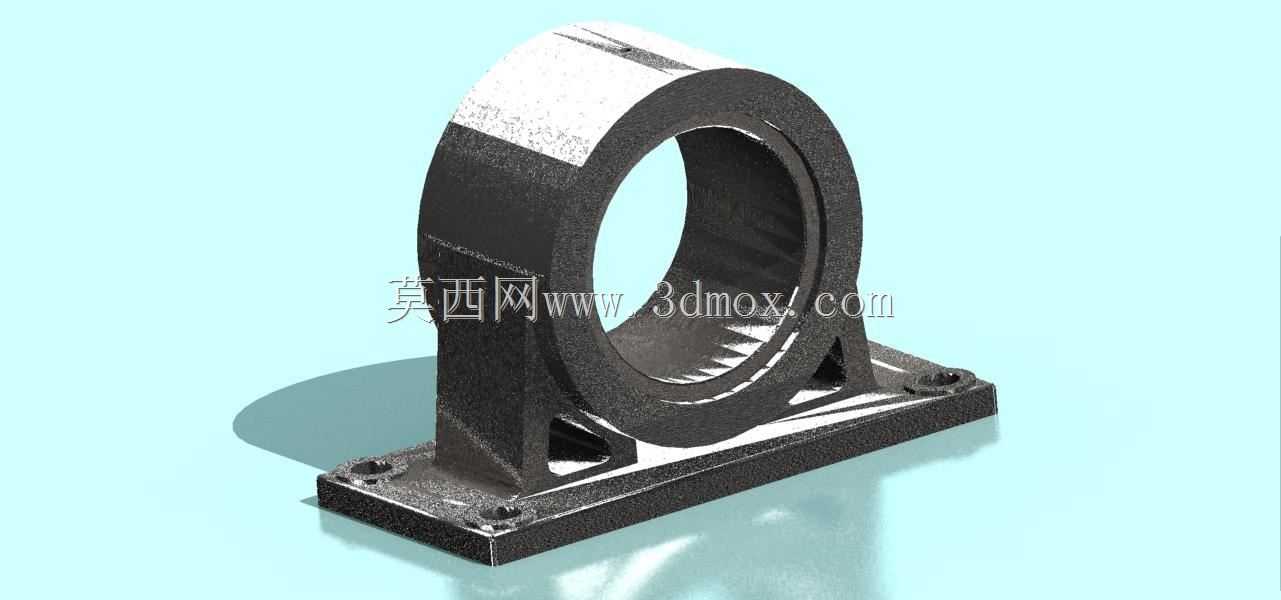

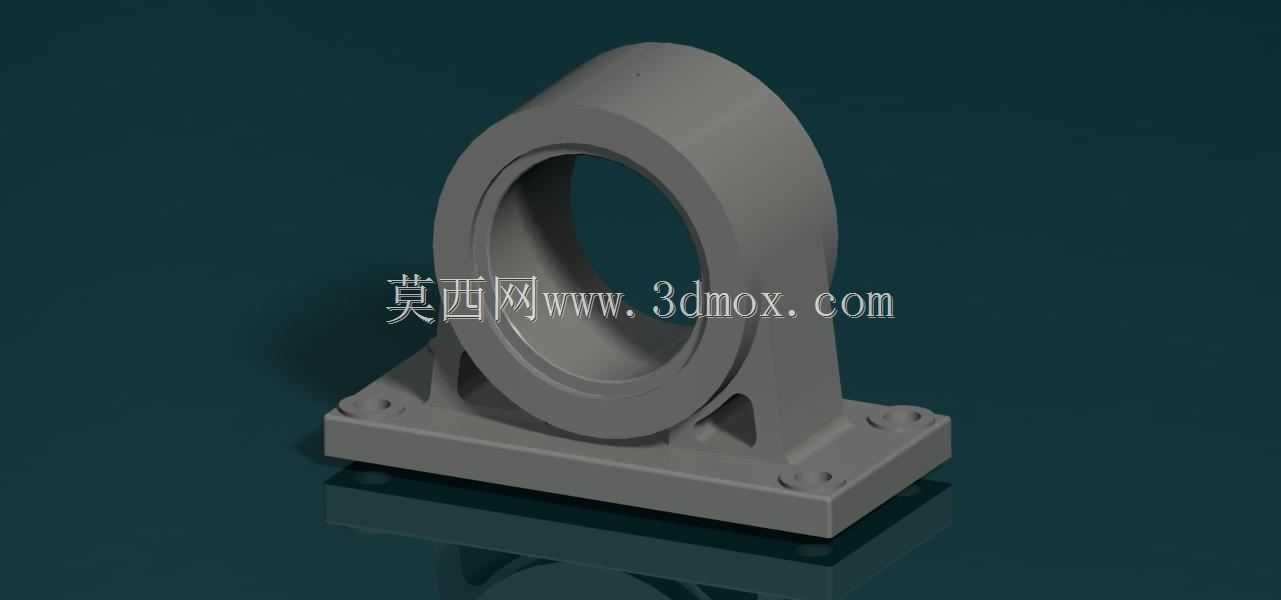

  在常规的传动系统布设场景里,这类带一体式安装底座的轴承支撑结构,主要承担旋转轴系的径向载荷承载、轴系运行轨迹约束的核心作用,常见于中小型输送线辊筒支撑、小型动力输出轴端定位、轻工设备传动组的轴承位固定环节,相比分体式轴承座,一体式铸造型的箱体结构能更好地抵消轴系运行中产生的偏载力矩,避免连接螺栓受额外剪切力出现疲劳断裂的问题。从结构设计逻辑来看,整个轴承箱采用轴承安装腔与安装底板一体化的构型,轴承容纳腔为整圆式通孔设计,内壁预留的公差带适配标准深沟球轴承或者外球面轴承的外径配合,安装腔与底板之间设置了两道对称的加强筋结构,筋板的厚度根据承载等级做了匹配设计,既不会因为筋板过厚导致整体重量冗余、铸造时出现缩孔缺陷,

  也不会因为筋板过薄在承受冲击载荷时出现筋根断裂的问题。底板部分采用矩形平板构型,四个角位置设置了沉头式安装孔,孔位的中心距按照常规安装基准做了标准化适配,沉孔深度可以完全容纳内六角螺栓的头部,避免螺栓头突出干涉其他相邻部件,底板的底面做了平面度公差要求,安装时可以和设备安装面完全贴合,不会出现虚位导致轴系对中偏差。在实际选型适配的时候,需要先确认轴承安装腔的内径尺寸与所用轴承的外径公差匹配,过盈量控制在合理区间,既保证轴承外圈不会在腔体内出现跑圈打滑的问题,也不会因为过盈量过大导致装配时轴承外圈变形、运行时出现卡滞异响。安装边界方面,整个结构的总高度要匹配轴系的中心高要求,底板的长宽尺寸要预留足够的螺栓安装操作空间,

  避免安装时扳手没有操作空间无法锁紧螺栓,轴承腔的两端可以根据使用场景选配密封端盖,防止粉尘、切削液或者其他杂物进入轴承内部,缩短轴承的使用寿命。这类一体式轴承箱的结构没有多余的冗余设计,所有的壁厚都做了均匀化处理,铸造或者3D打印制作的时候都能保证成型质量,不会出现壁厚突变导致的应力集中问题,在常规的中小型传动设备里,这种结构的支撑件安装便捷,后期维护时只需要拆开端盖就能更换轴承,不需要整体拆卸底座,能大幅降低设备运维的时间成本。针对不同的使用场景,还可以在轴承腔的外壁预留注油孔位,方便定期补充润滑脂,延长轴承的维护周期,在有腐蚀环境的使用场景下,还可以调整材质选用不锈钢或者做表面防腐处理,拓展结构的适用范围。
