柴油V6发动机曲柄轴结构设计

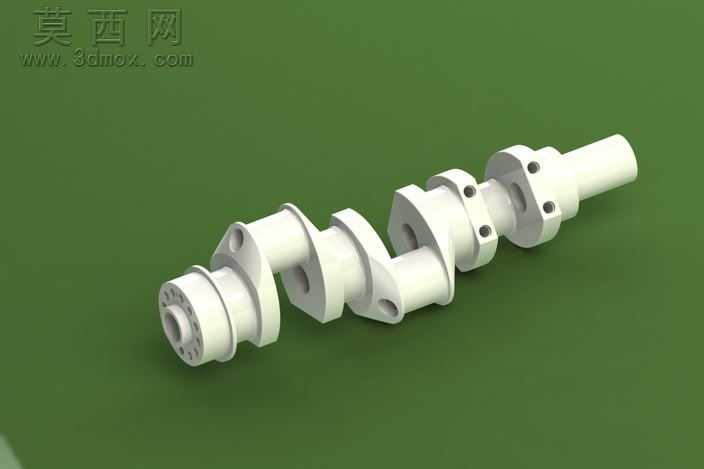

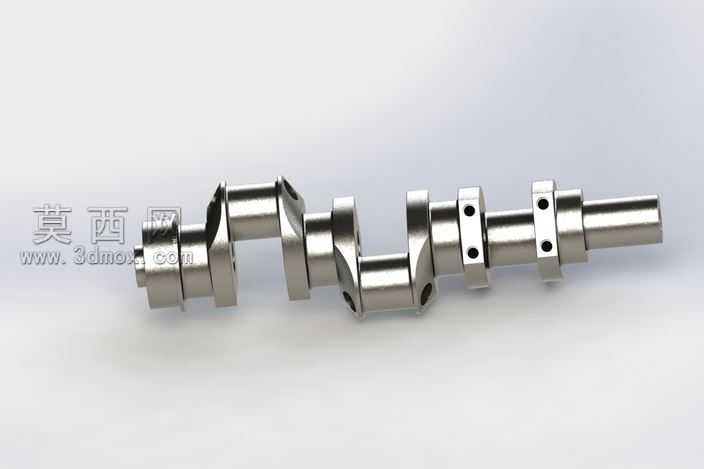

本作品为柴油V6发动机配套的曲柄轴三维建模成果，建模过程中严格遵循内燃机曲柄连杆机构的设计规范，先通过参数化草图绘制完成各主轴颈、连杆轴颈的截面轮廓定义，结合V型6缸发动机的点火间隔角确定各曲拐的空间排布角度，确保各缸做功行程的相位差符合动力输出平顺性要求。建模阶段对曲柄臂的过渡圆角做了精细化处理，通过倒圆角、曲面光顺命令消除应力集中的结构隐患，同时在轴颈部位预留了润滑油道的安装孔位，还原真实曲轴的润滑通路结构。材质渲染环节选用高强度合金结构钢的材质参数，调整金属粗糙度、反射率参数模拟锻钢曲轴的金属质感，对轴颈工作面做了高光处理区分加工面与非加工面的视觉差异。结构设计上充分考虑V6发动机的动平衡要求，在对应曲柄臂位置设置了平衡重的安装结构，可抵消曲轴高速旋转时产生的往复惯性力与离心力，降低发动机运行过程中的振动与噪音。整体模型完整还原了柴油V6发动机曲柄轴的所有结构特征，各部件的装配间隙、配合尺寸均参照行业通用设计标准设定，可用于内燃机结构教学、动力系统仿真分析以及相关零部件的研发参考，模型的曲面连续性、结构完整性均达到工业级建模标准，能够直观展现V型发动机曲轴的工作原理与结构特点。
