五缸星形航空活塞发动机结构设计

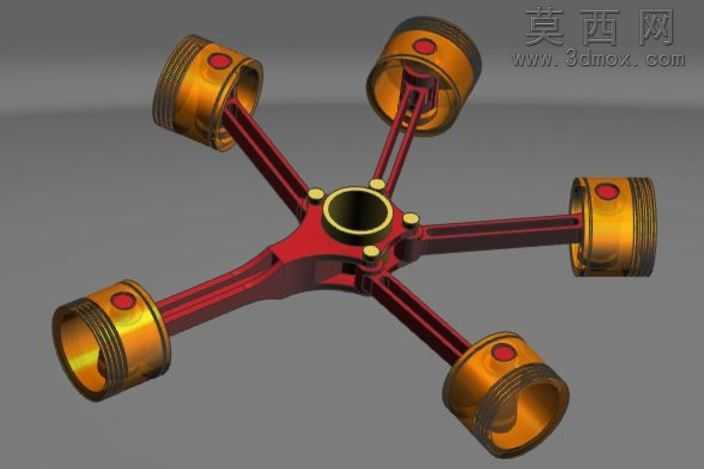

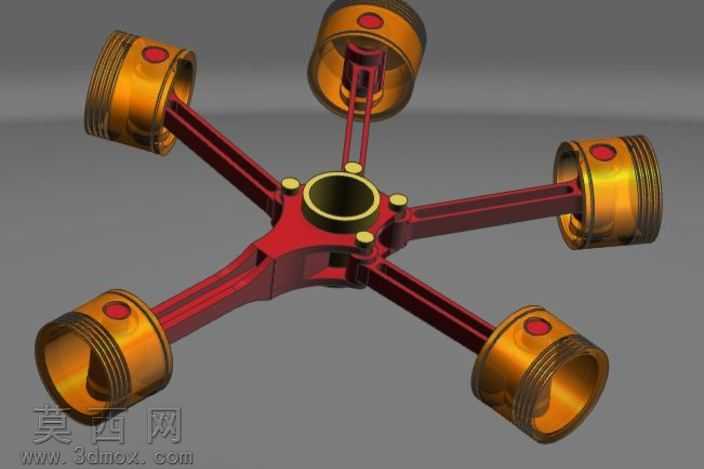

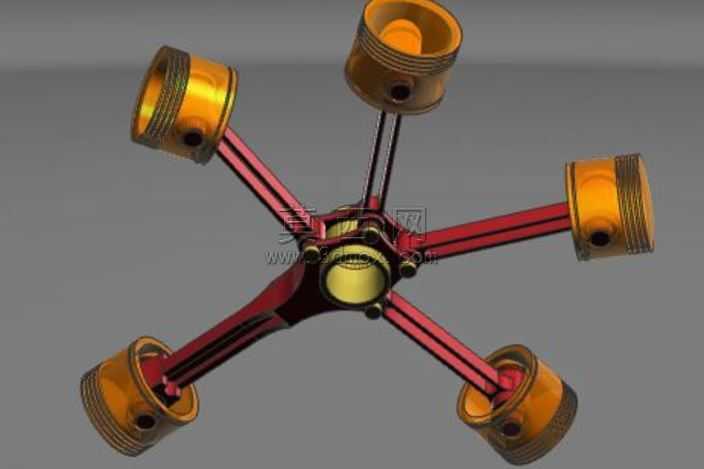

本作品为五缸星形排布的活塞式发动机三维建模设计，整体采用径向均匀分布的布局形式，五个气缸以中心曲轴轴线为圆心呈72度夹角环形排布，是早期航空动力领域经典的动力结构方案。建模过程中首先完成中心曲轴主轴颈、曲柄销的参数化建模，保证各曲柄销的相位角度与活塞往复行程精准匹配，确保动力输出的动平衡特性符合设计要求。连杆部分采用整体式星形排布的铰接结构设计，五个连杆的大端共同铰接在中心曲柄销上，小端分别与对应气缸内的活塞销铰接，建模时严格控制各铰接副的配合间隙，还原真实机构的运动自由度约束。活塞部分还原了活塞裙部、活塞环槽、销座的完整结构，活塞环槽预留了标准的环件安装空间，活塞外壁做了适配气缸内壁的圆柱度公差约束。气缸部分采用简化的直筒式结构建模，与活塞的配合面设置了合理的间隙参数，保证往复运动的顺畅性。渲染阶段为活塞部件赋予了金属质感的橙金色合金材质，模拟航空发动机常用的铝合金活塞阳极氧化表面效果，连杆部分赋予红棕色的锻钢材质，中心曲轴部分赋予亮黄色的黄铜合金质感，背景采用中性灰色调突出主体结构，通过三点布光方案凸显各部件的结构轮廓与材质质感，清晰展现星形发动机紧凑的径向布局特点。设计过程中重点考量了星形发动机的结构紧凑性优势，相比直列发动机大幅缩短了整机轴向尺寸，同时五个气缸交替做功可输出更平稳的扭矩，建模时通过运动仿真验证了各部件运动无干涉，活塞往复行程与曲柄旋转半径的匹配关系符合内燃机工作原理，完整还原了这类经典动力装置的核心结构特征，可作为内燃机结构教学、航空动力原理演示的数字化参考模型。
