手动螺旋顶升承重机械结构设计

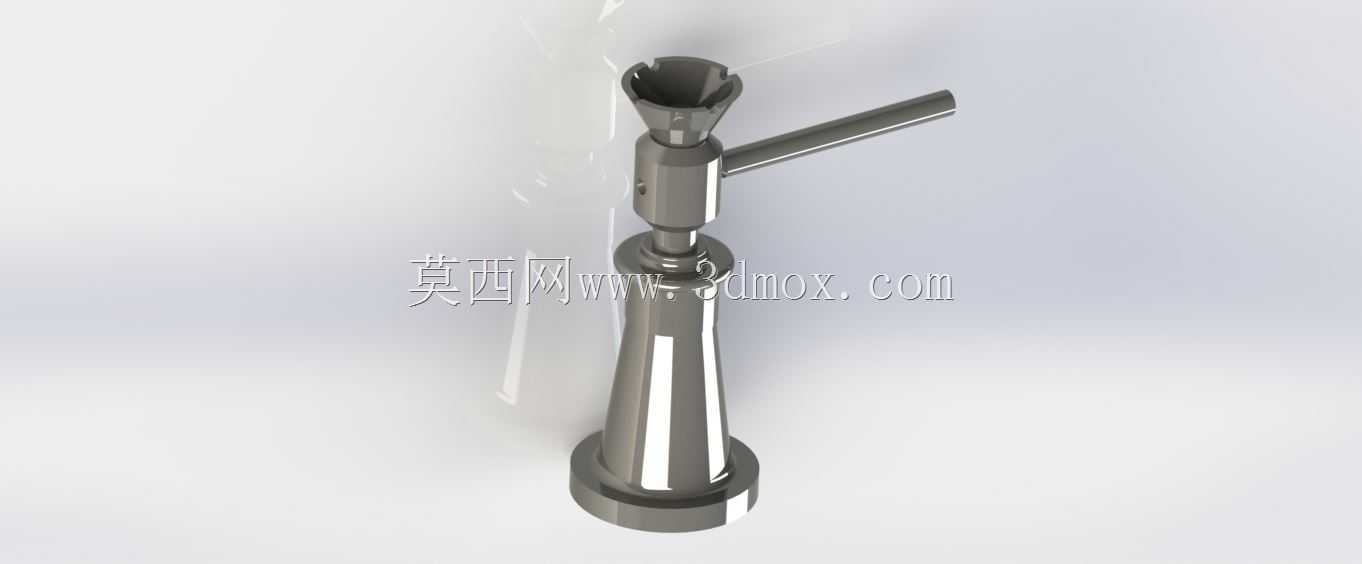

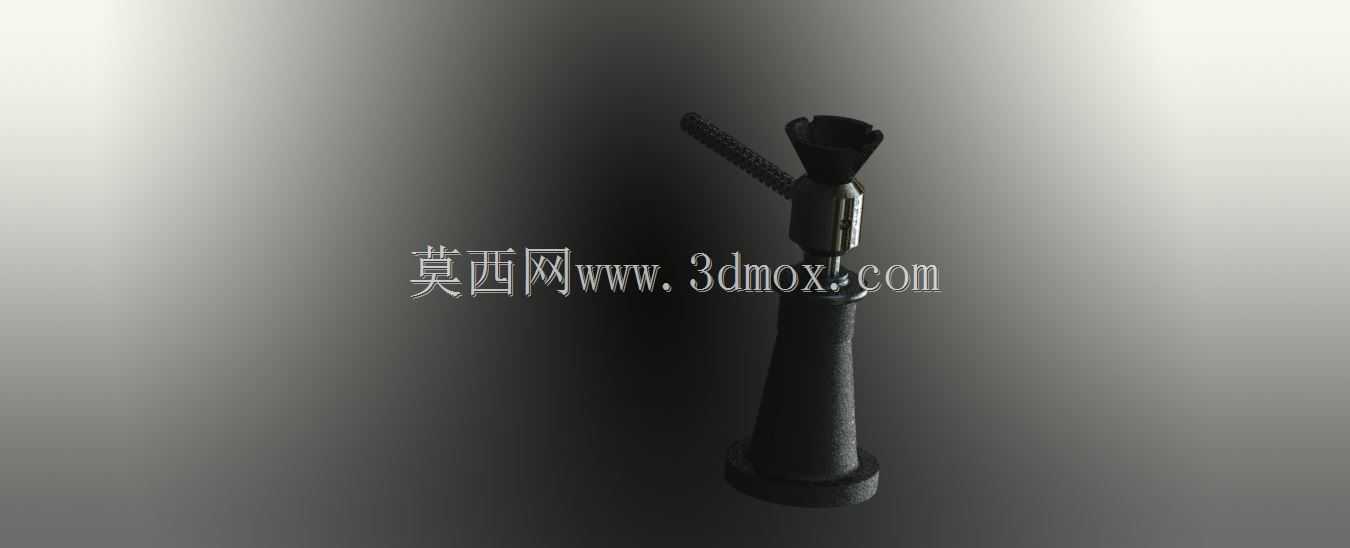

　　在设备检修、小型构件安装、工装调平的现场作业场景里，这类手动螺旋顶升结构是一线作业人员最常接触的承重支撑工具，区别于液压类顶升设备，它不存在密封件老化漏油、泄压回落的隐患，哪怕在多粉尘、温差波动大的户外检修现场，也能保持稳定的支撑状态，不需要额外配套动力源，完全依靠人力操作就能完成重物的顶升与高度锁定。从结构设计逻辑来看，整个部件采用梯形螺纹副作为核心传动单元，螺杆与底座锥面承力段做了同轴度公差约束，避免顶升过程中出现偏载卡滞，顶部的承力托槽做了内凹防滑处理，和被支撑构件的接触面能形成稳定嵌合，防止重物在支撑过程中出现滑移偏移。侧面的操作力臂采用插装式设计，不用时可以直接收纳，减少设备整体的存放占用空间，作业时根据需要的顶升力矩，

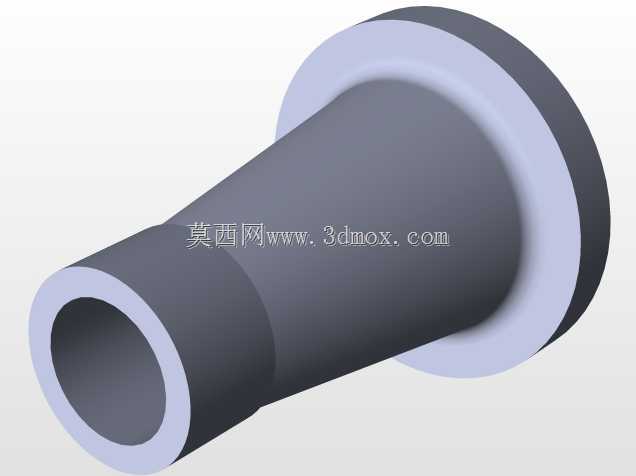

　　可以更换不同长度的操作杆，降低单人操作的施力强度。底座部分采用上窄下宽的锥台造型，底部接触端面做了平面度处理，和地面接触时能均匀分散上部传递的载荷，哪怕是在硬度稍低的混凝土地面作业，也不会因为局部压强过大出现底座下陷的问题。整个顶升结构的行程设计覆盖了常规小型设备检修的高度调整区间，最小收拢高度能适配低矮空间的作业需求，最大伸出高度下，螺纹副的啮合长度仍保留足够的安全余量，避免螺杆脱出引发安全事故。设计过程中对各承力段的壁厚做了针对性优化，在保证整体承重能力满足额定载荷要求的前提下，尽可能减少冗余材料的使用，降低工具本身的自重，方便单人搬运转移。各转动配合面预留了合理的润滑脂存储间隙，长期使用时可以定期加注润滑脂降低螺纹副的磨损，

　　延长整体使用寿命。这类结构除了直接作为独立的顶升工具使用外，也可以作为模块化支撑单元集成到小型工装夹具、非标设备的调平结构里，为设备提供稳定的高度调整与支撑功能，在没有外接动力的野外作业、狭小空间检修场景下，它的可靠性和适配性是很多动力类顶升设备无法替代的。
