螺旋千斤顶机械结构三维设计方案

　　在设备检修、重物位移调整、小型构件安装的现场作业场景里，螺旋千斤顶是无需外接动力源就能实现稳定承重顶升的核心手动机具，和液压类顶升设备相比，它不存在密封件老化渗漏、长期承重泄压回落的问题，尤其适合需要长时间保持顶举姿态的工位，比如重型设备安装时的标高微调、钢结构拼装时的位置校正、机电设备检修时的部件支撑，都能依靠螺旋副的自锁特性维持作业面的稳定，不会因为负载持续作用出现位置偏移。这套结构的设计核心围绕螺旋传动的受力特性展开，整体采用立式布置的梯形螺纹传动副作为核心承重单元，梯形螺纹的牙型角兼顾了传动效率和承重强度，同时自带的机械自锁属性可以在顶升动作停止后，无需额外锁止结构就能保持当前顶升高度，避免负载下坠的安全隐患。

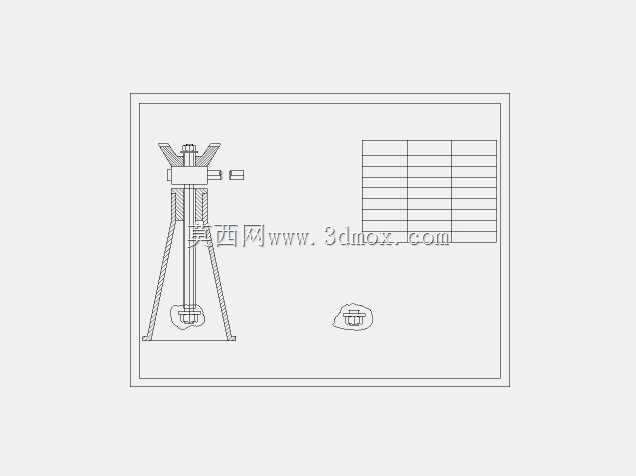

　　顶部的承托台做了防滑凹槽处理，和被顶升物件的接触面能形成足够的静摩擦力，防止顶升过程中物件滑移；底部的支撑底座采用大直径扩面结构，增大和地面的接触面积，降低单位面积的承压应力，即使在硬度稍低的作业地面上，也不会出现底座下陷导致的顶升倾斜。从结构组成来看，除了核心的螺杆、螺母传动副，外部设置了带加强筋的支撑套筒，套筒内壁做了导向限位结构，限制螺杆顶升过程中的径向摆动，保证顶升动作始终沿垂直方向进行；侧面设置的横向摇杆插孔，配套的摇杆可以根据作业空间的大小选择合适的插入深度，在空间狭窄的工位可以缩短摇杆力臂，在需要大顶升力的场景可以接长摇杆，通过杠杆原理降低手动操作的施力强度。设计过程中对各部件的受力边界做了明确的校核：

　　螺杆的螺纹牙剪切强度、弯曲强度按照额定顶升负载的1.5倍安全系数计算，支撑套筒的压杆稳定性按照长细比做了失稳校核，底座的承压面平面度公差控制在合理范围，避免安装后出现螺杆偏磨的问题。外形尺寸上，整体收拢后的高度适配常规设备底部的预留顶升间隙，最大顶升行程覆盖日常检修作业的常规顶升高度需求，安装使用时不需要额外的固定结构，只需要将底座平稳放置在坚实平整的支撑面上，确认顶部承托和被顶物件对中后，就可以转动摇杆实现平稳顶升，作业过程中可以根据需要随时停止，依靠螺纹自锁保持位置，回落时反向转动摇杆即可控制下降速度，不会出现快速下坠的问题。整套结构没有复杂的液压管路、电控元件，日常维护只需要定期在螺纹副表面涂抹润滑脂降低磨损，就能在各类无动力供应的野外作业、车间检修场景下长期可靠使用，结构件全部采用常规金属切削工艺就能加工完成，加工难度低，配件通用性强，适合作为小型起重工位的常备机具。
