顶置式发动机气缸盖气门组结构

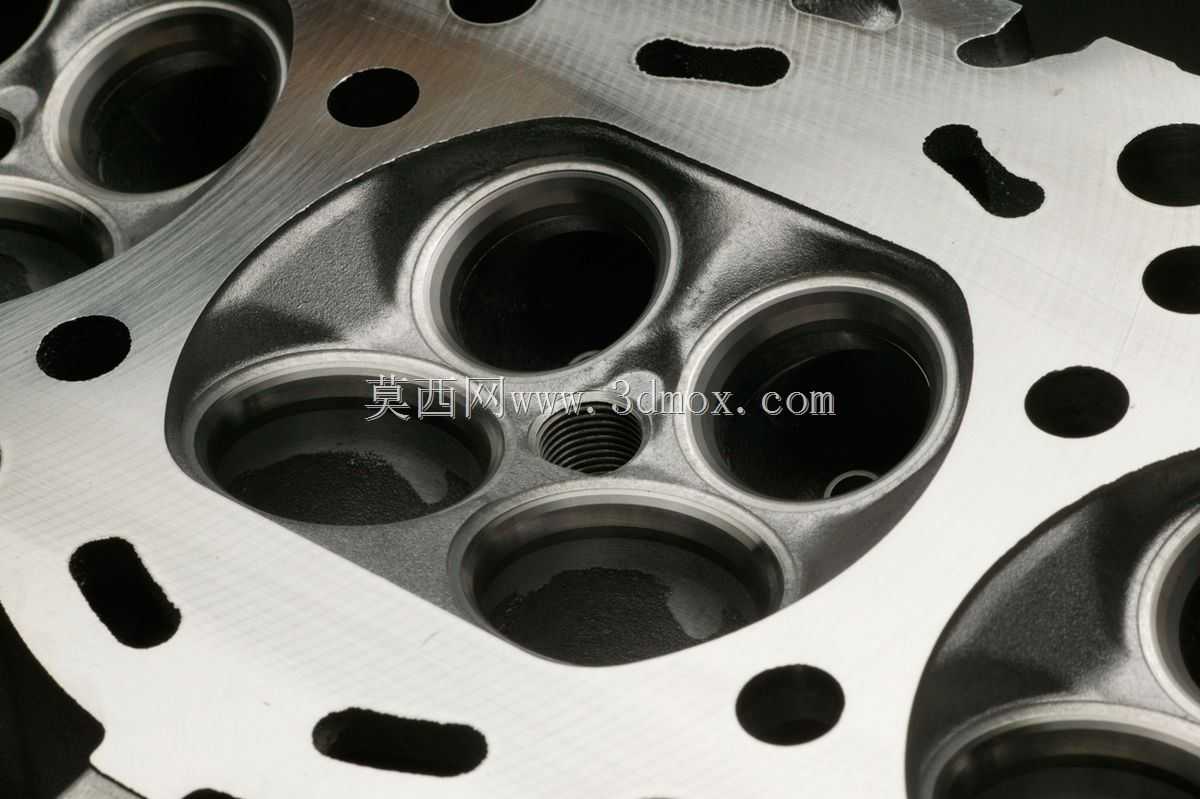

　　在往复式内燃机的整体架构中，气门组件是直接决定进排气效率、燃烧充分性与整机动力输出表现的核心功能部件，本次呈现的顶置气门结构，目前广泛配套于小排量乘用车汽油机、通用小型动力机械等采用顶置凸轮轴配气机构的动力设备中。不同于早期侧置气门布局将气门设置于缸体燃烧室侧方的设计，该结构将气门组全部集成在气缸盖的燃烧室上方区域，能够大幅缩减进排气道的弯折长度，降低进排气过程的气流阻力，让新鲜混合气可以更顺畅地充入气缸，燃烧后的废气也能更彻底地排出，有效提升发动机的充气效率，这也是当前高转速内燃机普遍采用顶置气门布局的核心原因。从实际功能实现来看，每一组气门都对应独立的进排气通道，图中可见的多组圆形安装位分别对应进气门与排气门的装配座，

　　相邻的开孔结构用于安装气门导管、气门座圈以及喷油器或火花塞，周边的异形镂空与孔洞则是缸盖冷却水道、润滑油道的连通位置，同时兼顾缸盖的轻量化设计需求，在保证结构强度满足缸内爆发压力要求的前提下，尽可能降低缸盖整体重量，减少发动机上部的质量负载。在结构设计层面，该气门组的安装边界完全匹配对应排量发动机的缸盖燃烧室轮廓，气门座圈的密封锥面角度、气门杆的导向长度都经过配气动力学校核，能够保证在发动机额定转速范围内，气门往复运动时不会出现卡滞、密封不严的问题，同时与凸轮轴型线、气门弹簧刚度参数形成匹配，避免高转速下出现气门飞脱、落座冲击过大的异常工况。设计过程中需要同步考量的细节还包括，气门头部与活塞顶部的避让间隙，在活塞到达上止点时，

　　气门最大升程位置下不能与活塞顶面发生运动干涉，同时气门座圈的冷却通道布局要合理，避免排气侧长期处于高温工况下出现热变形、烧蚀密封面的问题。从装配适配性来看，该结构的安装定位基准与缸盖的结合面完全贴合，周边的螺栓孔位、密封槽位置都与缸盖本体的设计参数保持一致，不需要额外修改即可完成与对应型号缸体、活塞连杆组、配气机构的装配对接，能够直接用于动力总成的结构匹配验证、教学演示模型搭建，也可以作为内燃机配气机构优化设计的参考基准，帮助设计人员快速理解顶置气门的布局逻辑与各部件的空间位置关系，在进行同类型动力产品开发时，可基于该结构调整气道角度、气门直径、升程参数来适配不同的动力输出需求。
