  在航空动力与地面重型燃气轮机领域,推进喷嘴是决定整机动力输出效率的核心热端部件,其核心作用是完成高温高压燃气的能量转换,将燃烧后携带大量内能的工质,按照预设流道完成膨胀加速,最终把工质内能转化为可直接驱动设备的轴向推力,是打通燃气发生器做功环节的关键结构。从实际应用场景来看,这类喷嘴不仅配装在军用、民用固定翼飞行器的喷气动力系统中,也广泛应用于地面调峰燃气电站、大型船舶燃气动力机组的排气做功段,不同应用场景下的喷嘴结构会根据工况边界做针对性调整,但核心做功逻辑保持一致。设计这类喷嘴结构时,首先要匹配前端燃气发生器的出口参数,根据整机额定功率、不同工况下的进出口压比,确定流道的型线走向:当压比不足以让工质膨胀至超音速时,

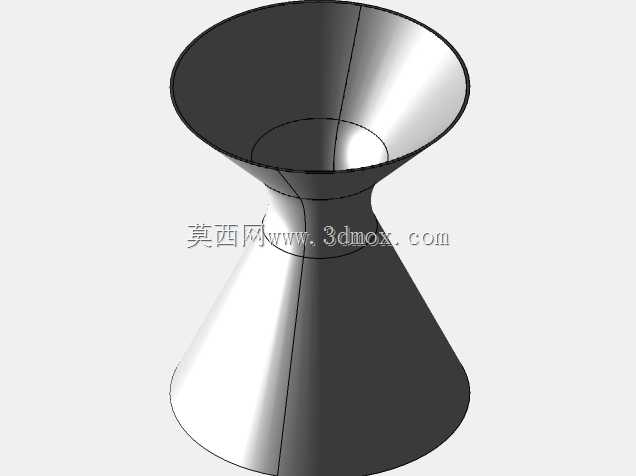

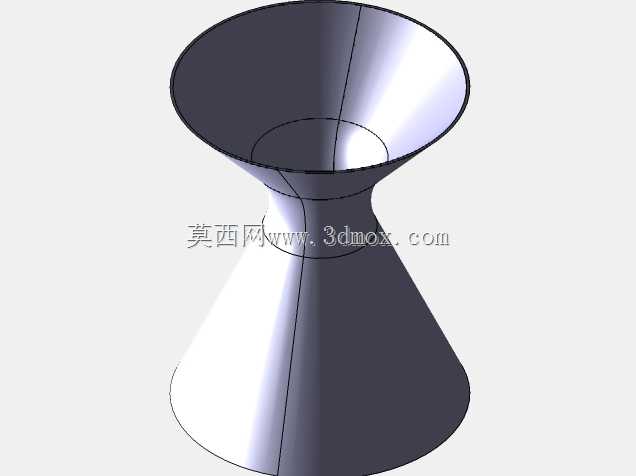

  会采用收敛型流道设计,流道截面沿排气方向逐步收窄,可将工质加速至亚音速或跨音速区间,适配低工况下的稳定排气需求;当压比满足超音速排气要求时,会采用收敛-扩散型流道,在收敛段将工质加速至音速后,通过扩散段的截面逐步扩张,让工质继续膨胀加速至超音速,最大化能量转换效率,这类流道设计需要严格控制喉道位置的截面尺寸,避免出现气流分离导致的推力损失。从安装边界来看,喷嘴的前端对接燃气发生器的涡轮后机匣,安装法兰的螺栓孔位、密封槽尺寸需要与机匣接口完全匹配,保证高温燃气不会从结合面泄漏,同时要预留热膨胀补偿间隙,避免高温工况下结构热应力累积导致部件变形损坏;喷嘴的出口端需要与后机身或排气引射段保持足够的安全距离,

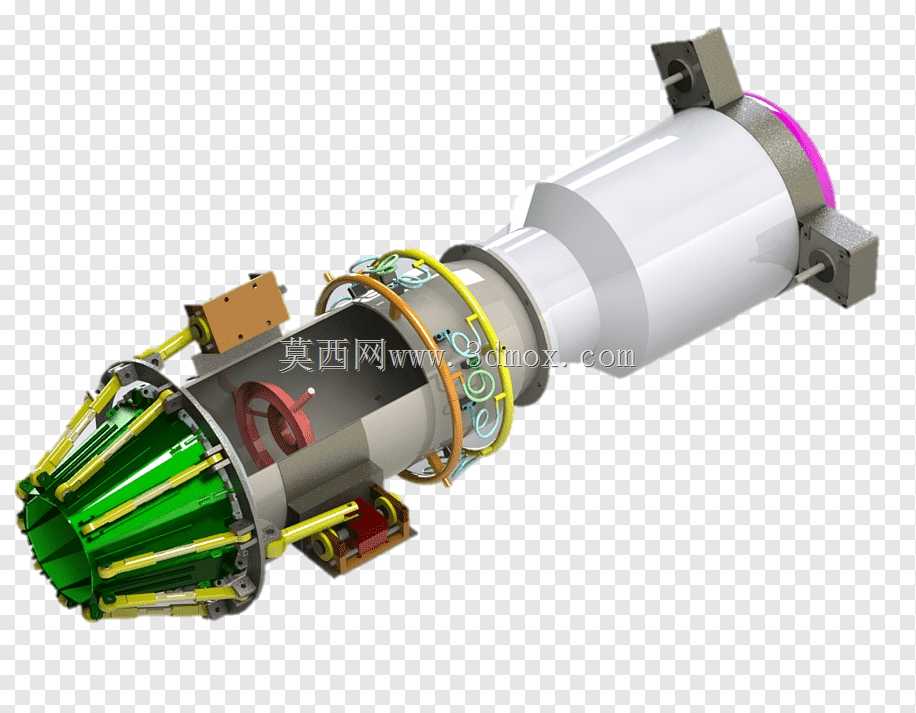

  避免高速高温排气直接冲刷周边结构,同时要考虑排气方向与整机轴线的同轴度,防止出现推力偏心带来的附加力矩,影响整机运行稳定性。结构设计过程中,还要兼顾不同工况下的调节需求,部分带加力功能的动力系统会在喷嘴位置设置可调调节片,通过作动机构改变喉道与出口截面面积,匹配加力燃烧室点火、不同飞行速度下的排气参数要求,调节机构的运动间隙、锁止位置都需要在建模阶段做运动仿真校核,避免出现运动卡滞、型面错位的问题。流道内壁的型面粗糙度需要控制在合理区间,降低高速气流与壁面的摩擦损失,同时外壁要设置对应的冷却气流通道,引入压气机引出的低温气流对壁面进行降温,避免高温燃气长时间冲刷导致结构材料强度下降,冷却孔的排布角度、孔径大小需要结合热场仿真结果调整,保证壁面温度均匀分布在材料耐受区间内。
