方形安装座间歇式日内瓦轮传动结构

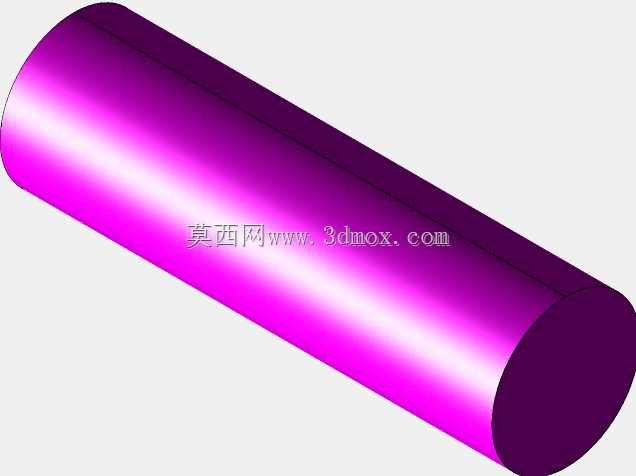

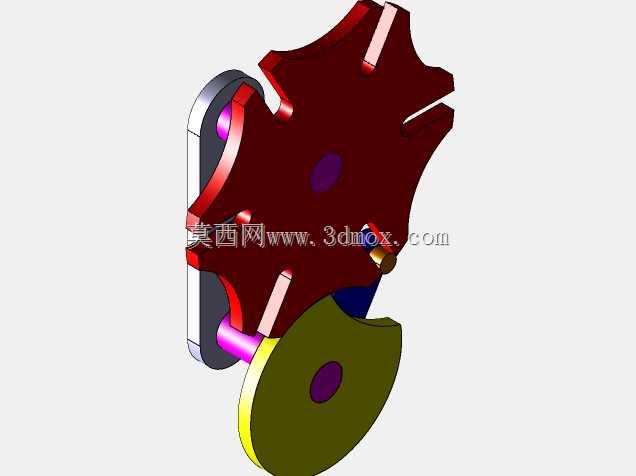

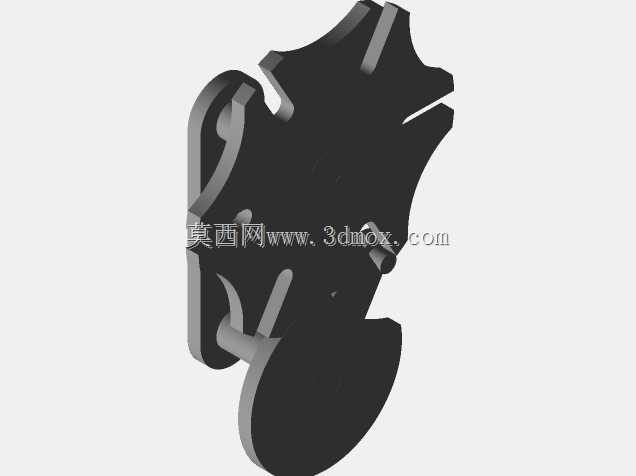

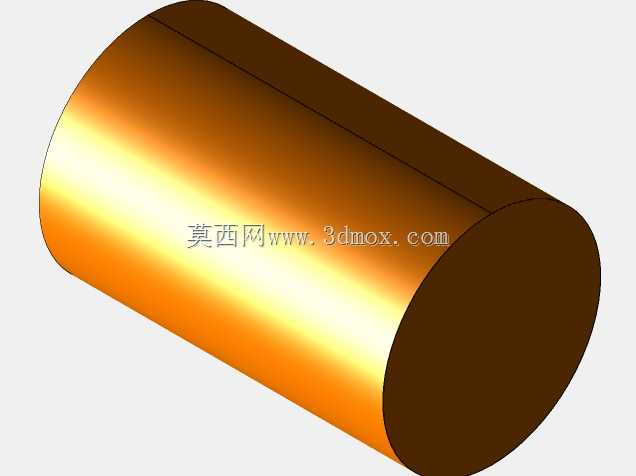

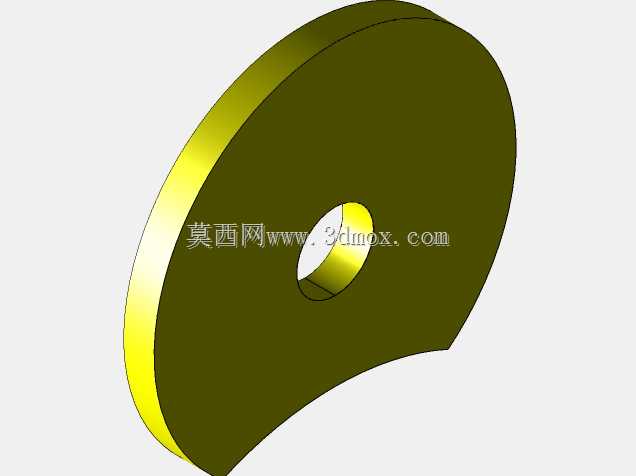

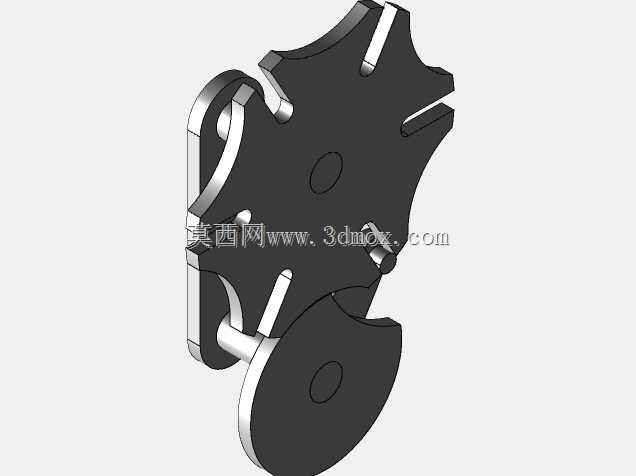

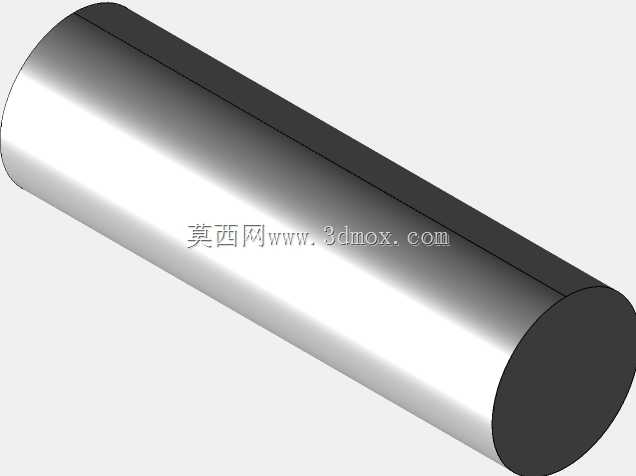

　　这套间歇传动结构常被用于多工位转台设备、自动化分度送料机构、计数装置以及需要周期性步进动作的轻工机械中，替代槽轮搭配复杂锁止结构的传统方案，能在紧凑空间内实现稳定的间歇旋转输出。从结构设计逻辑来看，整套机构采用方形安装基座作为承载主体，基座四角预留安装孔位，可直接通过螺栓固定在设备安装面板上，安装边界与方形基座外轮廓齐平，不会额外占用周边装配空间，适配多数中小型自动化设备的内部安装空间要求。驱动侧的拨轮带有圆柱状插销，拨轮持续旋转过程中，插销会精准嵌入从动轮的径向槽内，带动从动轮完成固定角度的步进旋转，当插销脱离从动轮槽位时，拨轮上的弧形挡块会与从动轮的凹弧面完全贴合，实现从动轮的位置锁止，避免工位偏移，

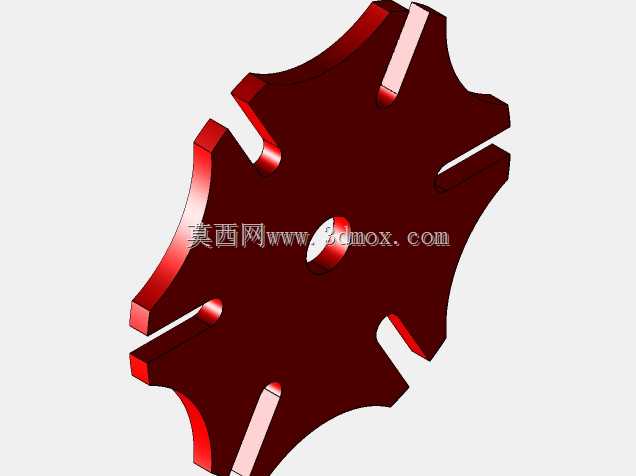

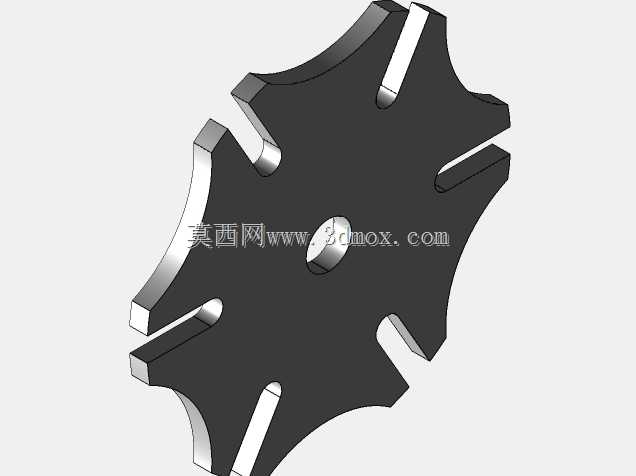

　　整套动作循环无需额外添加定位锁止组件，大幅简化了配套传动链的结构复杂度。从动轮的槽位数量决定了单次步进的旋转角度，这套结构的从动轮可根据实际工位需求调整槽数，适配4工位、6工位等不同分度需求的设备场景，传动过程中插销与槽壁的接触为面接触，相比棘轮棘爪结构传动冲击更小，运行噪音更低，适合中低速间歇传动的工况使用。基座上的镂空结构并非单纯为了减重，在实际装配中可作为走线通道或者观察窗口，方便运维人员查看内部传动件的磨损情况，同时减少金属基座的加工材料用量，降低整体结构重量。整套传动副的配合间隙经过合理设计，既保证插销能顺畅进出槽位无卡滞，又将传动回差控制在较小范围内，满足多数分度场景的精度要求，不需要额外添加消隙结构。在实际选型应用中，这类结构常被用在自动化装配线的工件转位、包装机械的送料分度、仪表内部的计数传动等场景，相比凸轮分度器成本更低，结构更简单，维护时仅需定期检查插销与槽位的磨损情况，更换易损件即可恢复传动精度，不需要复杂的调试流程。
