汽车发动机用四连杆活塞连接结构

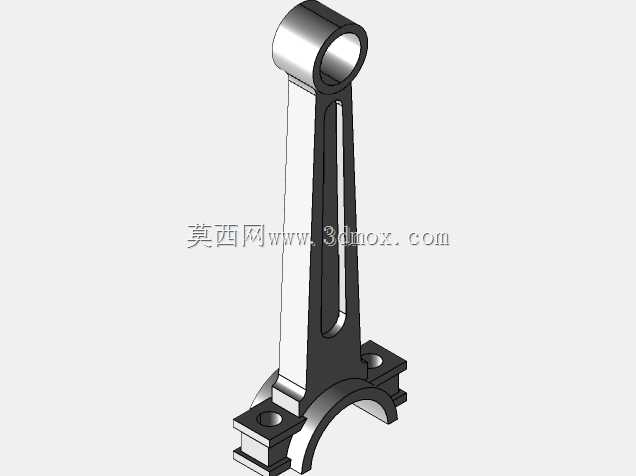

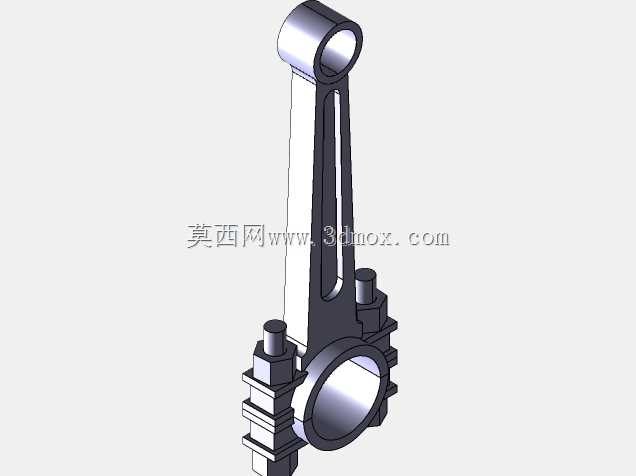

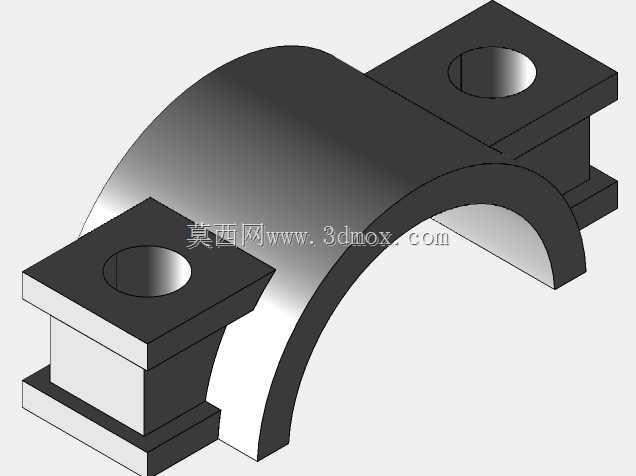

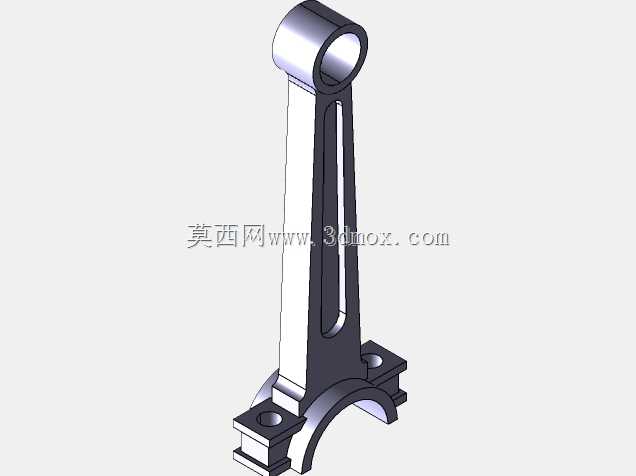

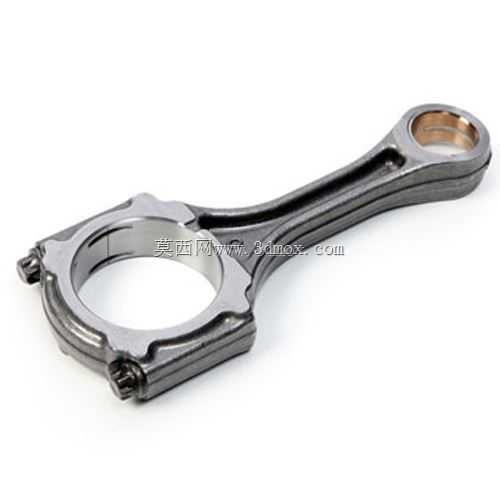

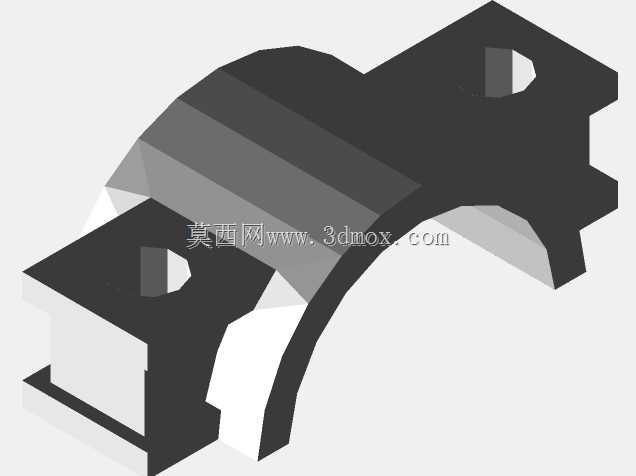

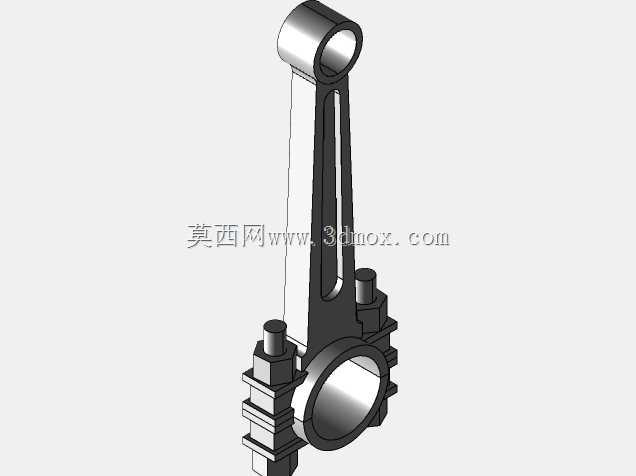

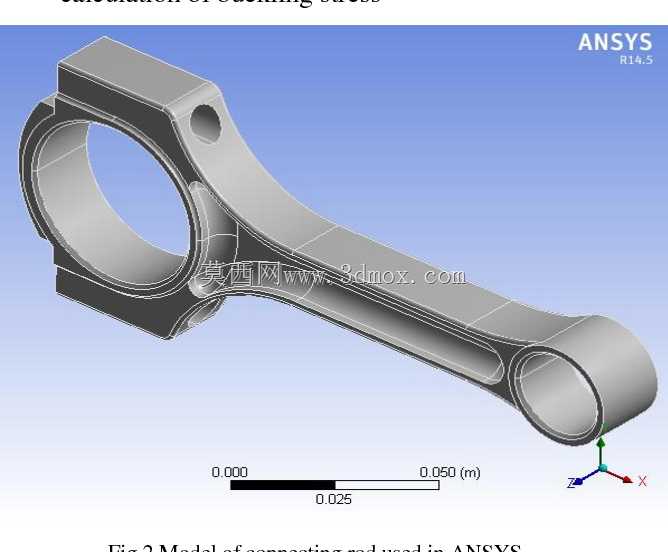

　　在往复式活塞内燃机的动力传递链路中，这类连杆是衔接活塞组与曲轴的核心受力构件，日常工况下需要同步承接活塞做功行程传递的爆发压力，以及往复惯性力带来的交变拉压载荷，其结构可靠性直接决定了动力单元的大修间隔与运行稳定性。从实际装车场景来看，这类连杆普遍适配小排量直列四缸乘用车动力单元，安装时需要匹配对应缸径的活塞销，以及对应曲柄销直径的曲轴，杆身采用了工字形截面的轻量化设计，在保证纵向抗弯、抗扭刚度的前提下，尽可能降低往复运动质量，减少高转速下的惯性载荷冲击。设计阶段需要重点校核大小端的孔位同轴度，大端采用的是斜切口剖分结构，配合涨断工艺实现的结合面定位，能够保证连杆盖与杆身的装配精度，避免高速运转下出现连接错位导致的轴瓦偏磨；

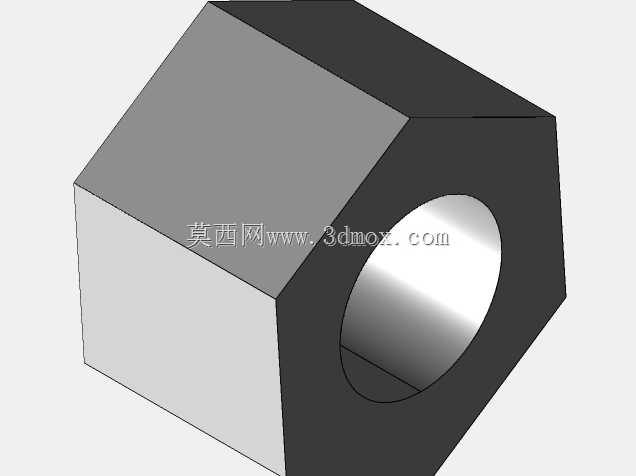

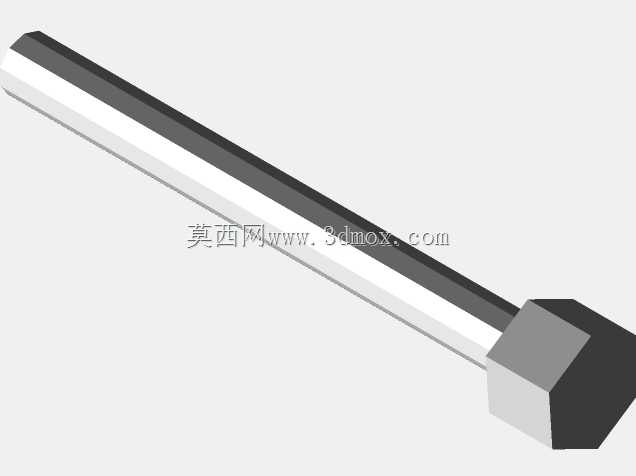

　　小端部位压装了铜质衬套，与活塞销形成间隙配合，能够在活塞摆动过程中提供充足的润滑储油空间，减少销座与连杆小端的摩擦损耗。安装边界上，大端的剖分结构需要匹配对应扭矩的连杆螺栓紧固，螺栓的预紧力需要严格控制在工艺要求区间，既要避免预紧力不足导致的轴瓦松旷，也要防止预紧力过大造成的杆身变形；杆身的外形轮廓做了圆弧过渡处理，没有尖锐的应力集中棱角，能够在交变载荷工况下降低疲劳断裂风险。实际运行过程中，连杆需要将活塞的上下直线往复运动转化为曲轴的旋转运动，同时还要传递活塞侧推力带来的侧向弯矩，因此杆身的截面变化率经过了多轮拓扑优化，在保证强度冗余的前提下，尽可能减少不必要的材料堆积，适配发动机高转速下的动平衡要求。大小端的油孔位置做了精准对位，能够将曲轴轴颈处的压力润滑油引导至小端衬套位置，实现全工况下的压力润滑，避免干摩擦导致的衬套烧蚀。
