内燃机配气机构凸轮轴曲柄连杆总成结构

项目分类:发动机 发布时间:2022-03-28 ID:599935
  • 内燃机配气机构凸轮轴曲柄连杆总成结构
  • 内燃机配气机构凸轮轴曲柄连杆总成结构
  • 内燃机配气机构凸轮轴曲柄连杆总成结构
  • 内燃机配气机构凸轮轴曲柄连杆总成结构
  • 内燃机配气机构凸轮轴曲柄连杆总成结构
  • 内燃机配气机构凸轮轴曲柄连杆总成结构
  • 内燃机配气机构凸轮轴曲柄连杆总成结构
  • 内燃机配气机构凸轮轴曲柄连杆总成结构
  • 内燃机配气机构凸轮轴曲柄连杆总成结构
  • 内燃机配气机构凸轮轴曲柄连杆总成结构
  • 内燃机配气机构凸轮轴曲柄连杆总成结构

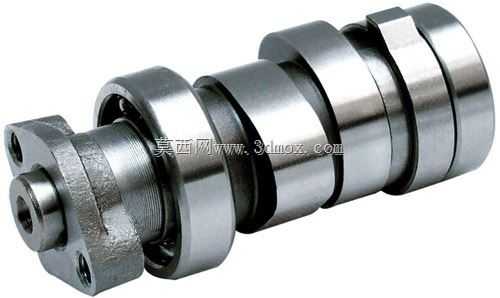

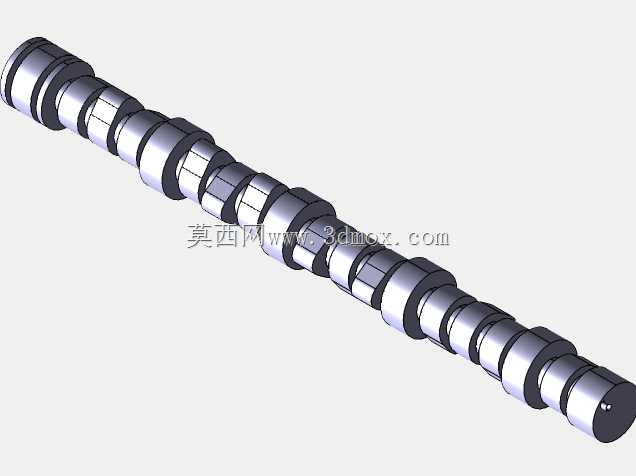

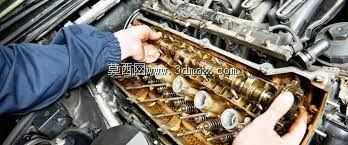

  这套结构覆盖内燃机顶置凸轮轴配气机构与曲柄连杆机构的完整装配关系,在四冲程汽油机、柴油机的动力核心舱内,两套机构的时序匹配直接决定整机充气效率、动力输出平顺性与排放表现。做结构设计时首先要敲定的是凸轮型线的升程曲线,基圆段需保证气门完全落座时的密封压力,缓冲段要规避气门落座冲击带来的缸盖异响与密封面磨损,工作段的升程变化率要匹配进气歧管的谐振特性,让不同转速区间的进气充量都能达到设计目标。凸轮轴的轴颈直径梯度要兼顾缸盖铸造的工艺性与轴系的抗弯刚度,相邻轴颈的直径差不能过大,避免缸盖加工时出现同轴度超差,轴颈表面的油槽布局要对应缸盖主油道的开孔位置,保证怠速工况下也能建立足够的润滑油膜,减少凸轮与挺柱之间的滑动摩擦损耗。

  下方的曲柄连杆机构要严格控制活塞销孔与曲柄销的平行度,活塞在上止点、下止点换向时的侧向力要通过活塞裙部的型线设计均匀传递到气缸壁,避免出现拉缸故障。曲轴的平衡块布局要经过动平衡校核,抵消曲柄销与连杆大头旋转产生的一阶、二阶往复惯性力,减少整机怠速时的振动传递。配气机构的气门弹簧刚度要匹配凸轮轴的最高工作转速,避免高转速下出现气门飞脱、弹簧并圈的问题,气门导管的伸出长度要保证气门杆的散热效率,避免排气门长期高温工况下出现杆部卡滞。安装边界上,凸轮轴的轴向定位要靠缸盖前端的止推片控制,轴向窜动量需控制在0.1-0.2mm区间,既避免热膨胀带来的轴系卡滞,也防止凸轮轴向错位导致的配气相位偏差。曲轴的轴向定位通常设置在中间主轴承位置,

  平衡前后端的热膨胀量,前端带轮的安装面要设置定位销,保证正时传动的相位精度。这套三维结构完整还原了两套机构的装配间隙、配合关系,可直接用于内燃机原理教学、结构改型设计的参考,也能作为虚拟样机仿真的基础模型,验证不同凸轮型线、曲柄配重下的整机动力学表现。
