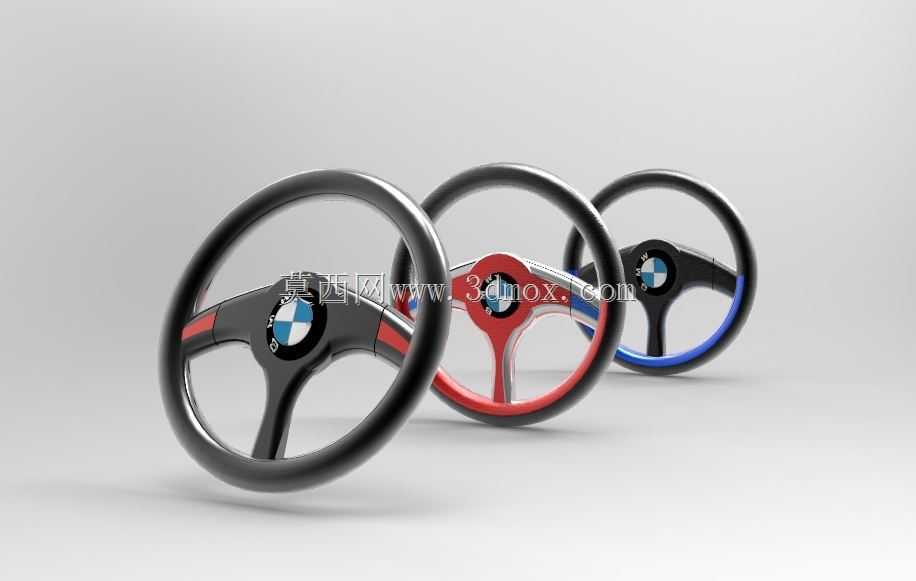

三款不同配色汽车方向盘操舵结构设计

　　汽车转向系统中，方向盘作为驾驶员直接交互的操控终端，其结构设计直接关联驾驶操作的手感、转向精度与行车安全，本次呈现的三款方向盘结构，覆盖了不同风格乘用车型的转向操控需求，在安装接口、握持结构、功能集成上做了差异化的结构适配。从安装边界来看，三款方向盘均采用标准三幅辐条连接结构，中心花键安装位适配主流乘用车型的转向柱输出轴规格，安装端面的定位销孔位置统一，可直接匹配同平台车型的转向柱安装基准，无需额外做转接结构修改，轮缘的外径控制在370mm至380mm区间，属于民用乘用车的常规尺寸范围，轮缘截面采用椭圆化设计，长轴沿握持方向布置，贴合手掌自然握持的弧度，降低长时间驾驶的手部疲劳感。三款方向盘的辐条结构做了差异化设计，

　　黑色基础款的辐条采用等宽加厚结构，内部预留了多功能按键的安装腔体，可集成定速巡航、影音控制等按键模块，辐条与轮缘的连接位置做了圆弧过渡，避免应力集中导致的结构断裂；红黑配色款的辐条做了镂空减重设计，在保证辐条结构强度满足转向扭矩传递要求的前提下，削减了非受力区域的材料厚度，整体重量较基础款降低约12%，更偏向运动型车型的操控定位；蓝黑配色款的辐条下部做了平直化处理，给腿部留出更多活动空间，适配坐姿更低的运动车型驾驶位布局，避免打方向时腿部与方向盘下缘发生干涉。从功能特性来看，三款方向盘的轮缘内部均预埋了金属骨架，采用钢质冲压焊接结构作为承力主体，外部包覆的软性层预留了缝线定位槽，可根据车型定位包覆真皮、仿皮等不同材质，

　　中心位置的安全气囊安装腔尺寸统一，符合主流乘用车安全气囊模块的安装尺寸要求，腔体内的卡扣位置、线束走线路径均做了预留，无需额外修改结构即可集成安全气囊模块与喇叭接触结构。在实际应用场景中，基础款方向盘适配家用代步乘用车型，结构可靠成本可控，满足日常通勤的驾驶操控需求；红黑运动款适配偏向操控定位的家用性能车型，减重设计可降低转向时的转动惯量，提升转向响应速度；蓝黑平直下缘款适配改装车型、入门性能车的使用需求，更小的下部空间可适配更大的腿部活动范围，满足激烈驾驶时的快速打方向操作。设计过程中针对方向盘的受力工况做了对应结构强化，轮缘与辐条的连接位置做了加厚处理，可承受超过200N·m的瞬时冲击扭矩，满足极端工况下的转向受力要求，同时所有外露边缘均做了R3以上的圆角处理，避免碰撞时对驾驶员造成二次伤害，表面的分模线位置布置在握持区域的背面，不会影响握持时的手感，整体结构兼顾了力学性能、安装通用性与使用舒适度。
