多工位作业机械臂结构设计方案

　　这款多作业功能的机械臂结构，在设计阶段就瞄准了中小批量加工场景下的柔性作业需求，没有照搬通用六轴机械臂的冗余结构，而是针对钻孔、型材切割、工件拾取转运三类高频工序做了结构适配。从安装边界来看，底座采用方形支撑布局，底部预留的四个可调支撑脚可以直接固定在常规型材工作台上，不需要额外做预埋地基，整体作业半径覆盖以底座中心为圆心的1.2米范围，大臂抬升的最高位距离安装面约1.1米，最低作业位可以触及工作台面以下150mm的工装位，适配市面上多数中小型工装夹具的安装高度区间。

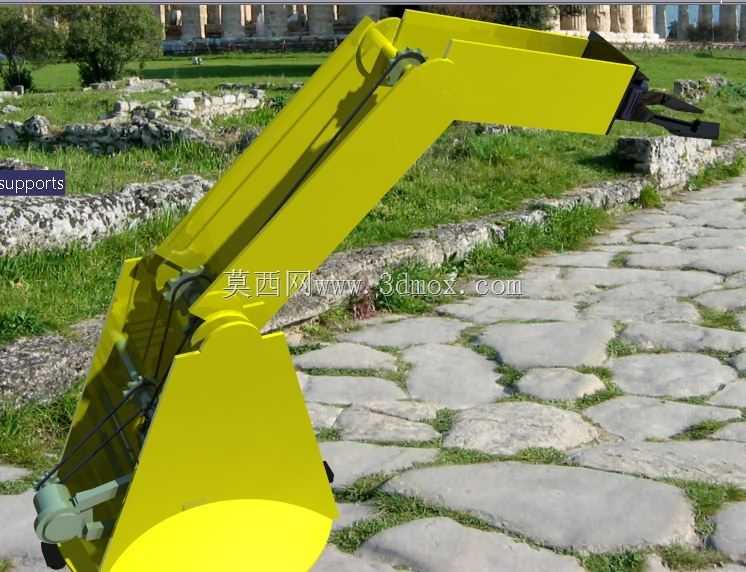

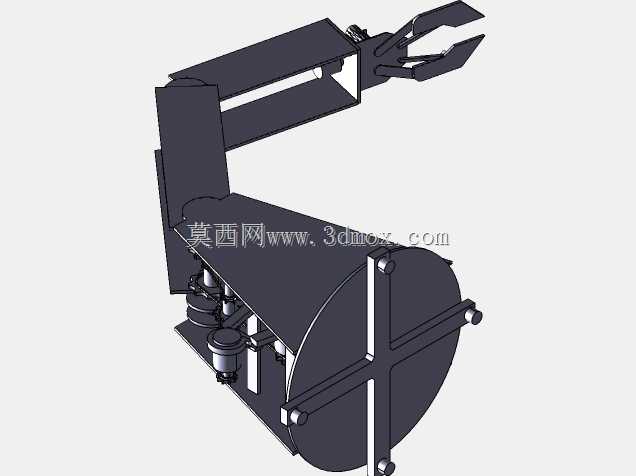

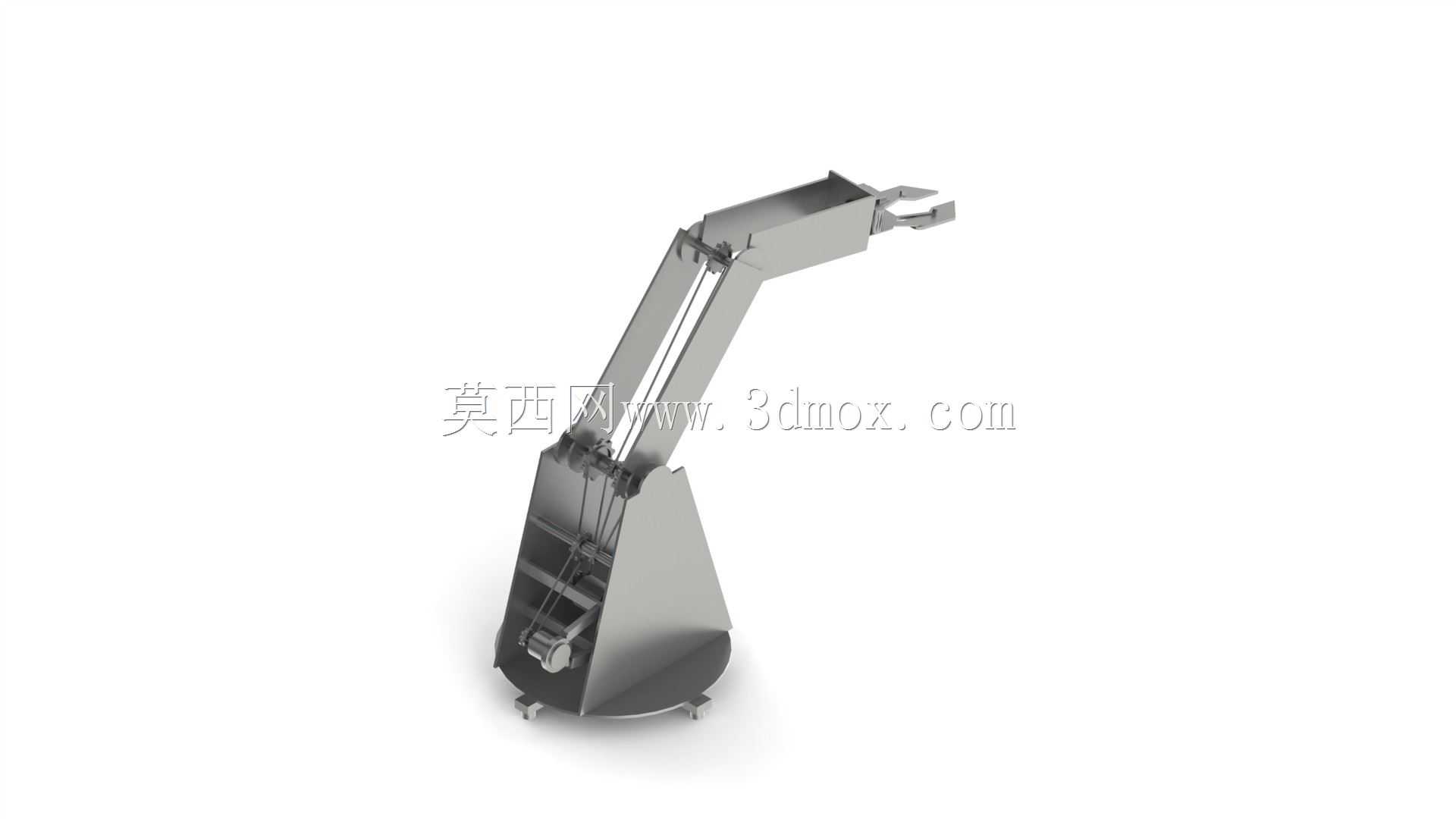

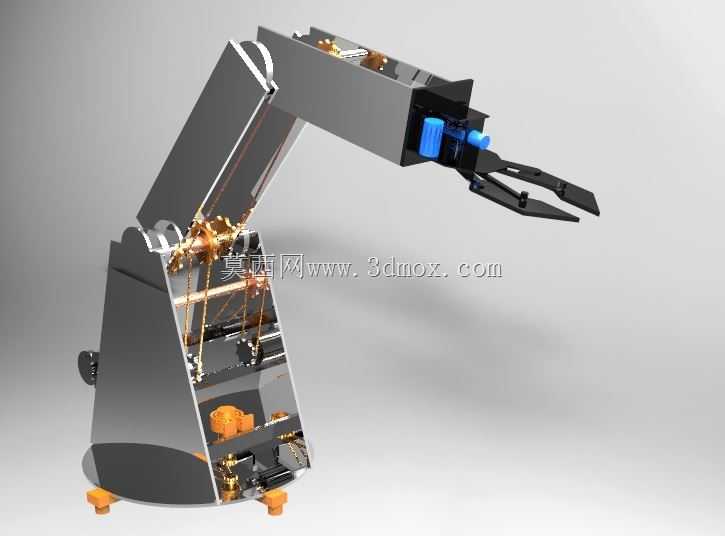

　　传动结构上没有采用成本较高的一体化关节模组，而是选择了同步带加连杆的传动方案，大臂关节的驱动组件内置在底座腔体内部，既降低了臂体本身的负重，也能减少作业过程中臂体的晃动量，小臂部分的传动走线全部沿着臂体内置的线槽布置，避免作业过程中线缆剐蹭工件或者工装。末端执行器采用快换接口设计，夹持爪的开合行程覆盖0-120mm，可以直接抓取方形、圆形的常规型材工件，更换钻孔模块时不需要拆解整个腕部结构，只需要松开快换锁扣就能完成模块切换，切割模块的固定座预留了常规型材切割片的安装位，切割进给方向沿着腕部回转中心布置，减少切割过程中的反作用力对臂体关节的冲击。

　　在实际产线应用中，这类结构可以直接布置在机加工工位的上下料位置，替代人工完成工件的取放转运，也可以固定在装配工位旁完成小型零件的钻孔、修边切割作业，相比通用工业机器人，它的结构更简单，后期维护时不需要专用的调试设备，普通机修人员就能完成传动带张紧、关节间隙调整这类日常维护工作。设计时特意将所有电气接口集中布置在底座后侧的接线腔里，外部走线只需要接入电源和控制信号就能完成部署，不需要沿着臂体单独布设控制线，减少了现场布线的工作量。臂体的外壳采用分段式钣金结构，每个关节处都预留了检修开口，日常检查传动部件磨损情况时不需要拆解整个臂体外壳，大幅降低了后期运维的时间成本。腕部的回转结构采用了双轴承支撑设计，在承受钻孔、切割作业的轴向反作用力时，不会出现腕部偏移的情况，能保证作业精度稳定在±0.2mm以内，满足多数中小零件加工的精度要求。
