多辐条轮毂配套橡胶轮胎结构设计

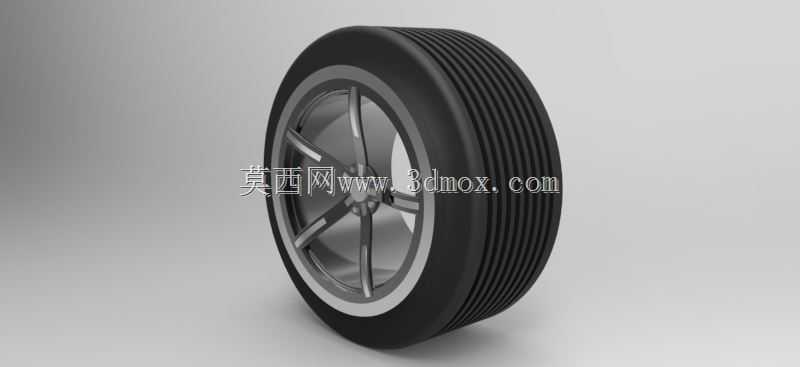

　　这款轮组结构在小型代步载具、智能移动机器人、AGV转运小车、轻型电动滑板类设备上应用广泛，作为整机行走系统的核心承载部件，其结构设计直接决定设备运行的平顺性、抓地能力与负载上限。设计阶段首先明确轮组的安装边界，轮毂中心预留标准轴孔位，可适配常规直径的转动输出轴，轴孔周边做加厚加强处理，避免长期交变载荷下出现轴孔开裂、轮毂形变的问题；轮辋位置做环形限位凸台，装配时橡胶胎体可精准卡入凸台间隙，无需额外粘接即可保证胎体与轮毂的同轴度，防止高速转动时胎体滑脱、轮组动平衡失准。胎面采用等距环形直纹沟槽设计，区别于民用乘用车的复杂花纹，这类直纹沟槽在平整硬化路面行驶时滚动阻力更低，同时沟槽可快速排走接触面的积水与浮尘，在环氧地坪、瓷砖、

　　柏油路面都能保持稳定的附着摩擦力，避免设备启停、转向时出现打滑偏移。轮毂采用多辐条对称式结构，五根主辐条从中心轴座径向延伸至轮辋，每根辐条做等宽等厚的流线型过渡，既减少转动过程中的风阻，也能均匀分散径向承载的应力，在满足同等负载强度要求的前提下，比实心轮毂减重40%左右，降低行走电机的启动负载与运行功耗。胎体选用常规邵氏硬度的橡胶材质，胎壁厚度经过反复校核，既保证足够的支撑性，在承受额定负载时胎壁形变量控制在安全范围内，避免过度形变导致胎体脱层；也保留适度的弹性缓冲能力，可过滤路面细小颠簸产生的振动，减少振动传递到设备机架，保护机架上搭载的精密元器件不受振动损伤。实际装配时，轮组与轮轴之间可加装标准深沟球轴承，

　　进一步降低转动摩擦阻力，轴承位的公差配合选用基孔制过渡配合，既保证轴承安装时不会出现松旷，也方便后期维护时的轴承拆卸更换。轮组的整体径向尺寸经过适配性设计，可匹配多数小型行走设备的底盘离地间隙要求，不会出现轮径过大导致底盘过高、设备重心不稳，或是轮径过小导致越障能力不足的问题；轮组宽度也控制在合理区间，在保证接地面积足够、压强符合路面承载要求的同时，不会占用过多底盘横向安装空间，给底盘上的电池、控制板、传动部件留出充足的布置余量。设计过程中对轮组的动平衡做了前置校核，轮毂的辐条分布、胎体的厚度均匀性都做了对称处理，装配后无需额外做动平衡校正即可满足中低速转动的平稳性要求，减少设备运行时的轮组抖动与异常噪音。
