风机配套皮带牵引电机传动布置结构

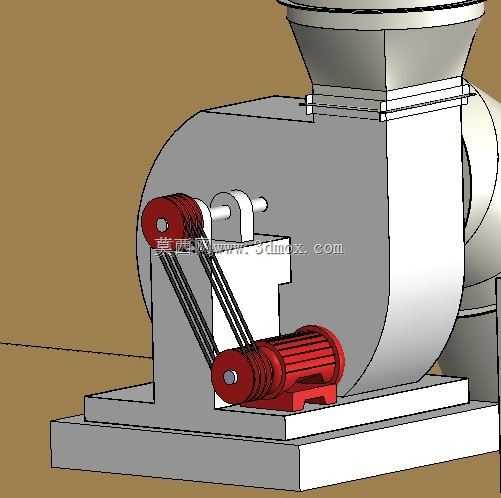

　　这套传动布置结构主要服务于需要负压抽吸的工业通风、物料输送、除尘系统配套风机，核心作用是通过皮带传动将电机输出的扭矩稳定传递给风机叶轮，在系统腔体内形成稳定负压吸力，满足不同工况下的风量风压输出需求。从实际应用场景来看，这类布置结构常见于车间除尘系统、粮食加工风送管路、工业废气收集装置的风机端，相比直联传动，皮带牵引的结构能够通过带轮直径配比灵活调整风机转速，适配不同工况下的风压风量要求，同时皮带本身的弹性特性可以缓冲电机启动瞬间的冲击载荷，降低叶轮受刚性冲击出现动平衡失效的概率。设计过程中首先确定了电机与风机主轴的中心距边界，预留了皮带安装、张紧调整以及后期维护更换的操作空间，底座采用一体化铸造平台结构，

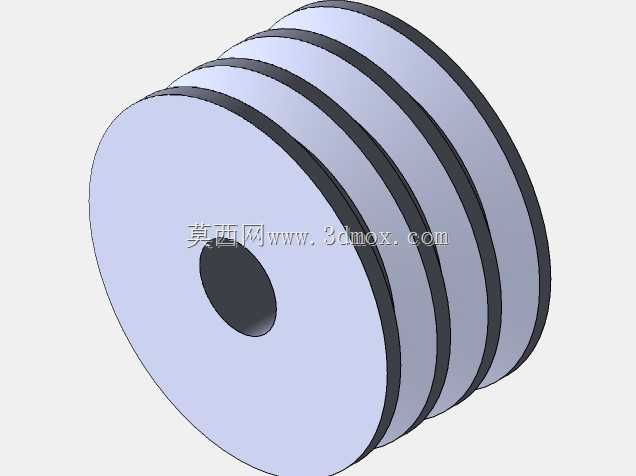

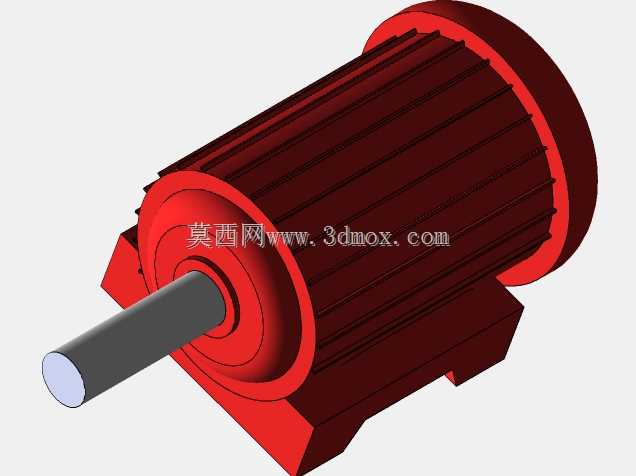

　　电机安装位预留了长条形调节槽，可通过调整电机固定位置实现三角带的张紧度调节，避免长期运行后皮带松弛打滑造成功率损耗。传动部分选用多根并联三角带的布置形式，相比单根皮带传动，多带并联的结构能够在单根皮带出现疲劳损伤时仍维持短时间运行，降低突发停机造成的生产线停摆风险，带轮的轮槽尺寸与选用的三角带型号完全匹配，保证皮带与轮槽的接触面积足够，减少传动过程中的打滑发热问题。安装边界方面，整体结构的底座安装孔位按照通用风机的安装尺寸标准设计，电机的选型匹配风机额定功率需求，传动区域预留了安全防护罩的安装位置，避免运行过程中异物卷入传动副造成设备损坏。从结构布局来看，电机布置在风机侧下方的位置，既降低了整体设备的重心高度提升运行稳定性，

　　也避免了电机本体遮挡风机进风口影响进风效率，风机壳体的进风口采用法兰连接结构，可直接对接系统管路，减少现场安装的配管工作量。实际运行过程中，这套传动结构的传动效率能够稳定维持在合理区间，日常维护仅需定期检查皮带张紧度、磨损情况，按周期更换皮带即可，不需要复杂的拆解维护，适配多数工业现场的运维能力水平。
