带驱动电机的卧式螺旋给料输送装置

　　在散料处理的各类生产场景中，这类卧式螺旋输送装置的适配性极强，不管是粮食加工车间的粉料转运、建材生产线的颗粒状原料输送，还是环保工段的粉状废料收集输送，都能见到这类设备的身影。它依靠内置螺旋叶片的回转运动，推动槽体内的物料沿轴向移动，全程在封闭的U型槽内完成输送过程，能有效避免输送过程中粉料飞扬、颗粒撒落的问题，相比皮带输送更适合易扬尘、有一定密封性要求的散料输送工况。

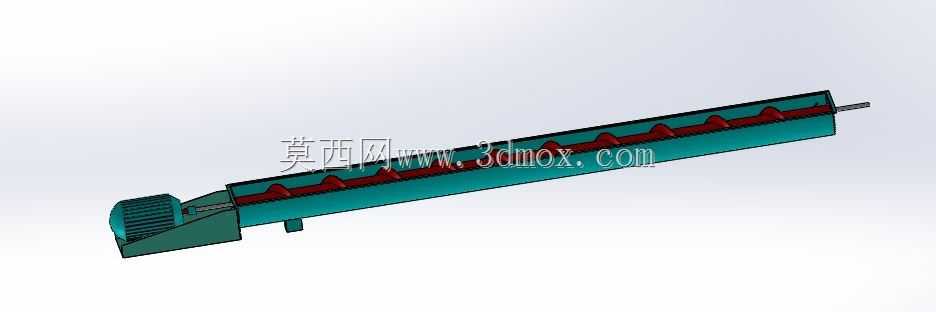

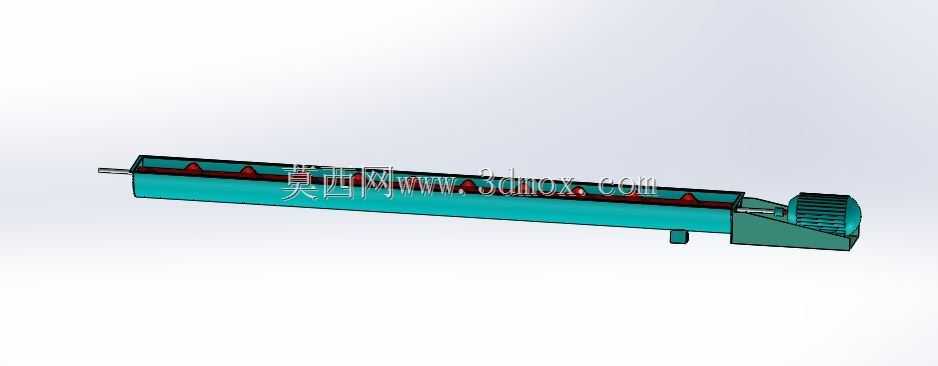

　　从设计逻辑来看，这套装置将驱动端直接布置在设备出料端一侧，采用直连驱动的布局，省去了额外的链轮、皮带轮传动结构，既压缩了设备整体的安装长度，也减少了传动环节的功率损耗，2000rpm的驱动电机匹配螺旋轴的减速传动结构，能让螺旋叶片维持在适合散料推送的转速区间，避免转速过高导致物料被叶片抛起无法形成稳定轴向料流，也不会因转速过低造成输送效率不足、槽内积料的问题。槽体采用等截面U型结构，上沿预留法兰边可加装密封盖板，底部设置的支撑脚可直接与安装基础的预埋钢板焊接固定，也可通过螺栓连接适配不同高度的安装支架，安装时需保证槽体整体水平度偏差控制在千分之五以内，避免螺旋轴转动时出现偏磨、叶片刮蹭槽壁的问题。

　　设备的进料口设置在槽体尾端顶部，可直接与上游料仓的出料溜管对接，出料口布置在驱动端下方，可对接下游的称重设备、搅拌装置或者下一工段的输送管线，螺旋叶片采用等螺距连续叶片设计，对于流动性较好的粉料、小颗粒物料输送稳定性优异，若要输送粘性较大、易结块的物料，也可在该结构基础上调整叶片螺距、在叶片边缘加装刮料板适配工况。设计建模时需要重点校核螺旋轴的挠度，避免长距离输送时轴体中段下垂量过大，两端的轴承座密封采用填料密封结构，可防止细粉料进入轴承造成磨损，驱动端的连接座做了加强筋设计，能抵消电机运转时产生的振动，保证设备长时间运行的稳定性。这类设备的安装边界相对规整，没有外凸的复杂结构，在生产线布局时可灵活布置在料仓下方、设备衔接段，不需要预留过大的检修空间，日常维护仅需定期检查轴承润滑状态、叶片磨损情况即可，运维成本相对较低。
