通风系统气锁阻尼立式框架结构设计

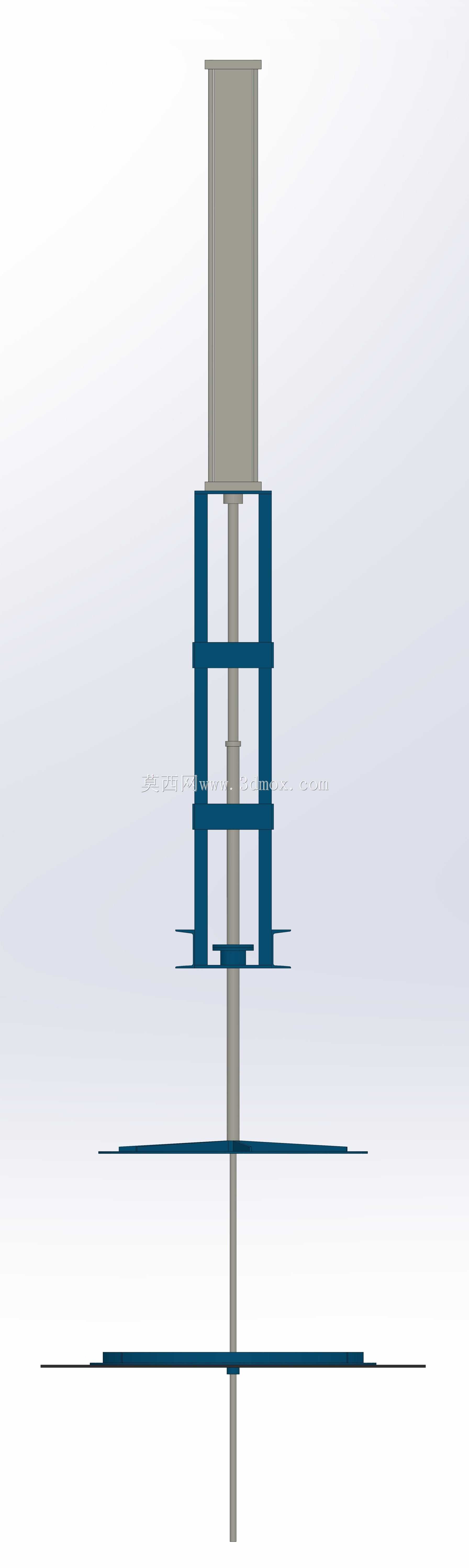

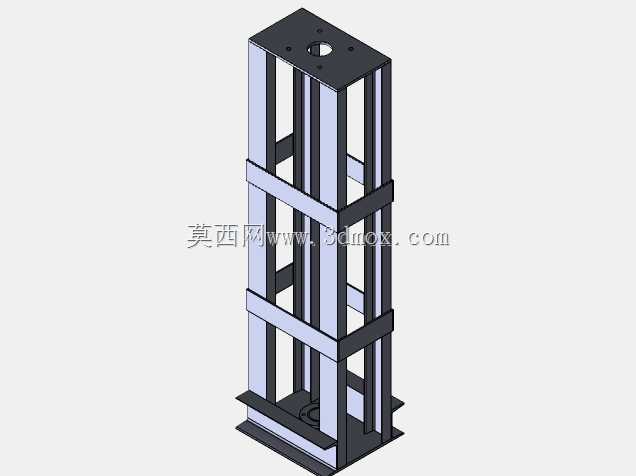

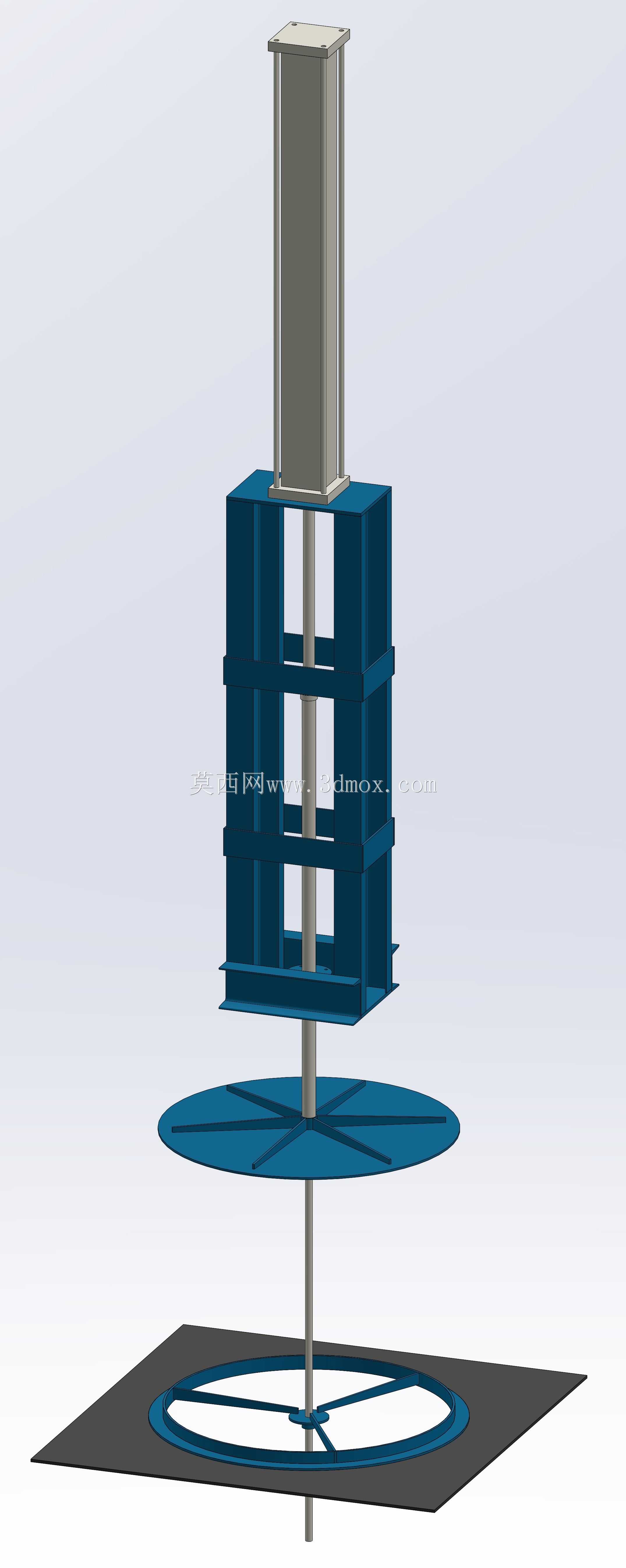

　　在工业与民用建筑的空气通风系统管网中，不同风压区间的风道衔接位置往往需要设置气锁类装置，避免气流串压、倒灌影响通风系统的整体运行效率，这款带阻尼特性的立式框架结构，正是为这类气锁应用场景开发的功能承载部件。从结构设计逻辑来看，整体采用立式长条形框架布局，主体受力框架由多根竖向型材作为主承力构件，沿周向均匀排布，搭配多道横向环形箍件做径向约束，既保证了长行程运动过程中内部构件的运动同轴度，也能通过框架结构分散运动过程中产生的侧向载荷，避免内部阻尼构件受偏载出现卡滞、磨损不均的问题。框架上下两端分别设置安装法兰板，上端法兰预留均匀分布的安装孔位，用于和上风道段的固定结构做刚性连接，下端法兰同样预留对应安装接口，

　　可直接对接下风道或者固定基座，安装边界清晰，不需要额外设计过渡连接构件就能适配常规矩形、圆形风道的安装尺寸。内部预留的长行程空腔，是阻尼构件的运动空间，阻尼结构的设计核心是通过可控的运动阻力，实现气锁风门的缓开缓闭，避免风门在风压波动下快速启闭产生的气流冲击、结构碰撞噪音，同时也能在系统停机时，依靠阻尼力维持风门的关闭密封状态，减少非预期的气流泄漏。设计过程中特意将框架的横向箍件设置在竖向型材的受力节点位置，每道箍件同时约束所有竖向型材的相对位置，让整个框架形成一个稳定的空间桁架结构，相比单立柱或者双立柱的支撑结构，抗扭、抗侧向冲击的能力提升明显，即使风道内出现瞬时的高压气流冲击，框架也不会出现明显的形变，

　　保证内部阻尼运动副的配合精度不受影响。从实际使用的角度出发，这种框架式的开放结构也便于后期的运维检查，不需要完全拆解设备就能观察内部阻尼构件的运行状态，紧固件的检查、阻尼介质的补充维护都可以在风道不停机的短间隙内完成，适配通风系统长期连续运行的运维需求。结构的外形尺寸按照常规通风竖井的安装空间做了适配，整体截面尺寸控制在常规风道的安装预留范围内，竖向长度根据阻尼行程需求做了对应匹配，不会出现安装时和周边管线、结构件干涉的问题。
