回转式旋转阀SolidWorks结构设计模型

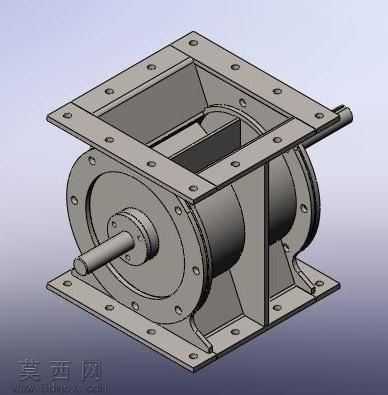

本模型为回转式旋转阀三维结构设计，采用SolidWorks完成全参数化建模，所有零件均按实际工业应用尺寸1:1还原，整体长宽高尺寸均为370毫米，适配常规粉体输送、除尘卸料工况的安装需求。建模过程中对阀体的每一处结构细节都做了精准还原，上下两端的方形法兰连接面均匀布置螺栓安装孔，可直接与上下游管道或料仓法兰对接，安装基准清晰，装配约束完全符合实际机械装配逻辑。模型核心的叶轮转子部分做了精细化结构处理，转子叶片与阀体内腔的间隙控制符合行业常规设计标准，既保证转动过程中不会出现卡滞，又能有效实现上下腔的气锁隔离，满足粉体卸料过程中的密封要求。两端的端盖结构采用螺栓与阀体主体连接，端盖与转子轴配合处预留了密封件与轴承的安装位，可直观展示旋转阀的支撑与密封结构逻辑。伸出端的轴头结构做了标准化设计，可直接匹配常规减速驱动装置的连接尺寸，无需额外做接口转换。渲染阶段采用金属哑光材质模拟铸铁阀体的实际质感，对机加工面做了光泽度区分，清晰展现零件的加工面与非加工面差异，结构爆炸可拆分查看每一个组成零件，包括阀体壳体、转子叶轮、端盖、连接螺栓、传动轴等，所有零件可单独导出用于工程图生成或加工参考。设计过程中充分考虑了旋转阀的实际工况需求，上下法兰的方形结构适配方形料仓的落料接口，整体刚性支撑结构通过底部安装脚实现，安装脚预留螺栓孔可直接固定在设备机架上，结构强度满足重载粉体输送的载荷要求。模型无冗余建模特征，所有特征树逻辑清晰，参数可编辑，可根据实际工况需求调整法兰尺寸、转子直径、叶片数量等核心参数，快速衍生出不同规格的同系列旋转阀设计方案，对于阀门设计、粉体输送系统设计的从业者而言，具备较高的参考与复用价值，可直接用于方案演示、结构校核、工程图输出等多个设计环节。
