物料分流用三通式物质流分离阀

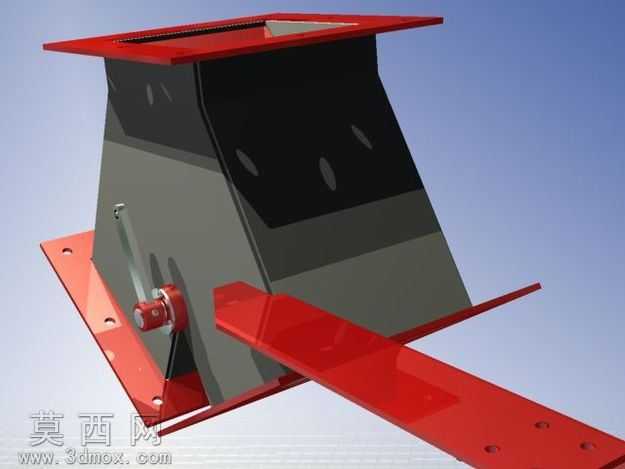

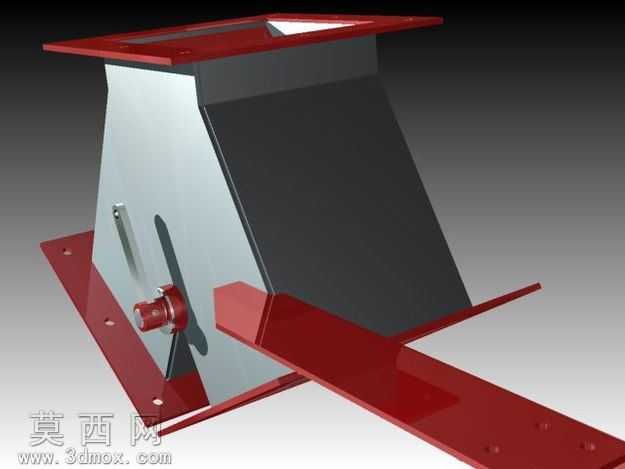

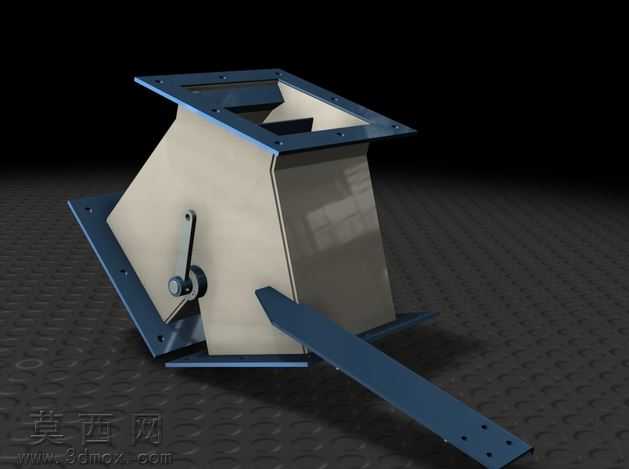

本款物质流分离阀是针对散料输送场景开发的三通分流结构，建模阶段采用Autodesk Inventor完成全参数化零件设计与整机装配，所有钣金件的折弯系数、法兰安装孔位、转轴配合公差均按照实际钣金加工工艺设定，确保模型可直接对接生产下料环节。渲染阶段采用哑光金属材质模拟阀体钣金外壳，搭配磨砂金属质感呈现操作手柄与外接导流板的金属加工质感，场景采用深色防滑纹理地面衬托阀体结构，通过三点布光突出阀体的棱角转折与装配关系，清晰展示各部件的连接逻辑。结构设计上，阀体采用上方单进料口、下方双出料口的三通式壳体结构，壳体所有连接端面均设计带安装孔的法兰边，可直接与上下游输送管道或料斗密封对接；侧面设置带锁紧结构的手动操作手柄，通过转轴驱动内部导流翻板转动，可灵活切换物料流向，实现单路进料向两个不同出料方向的切换，适配石灰、砂石、粮食等不同流动性散料的分流需求；阀体下方延伸出加长导流板，可避免物料分流时出现撒漏、卡料问题，翻板与壳体的配合间隙经过参数化优化，既保证转动顺畅无卡滞，又能减少粉料窜流的情况。设计过程中优先考虑散料输送的实际工况，壳体采用倾斜溜角设计，避免散料在阀体内积存残留，所有外露棱边均做圆角处理，符合钣金加工的工艺要求，同时减少物料输送过程中的棱角磨损；转轴部位设计有轴套与限位结构，可将翻板锁定在对应出料位置，避免物料冲击导致翻板移位，保证分流稳定性。整体模型结构完整，各零件可独立编辑修改，既可以作为散料输送系统的设计参考，也可用于教学演示、方案展示等场景，完整还原了手动三通分流阀的结构原理与工艺细节。
