2英寸铜制闸阀工业三维设计模型

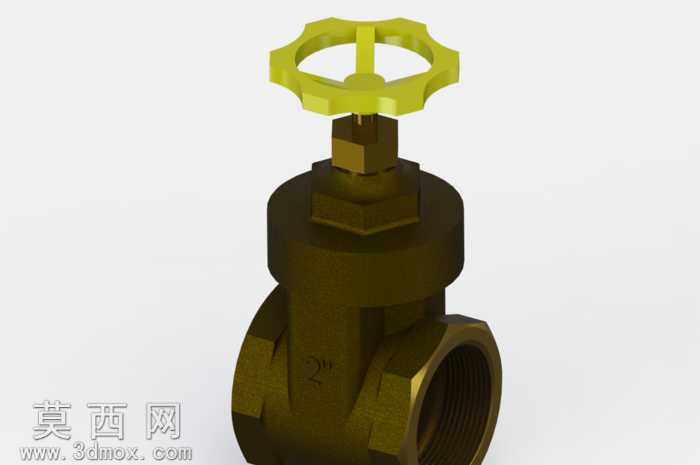

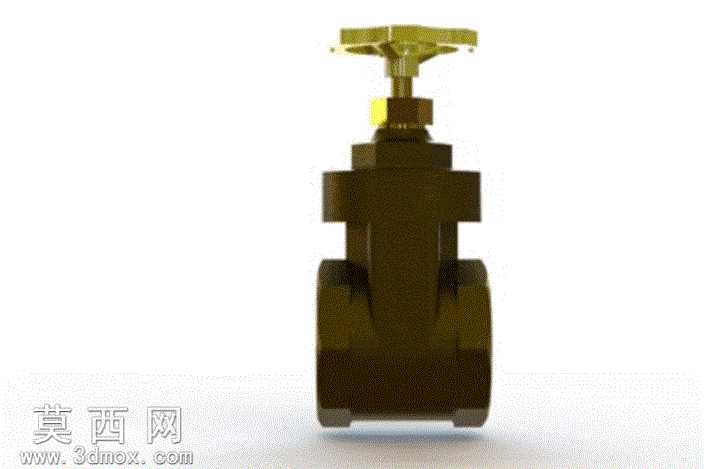

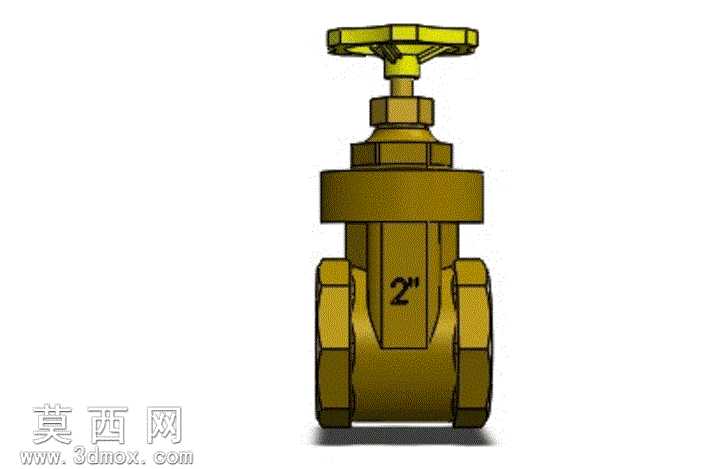

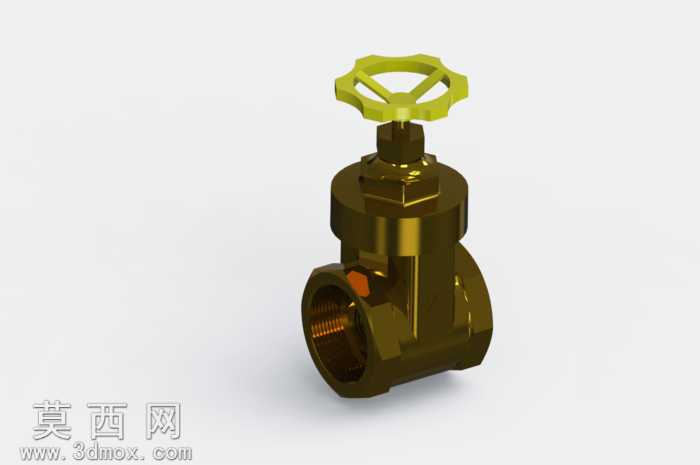

本模型为2英寸规格的铜制闸阀三维设计成果，建模过程严格遵循工业闸阀的实际生产尺寸比例，完整还原了该类闸阀的全部结构细节。建模阶段以真实闸阀的测绘数据为基础，先通过草图绘制勾勒出阀体的主体轮廓，采用旋转、拉伸等基础特征命令构建出阀体的中空流道与外部承托结构，流道部分严格匹配2英寸通径的尺寸标准，保证内部过流截面的规整性，避免出现建模过程中常见的曲面错位、壁厚不均等问题。手轮部分采用多边形拉伸结合圆角处理，还原了铜质手轮的防滑握持结构，手轮与阀杆的连接部位做了精准的配合约束，还原了实际装配中的间隙配合关系，阀杆的梯形螺纹结构通过螺旋扫描命令精准生成，螺纹牙型、螺距均参照民用铜闸阀的通用标准设计，可直观展示闸阀的启闭传动逻辑。材质渲染阶段针对铜质阀门的外观特性做了精细化调整，阀体部分采用铸铜材质，调整了材质的粗糙度、金属度与反射参数，还原出铸铜件表面略带磨砂的金属质感，手轮部分做了轻微的做旧处理，模拟实际使用过程中产生的轻微磨损与氧化色泽，避免渲染效果过于塑料化。结构设计上完整还原了闸阀的楔形闸板、密封填料函、两端连接螺纹等核心结构，闸板与阀座的配合面做了贴合约束，可直观展示闸阀全开、全闭状态下的内部结构变化，填料函部位的压盖、填料结构均独立建模，清晰展示该部位的密封逻辑。整体建模过程注重工业实用性，各零部件之间的装配关系完全符合实际阀门的装配逻辑，未出现结构干涉、比例失调等问题，可用于阀门结构教学、产品展示、管路系统装配模拟等多个场景，能够帮助使用者快速理解铜制闸阀的工作原理与结构组成。
