起重机配套多孔网格吊装箱结构设计

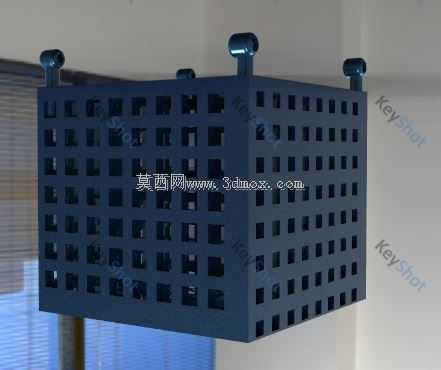

　　在车间零散工件转运、仓储物料周转、生产线工序间物料吊运的场景中，这类带顶部吊点的多孔网格吊装箱是适配起重机作业的常用承载工装。日常作业里，它主要用来盛装小型机加工零件、冲压边角料、待装配的标准件，或是需要沥水、通风的热处理工件，网格镂空的结构一方面能快速漏除工件携带的切削液、清洗水渍，避免箱体底部积液造成工件锈蚀，另一方面也能让作业人员直接观察箱内物料的装载量与堆放状态，不用反复开盖确认，减少吊运前的检查耗时。设计时首先考虑的是吊点的受力分布，顶部均匀设置的四个吊耳位置经过受力校核，单吊点的承载余量按照额定载荷的1.5倍设置，避免起吊瞬间的动载荷造成吊耳变形，吊点的凸起高度刚好适配常规起重机吊钩的卸扣安装空间，

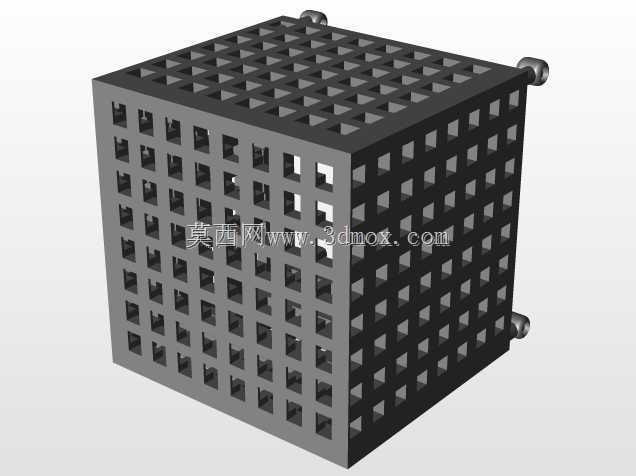

　　不会因为吊点过矮导致卸扣与箱体上边缘发生剐蹭，也不会因为吊点过高造成整体吊运重心上移，增加作业过程中的晃动风险。箱体整体采用等厚板材一体弯折成型后焊接加固，侧壁的方形镂空孔采用等间距阵列排布，孔位之间的筋条宽度经过核算，既能保证整体侧壁的抗挤压强度，避免装满较重金属零件时侧壁向外鼓胀变形，又能最大化减轻箱体自身重量，提升起重机的有效载荷利用率。箱体的边角位置都做了圆弧过渡处理，没有尖锐的外凸棱角，避免吊运过程中剐蹭车间设备或是划伤作业人员，底部的边框做了加厚处理，落地时能承受满载状态下的冲击，也能适配车间常用的托盘堆放、叉车转运的需求，不需要额外加装底部支撑结构。从安装边界来看，箱体的整体外廓尺寸适配常规车间通道的宽度，

　　吊运过程中可以顺利通过设备之间的安全通道，顶部吊点的间距也和常规起重机的四爪吊具尺寸匹配，不需要额外定制专用吊具就能直接投入使用，侧壁的镂空孔也可以作为辅助固定点，当装载零散细小零件时，可以在孔位穿插防护杆或是加装防护网，避免小件从孔位掉落造成安全隐患。实际使用中，这种网格结构的吊装箱相比封闭式料箱，清洁维护更加方便，残留的铁屑、杂物可以直接从孔位扫出，不需要将箱体完全翻转倾倒，日常的检查也能直接观察到箱体筋条位置有没有出现焊接开裂、变形的情况，能及时发现结构隐患，避免吊运过程中发生物料掉落的安全事故。
