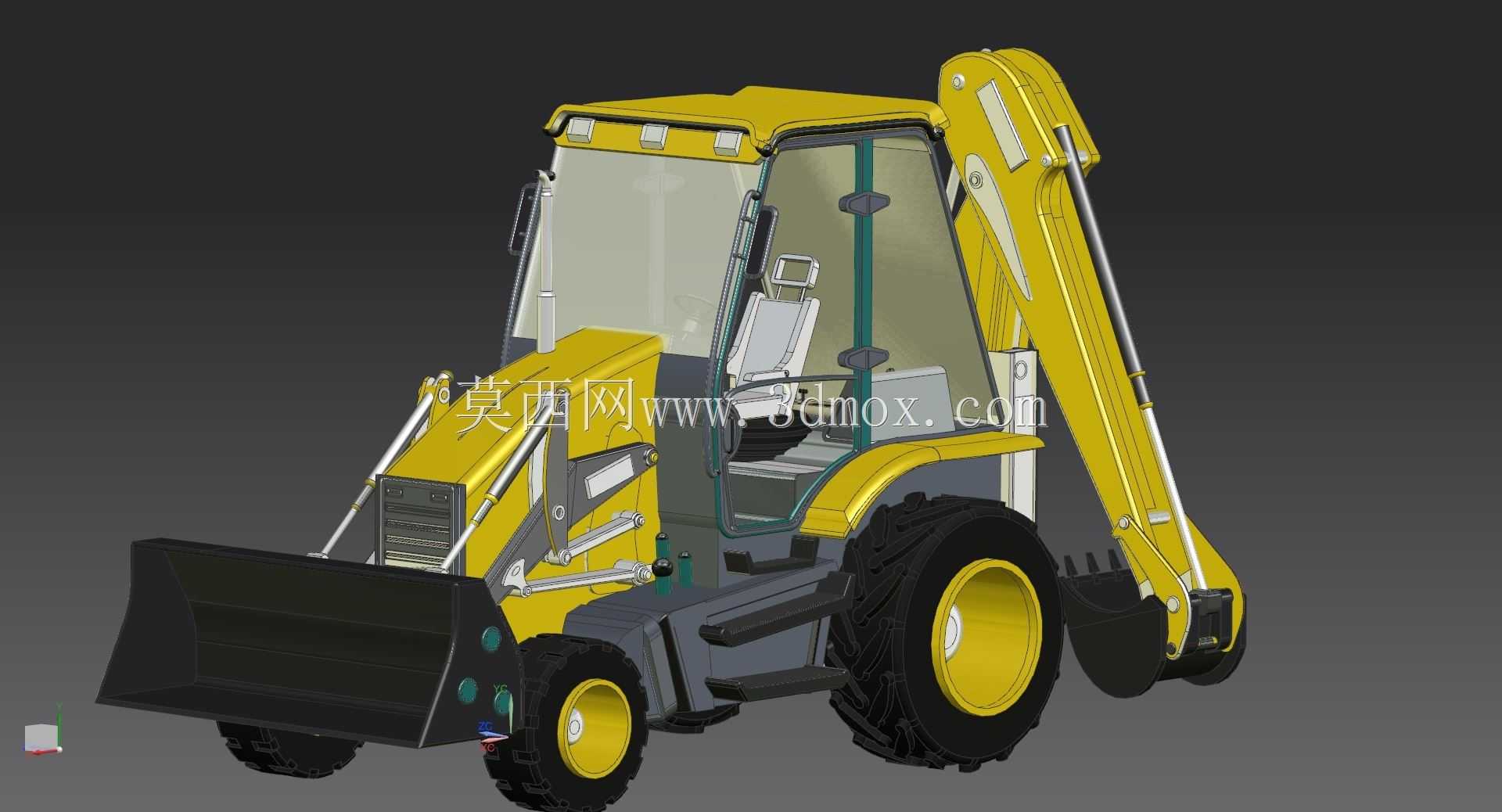

JCB挖掘装载机整机外观结构三维建模

　　这款挖掘装载机也就是工程领域常说的两头忙，是兼顾前端装载、后端挖掘作业的多功能工程设备，在市政管线抢修、乡村道路养护、小型土石方作业、厂区物料转运场景中应用极广，相比单一功能的装载机或挖掘机，它无需更换作业设备转场，单机就能完成散料铲运、沟槽开挖、场地平整、重物吊装等多类作业，尤其适合作业面狭窄、设备进场条件有限的施工场景。从结构设计来看，整机采用铰接式轮式底盘布局，前后轮距匹配狭窄道路通行需求，整机宽度控制在2.4米以内，转弯半径小于6米，能在乡村硬化路、小区内部道路灵活转向，不会对通行路面造成过度占用。前端装载铲斗采用通用型0.3立方斗容设计，铲斗切削刃做了加厚耐磨处理，举升臂采用双摇臂连杆结构，最大举升高度可达3.2米，

　　卸料角度不小于45度，能直接向普通自卸货车卸料，铲斗可快速更换为货叉、破碎锤等附具，适配不同作业需求。后端挖掘臂采用三段式折叠结构，最大挖掘深度可达4米，挖掘臂侧摆角度可达左右各90度，无需频繁移动整机就能完成机身侧方的沟槽开挖作业，挖斗斗容匹配0.1立方规格，适配小型土方作业的开挖效率需求。驾驶室采用框架式安全结构，玻璃覆盖范围满足前后作业视野要求，驾驶室内操纵杆按照人机工程布局，装载、挖掘操作的操纵杆件分区布置，减少操作人员误操作概率，座椅采用可调式结构，适配不同身高操作人员长时间作业需求。整机外观覆盖件采用圆弧过渡设计，发动机舱预留了足够的散热通风开口，同时覆盖件做了快拆结构设计，日常维护时无需拆解大量部件就能接触到发动机、

　　液压阀组等核心维保部件。轮胎采用大花纹工程专用轮胎，胎面深度适配泥泞、碎石非铺装路面的抓地力需求，轮辋采用重载型结构，能承受作业时的冲击载荷。液压管路沿动臂、车架内侧布置，管路固定点采用减震胶垫隔离，避免作业震动导致管路磨损漏油，燃油箱、液压油箱布置在车架两侧，配重与后车架集成设计，在挖掘作业时提供足够的整机稳定性，避免前端挖掘时整机翘头。建模过程中还原了外部覆盖件的拼接缝隙、灯具安装位、扶手爬梯等细节结构，所有外部安装接口的位置都按照实际设备的装配边界做了对齐，可用于设备外观展示、作业模拟演示、附具适配校验等场景。
