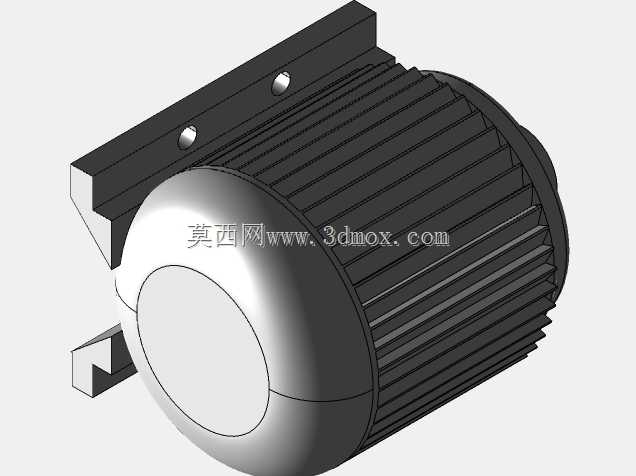

起重机配套驱动用电动机结构设计

　　这款适配起重作业场景的驱动电动机，在结构设计阶段充分考虑了起重工况的特殊性，区别于普通工业电机的常规设计逻辑，从安装适配、运行稳定性、负载耐受能力多个维度做了针对性优化。从实际应用场景来看，这类电机主要配套在桥式起重机、门式起重机的起升机构、小车运行机构以及大车走行机构中，也可适配轻小型起重设备如电动葫芦、旋臂吊的动力输出端，承担电能向机械能转换的核心作用，为重物的垂直起升、水平移位提供稳定的动力输出。

　　从功能特性层面看，该电机针对起重作业频繁启停、短时过载、正反转切换频繁的工况做了结构强化，机壳采用轴向散热筋结构，在连续点动、堵转冲击的工况下能快速散出绕组热量，避免短时温升过高造成绝缘老化加速。输出端的结构匹配起重设备的传动连接需求，可直接对接减速器输入轴，也可通过联轴器与传动卷筒、走行轮组连接，传动链路的同轴度适配公差控制在合理区间，减少运行过程中的径向跳动，降低传动部件的异常磨损。

　　设计思路上，优先保障安装兼容性与运行可靠性，安装法兰采用带定位止口的方形安装结构，两个安装孔的孔距、孔径尺寸符合起重设备配套电机的通用安装边界，不需要额外做安装支架的改制就能直接替换同规格的现有电机，降低设备维保的改造成本。电机的外形轮廓做了干涉校核，在配套安装到起重机端梁、小车架的预留安装位时，外壳散热筋、接线盒位置不会与周边的走行轮组、制动器、供电滑触线部件产生空间干涉，接线盒的出线方向预留了多方向调整余量，适配不同布线走向的现场安装需求。

　　从安装边界来看，电机的轴向总长度、最大外径尺寸适配中小吨位起重机的安装空间预留，安装面的平面度公差满足传动连接的精度要求，输出轴的轴径、键槽尺寸匹配通用传动件的配合标准，不需要额外定制连接套就能完成装配。在结构细节上，电机端盖的密封结构能适应起重作业现场多粉尘、偶尔有油污飞溅的环境，避免异物进入轴承腔造成轴承卡滞，外壳的散热筋排布兼顾了散热效率与结构强度，在受到轻微磕碰时不会出现筋条断裂的问题，适配车间、货场等相对复杂的作业环境。
