带侧置挂载管的军用概念直升机设计

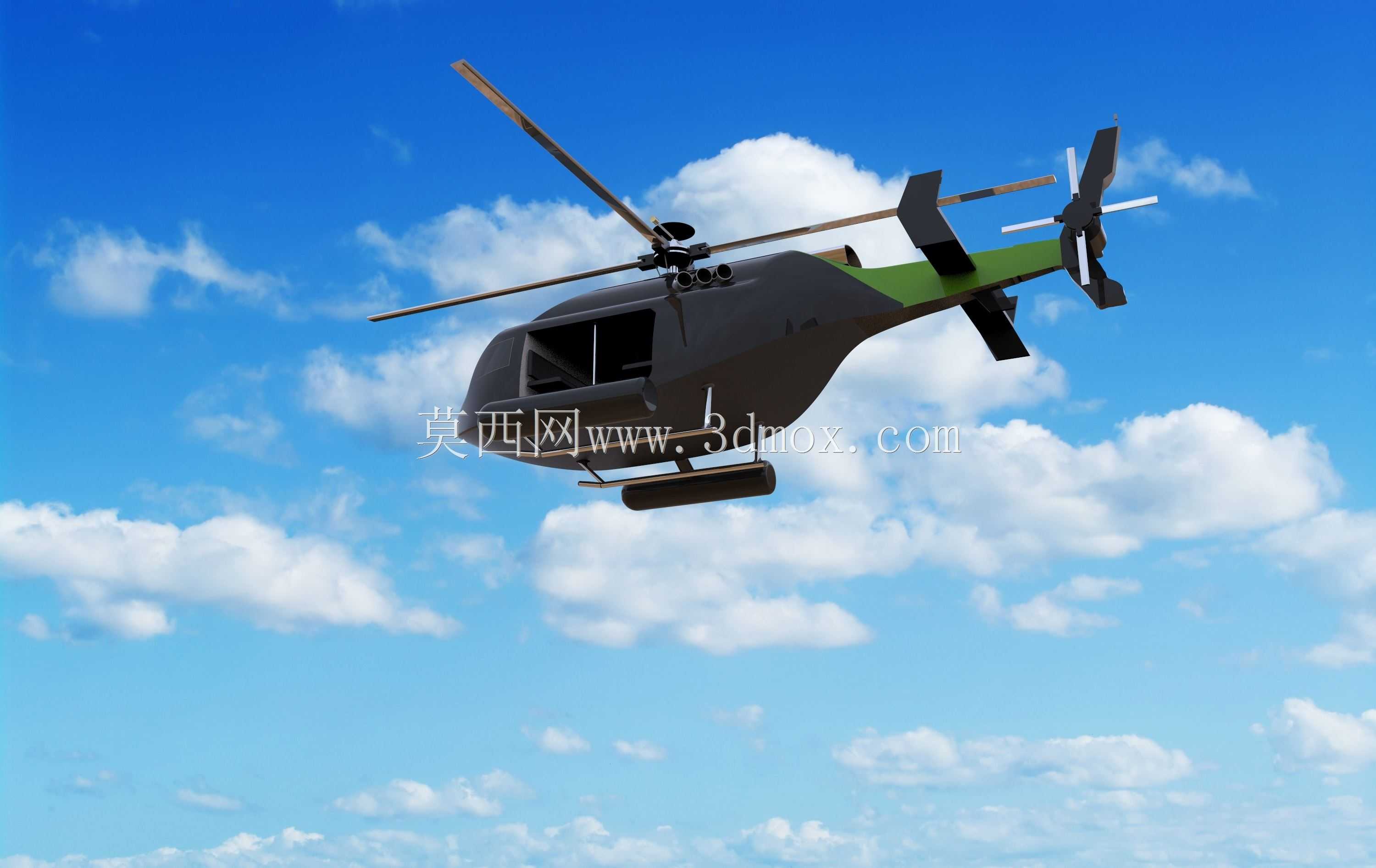

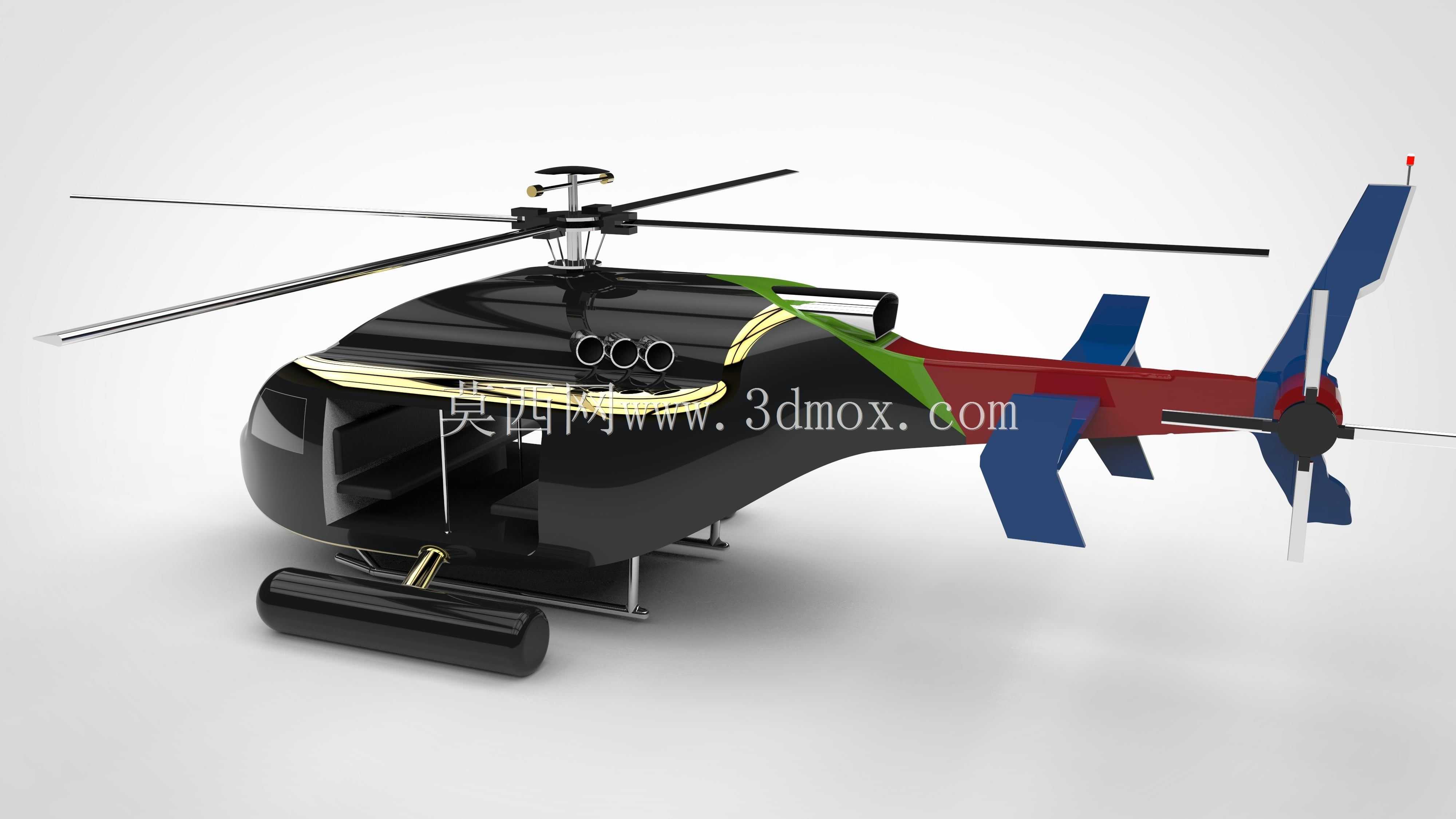

　　这款带侧管的直升机概念设计，核心定位是兼顾商用通勤与低烈度军事任务的多用途旋翼飞行器，在常规民用直升机的机身基础上拓展了任务挂载能力，可适配边境巡逻、要员运输、应急处突等多类场景。从结构设计逻辑来看，机身主体沿用了常规单旋翼带尾桨的成熟布局，主旋翼采用四叶铰接式结构，平衡高速旋转时的桨叶力矩，尾桨搭配垂直安定面与水平尾翼，保障前飞与悬停状态下的航向稳定性，机身侧面的挂载管采用流线型整流设计，避免额外突出结构带来的飞行阻力激增，挂载接口预留了通用安装位，可根据任务需求更换副油箱、侦察吊舱或轻武器发射装置，无需对机身主体结构做大幅改动。设计阶段优先考虑了安装边界的适配性，侧管挂载点位于机身重心偏下位置，

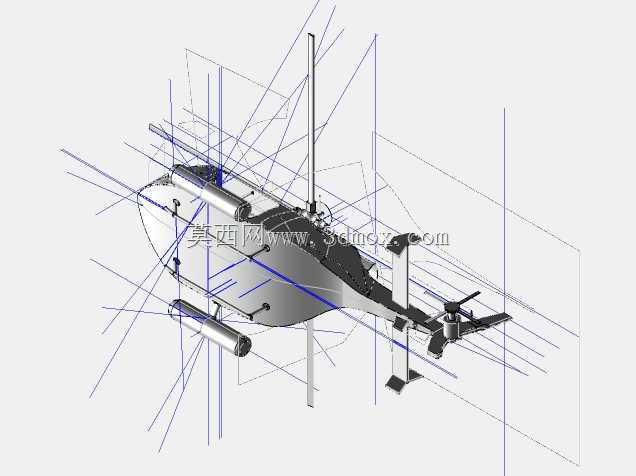

　　挂载载荷后不会过度偏移整机重心区间，避免影响飞行操控品质，机身滑橇式起落架的高度预留了侧管离地间隙，在地面滑跑、起降过程中不会出现挂载结构剐蹭地面的问题，机身舷窗采用三扇并列布局，兼顾舱内乘员的观察视野与机身蒙皮的结构强度，尾梁部分采用渐变收窄的流线造型，降低前飞过程中的尾部紊流影响。从实际用途维度出发，该构型既可以拆除侧管挂载作为普通商用直升机使用，承担短途运输、空中观光、医疗转运等民用任务，也可以快速加装任务模块，承担警用巡逻、边境巡查、低空侦察类的准军事任务，相比纯军用武装直升机，该机型的采购与运维成本更低，适合任务强度不高但需要多场景适配的使用单位。建模过程中对旋翼与尾桨的转动间隙做了校核，

　　主旋翼旋转平面与机身顶部的凸起结构预留了足够安全距离，尾桨旋转范围与尾翼、尾梁结构也做了干涉排查，侧管与机身的连接点采用加强筋结构预埋设计，保障挂载状态下的结构强度，机身表面的曲面过渡做了连续曲率处理，既可以降低飞行风阻，也能减少雷达反射截面积，适配低烈度任务下的隐身需求。
