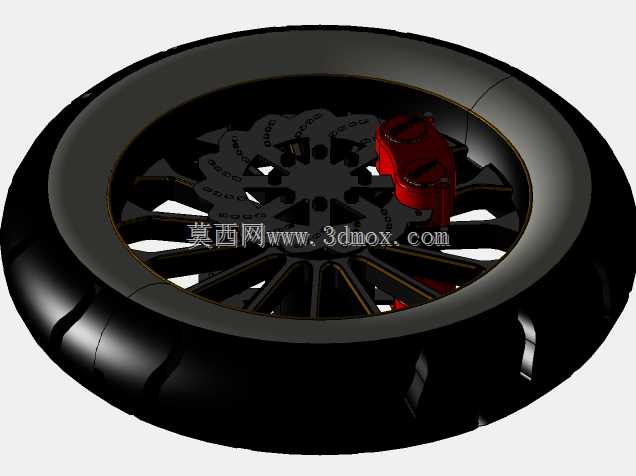

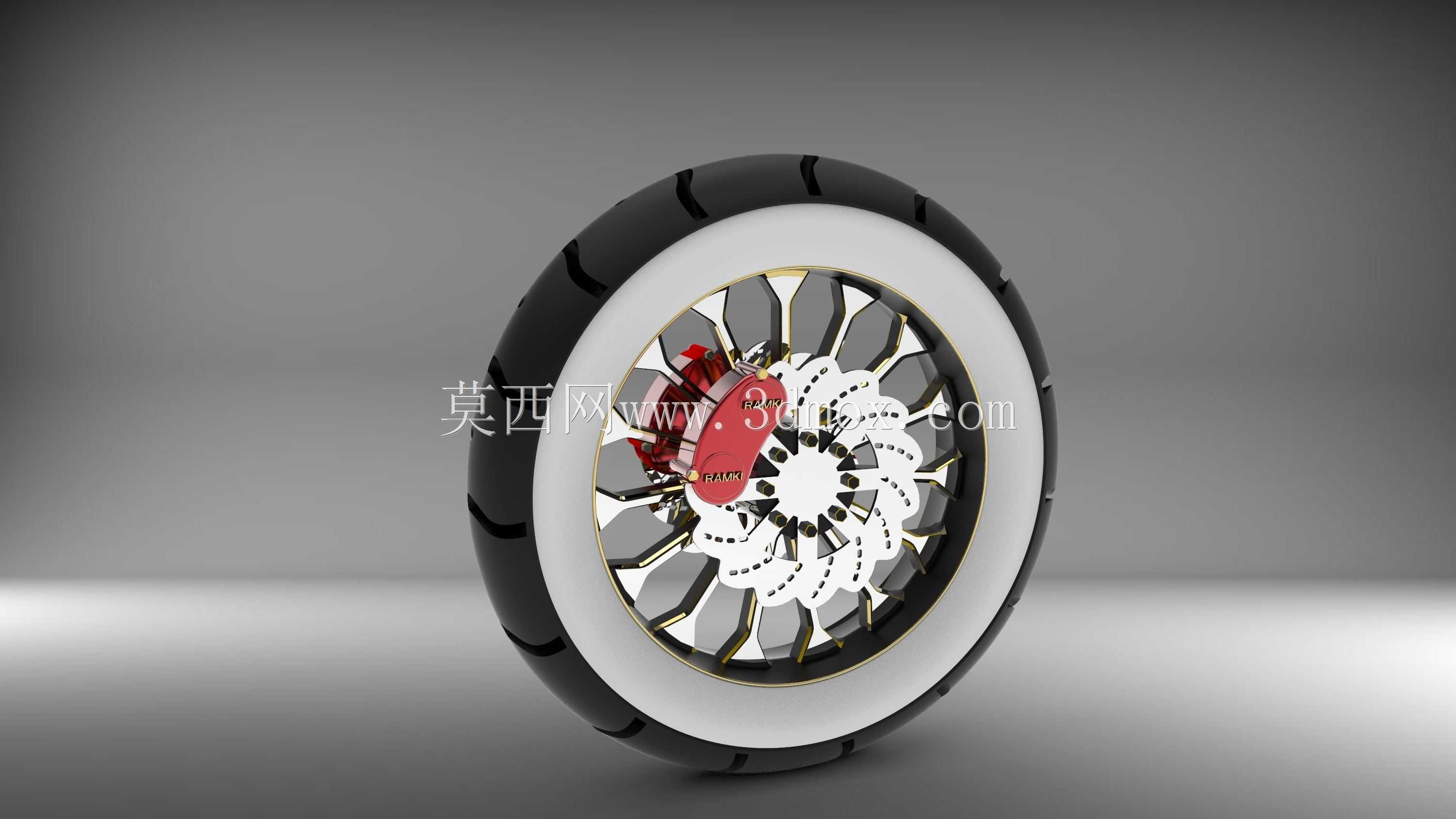

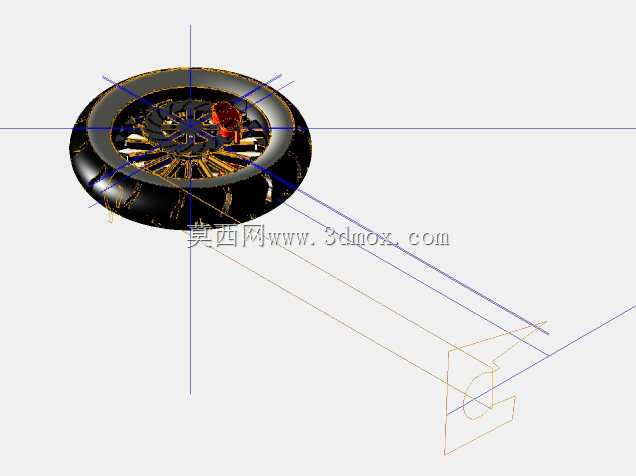

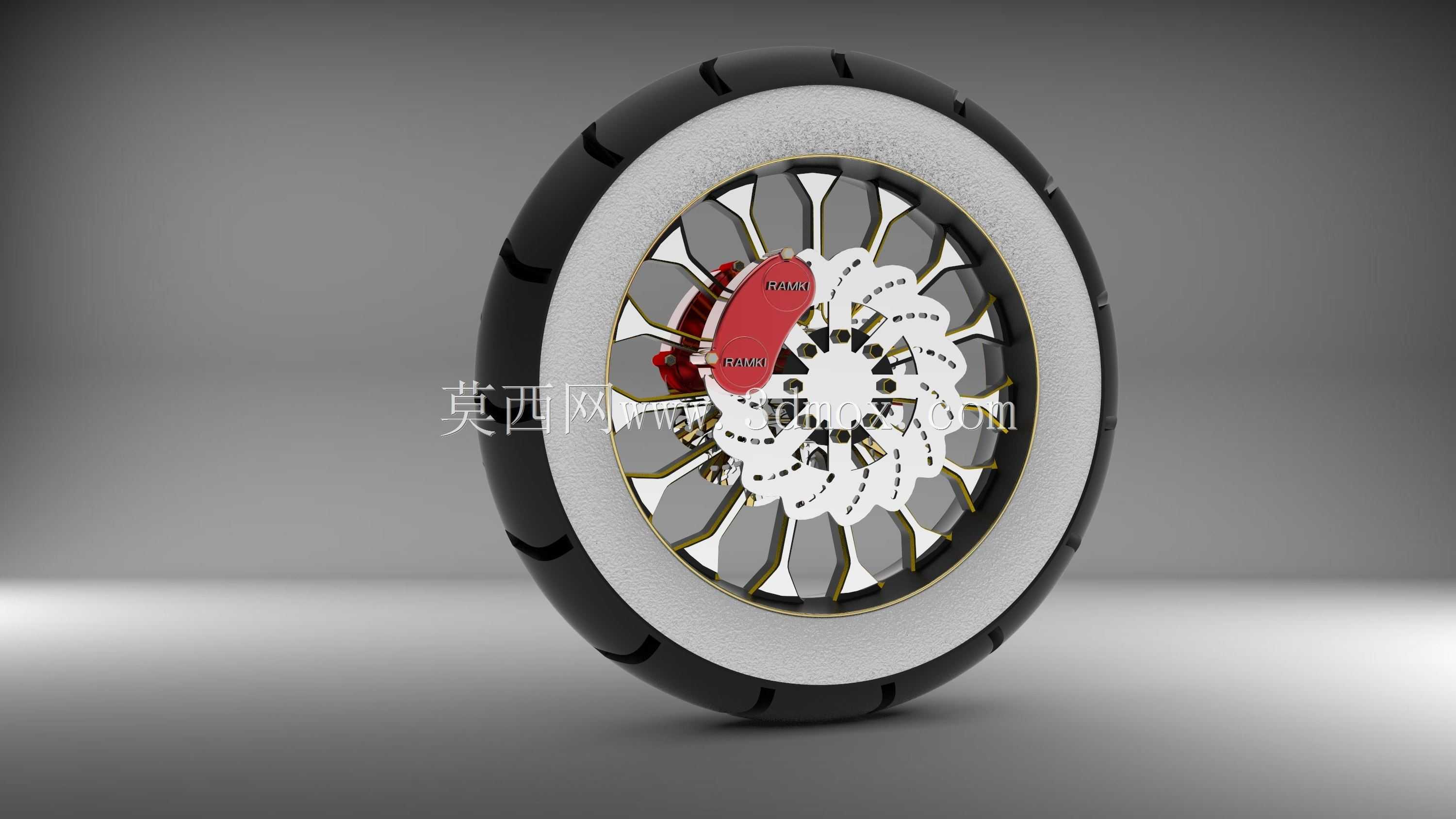

概念款摩托车车轮带盘式制动总成设计

　　这套轮组总成的设计首先锚定两轮摩托的行驶与制动需求，从安装边界开始倒推各部件的配合公差，轮辋的胎圈座直径、宽度完全适配常规真空摩托轮胎的安装尺寸，轮辐采用多辐条镂空布局，在保证径向、侧向载荷承受能力的前提下尽可能削减非必要的结构重量，同时预留了动平衡配重块的安装位，避免高速行驶时出现轮组跳动。制动部分采用大直径浮动式刹车盘，盘体表面开设断续散热槽与划线结构，既可以在连续制动时快速导出摩擦产生的热量，避免制动热衰减，也能在雨天行驶时快速刮除盘面水膜，保证制动摩擦力稳定；对置活塞卡钳的安装位直接集成在轮辐的安装座上，卡钳与刹车盘的间隙控制在工程合理区间，既不会出现制动拖滞，也能保证制动响应速度，卡钳的进油口、

　　排气口位置都预留了足够的操作空间，方便后续管路布置与维保排气操作。轮胎部分采用常规街车胎的胎面弧度设计，胎侧预留了标准的胎压标识与磨损标记位，胎唇内部的钢丝圈结构在建模时做了分层示意，保证装配时胎圈能与轮辋紧密贴合，避免高速行驶时出现脱胎风险。轮组的中心安装孔采用花键配合结构，适配常规摩托后轮的输出轴连接尺寸，周边的固定螺栓孔位按圆周等距分布，孔位的位置度公差在建模时做了约束，保证安装后轮组的同轴度符合行驶要求。整个轮组的设计没有采用夸张的非工程化造型，所有曲面、镂空结构都经过受力校核，既满足概念设计的视觉辨识度，也完全符合实际量产部件的工程逻辑，不管是用于两轮车的结构方案验证，还是作为制动系统匹配的参考模型，都能直接用于结构干涉检查、装配模拟等工程环节，轮辋与轮胎的配合面、卡钳与刹车盘的摩擦面、中心安装孔的配合面都做了单独的面组拆分，方便后续做有限元分析时直接提取对应面施加约束与载荷，不需要额外做几何清理。
